ДЗ: Для заданного графика нагрузки потребителя электроэнергии:

Для заданного графика нагрузки потребителя электроэнергии:
1. Построить график зависимости токовой нагрузки от времени I(t) в именованных единицах.
2. Определить эффективную нагрузку Iэ и выбрать предварительно сечение проводника.
3. Определить величины относительного перегрева проводника для каждой ступени графика нагрузки при допущениях:
- активное сопротивление проводника не зависит от температуры;
- температурный коэффициент увеличения сопротивления равен = 0,0039.
4. Определить расчетные нагрузки по допустимому нагреву проводника при двух указанных допущениях. Уточнить сечение проводника.
5. Определить относительный износ изоляции и суммарный относительный износ изоляции проводника.
6. Построить графики зависимости относительного перегрева проводника от времени при двух указанных допущениях.
ИСХОДНЫЕ ДАННЫЕ
m=7
- интервал (ступень) времени 7 + 10 = 17 графика электрической нагрузки потребителя, мин.;

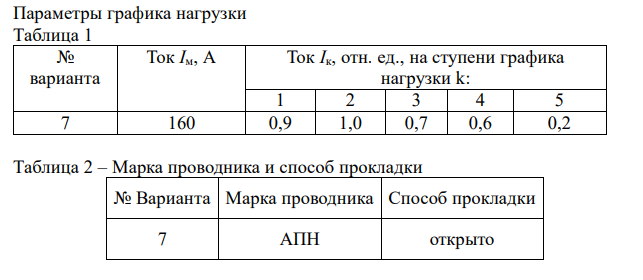

- максимальный ток Iм, А, и относительные значения нагрузки на К-й ступени графика Iк, отн. ед., k = 1, ...5 (табл.1.);
- марка и способ прокладки проводника (провода или кабеля) напряжением до 1000 В (табл.2.).
