Задача 10 Определить напряжение Un на приемнике Rn = (10) Ом, если движок потенциометра установлен: а) в крайнем верхнем положении; б) в крайнем нижнем положении; в) в средней точке потенциометра. Сопротивление потенциометра R = (20М) Ом; U = (10N) В.

Задание сдано на оценку 5.

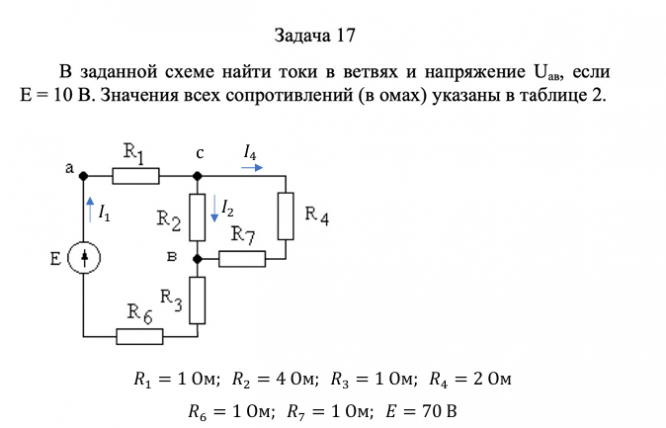

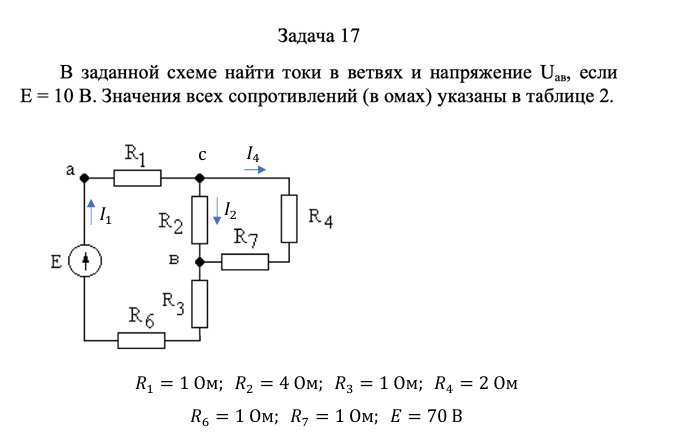

Условия задач:
Задание 18
Используя метод эквивалентного активного двухполюсника,
определить параметры его последовательной схемы замещения
(Еэк и Rэк) относительно зажимов а и в. Значения сопротивлений
(в омах) указаны в таблице 3.
Задание 10

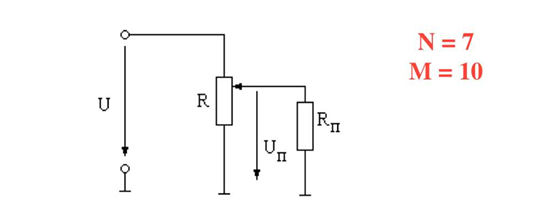

Определить напряжение Un на приемнике Rn = (10) Ом, если
движок потенциометра установлен:
а) в крайнем верхнем положении;
б) в крайнем нижнем положении;
в) в средней точке потенциометра.
Сопротивление потенциометра R = (20М) Ом; U = (10N) В.
Задача 7

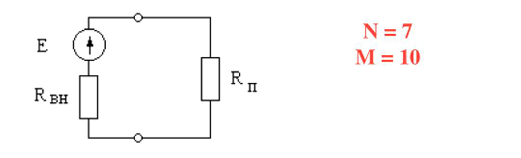

Построить BАX источника и приемника, если Е =(10N) В,
RBн =(0,1М) Ом, Rn=(М) Ом. Построить кривую изменения
мощности приемника при изменении его сопротивления от
бесконечности до нуля. При каком сопротивлении приемника
мощность Рп будет максимальной ?
