☀️КМ-2. Выпрямители. Письменная работа - Семинар 5 ГОТОВЫЙ ☀️

-40%

Описание

КМ-2. Выпрямители. Письменная работа - Семинар 5
Не забудьте поменять оформление и индивидуализировать работу!

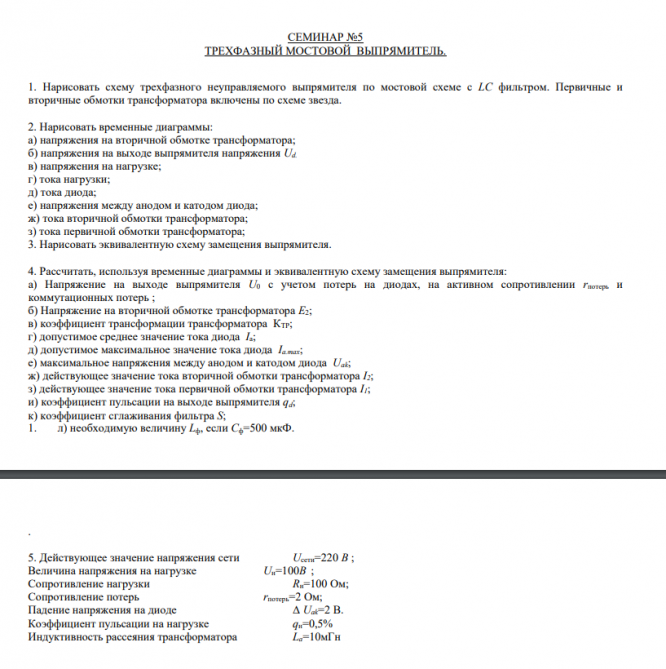

CЕМИНАР №5 ТРЕХФАЗНЫЙ МОСТОВОЙ ВЫПРЯМИТЕЛЬ.

Нарисовать схему трехфазного неуправляемого выпрямителя по мостовой схеме с LС фильтром. Первичные и вторичные обмотки трансформатора включены по схеме звезда.
1. Нарисовать временные диаграммы:
а) напряжения на вторичной обмотке трансформатора; б) напряжения на выходе выпрямителя напряжения U_d. в) напряжения на нагрузке;
г) тока нагрузки; д) тока диода;
е) напряжения между анодом и катодом диода; ж) тока вторичной обмотки трансформатора; з) тока первичной обмотки трансформатора;
1. Нарисовать эквивалентную схему замещения выпрямителя.
2. Рассчитать, используя временные диаграммы и эквивалентную схему замещения выпрямителя:
а) Напряжение на выходе выпрямителя U₀ с учетом потерь на диодах, на активном сопротивлении r_потерь и коммутационных потерь ;
б) Напряжение на вторичной обмотке трансформатора Е₂; в) коэффициент трансформации трансформатора К_ТР;
г) допустимое среднее значение тока диода I_a;
д) допустимое максимальное значение тока диода I_a.max;
е) максимальное напряжения между анодом и катодом диода U_ak;
ж) действующее значение тока вторичной обмотки трансформатора I₂; з) действующее значение тока первичной обмотки трансформатора I₁; и) коэффициент пульсации на выходе выпрямителя q_d;
к) коэффициент сглаживания фильтра S;
1. л) необходимую величину L_ф, если С_ф=500 мкФ.
5. Действующее значение напряжения сети U_сети=220 В ; Величина напряжения на нагрузке U_н=100В ; Сопротивление нагрузки R_н=100 Ом; Сопротивление потерь r_потерь=2 Ом; Падение напряжения на диоде Δ U_ak=2 В.
Коэффициент пульсации на нагрузке q_н=0,5% Индуктивность рассеяния трансформатора L_a=10мГн
