Лабораторная работа 5: Вариант 11 - Лабораторная работа № 5 вариант 11

Цель работы: Материал посвящён выполнению лабораторного практикума по исследованию полупроводникового диода, где получение характеристик диода для расчёта его модели средствами сопровождения программ схемотехнического анализа MODEL осуществляется на удалённом стенде.
Результат работы: получены статистические и динамические характеристики модели диода через удалённый стенд, результат оптимизирован в соответствии с исходным диодом и занесен в программу MICROCAP для дальнейшей обработки.
Содержание

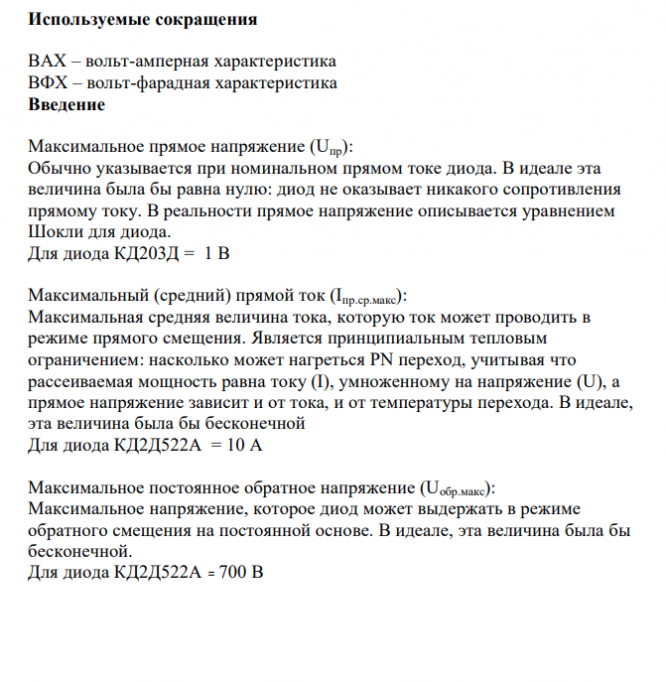

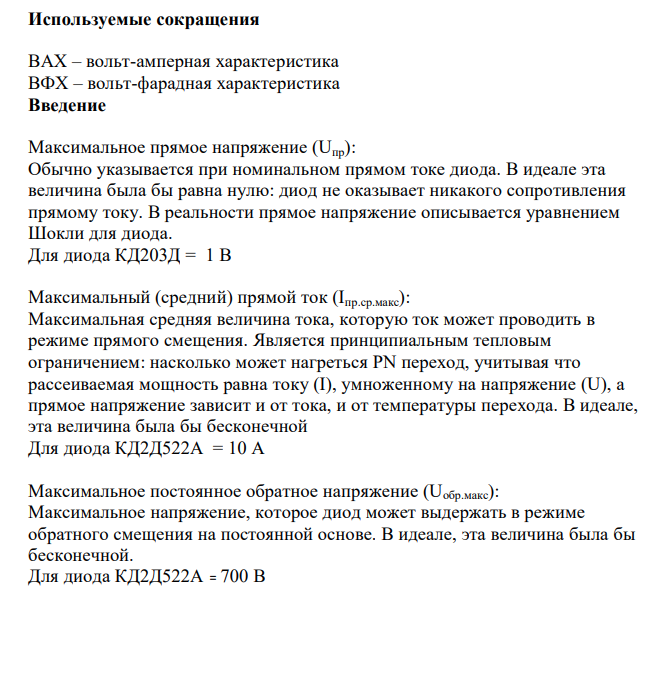

Введение 1. Эксперимент №1 2. Эксперимент №2 3. Расчёт параметров модели средством MODEL. 4. Уточнение статистических и динамических параметров модели диода в режиме оптимизации для MICROCAP. 5. Внесение параметров модели диода в базу данных программы MICROCAP. Заключение Список использованных ресурсов

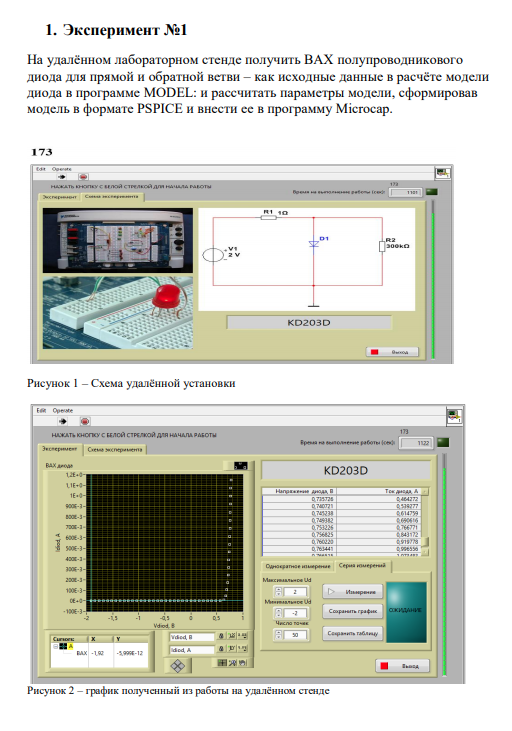

Эксперимент №1
На удалённом лабораторном стенде получить ВАХ полупроводникового диода для прямой и обратной ветви – как исходные данные в расчёте модели диода в программе MODEL: и рассчитать параметры модели, сформировав модель в формате PSPICE и внести ее в программу Microcap.
