Цель работыПолучение и исследование статических и динамических характеристик полупроводникового диода с целью определение по ним параметров модели диода, размещения модели в базе данных программ схемотехнического анализа. Приобретение навыков в использовании базовых возможностей программ схемотехнического анализа для исследования статических и динамических характеристик полупроводниковых диодов с последующим расчетом параметров модели полупроводникового диода. Освоение математических программ для расчета параметров модели полупроводниковых приборов на основе данных исследований.

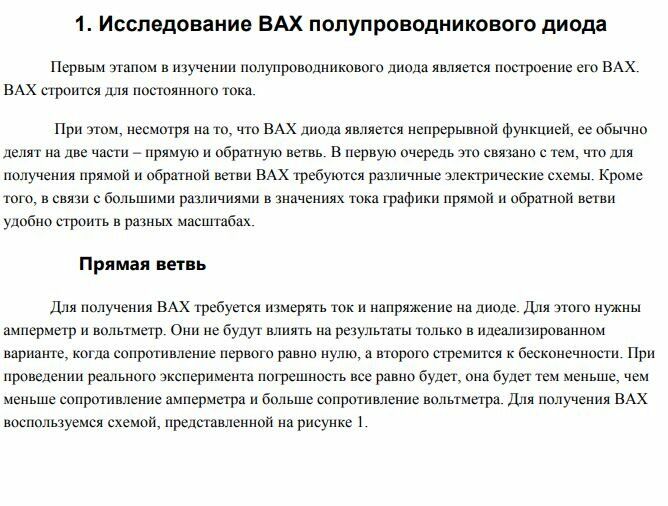

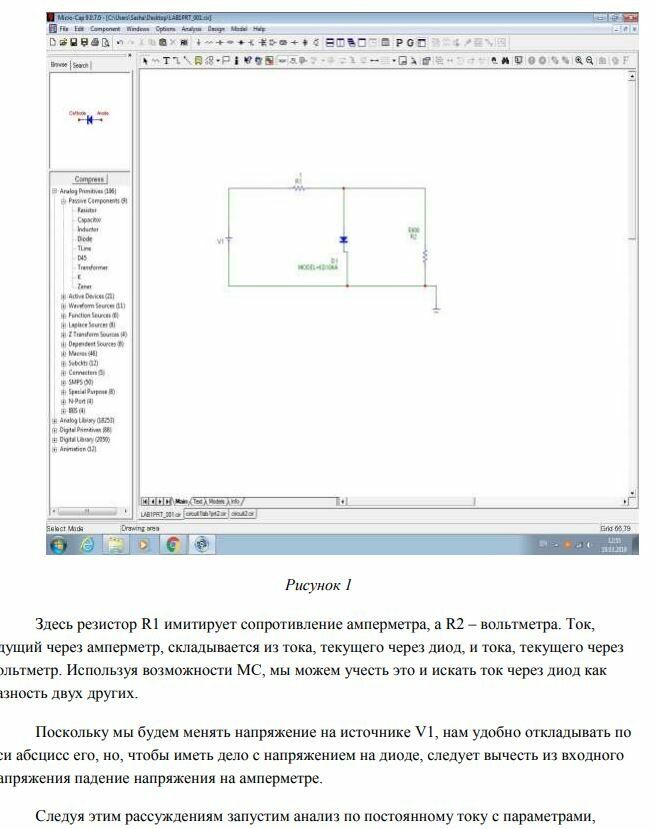

Исследование ВАХ полупроводникового диода Первым этапом в изучении полупроводникового диода является построение его ВАХ. ВАХ строится для постоянного тока. При этом, несмотря на то, что ВАХ диода является непрерывной функцией, ее обычно делят на две части – прямую и обратную ветвь. В первую очередь это связано с тем, что для получения прямой и обратной ветви ВАХ требуются различные электрические схемы. Кроме того, в связи с большими различиями в значениях тока графики прямой и обратной ветви удобно строить в разных масштабах. Прямая ветвь Для получения ВАХ требуется измерять ток и напряжение на диоде. Для этого нужны амперметр и вольтметр. Они не будут влиять на результаты только в идеализированном варианте, когда сопротивление первого равно нулю, а второго стремится к бесконечности. При проведении реального эксперимента погрешность все равно будет, она будет тем меньше, чем меньше сопротивление амперметра и больше сопротивление вольтметра. Для получения ВАХ воспользуемся схемой, представленной на рисунке 1.
