Описание
Домашнее задание №1 «RC-генератор с мостом Вина-Робинсона» Вариант № 12

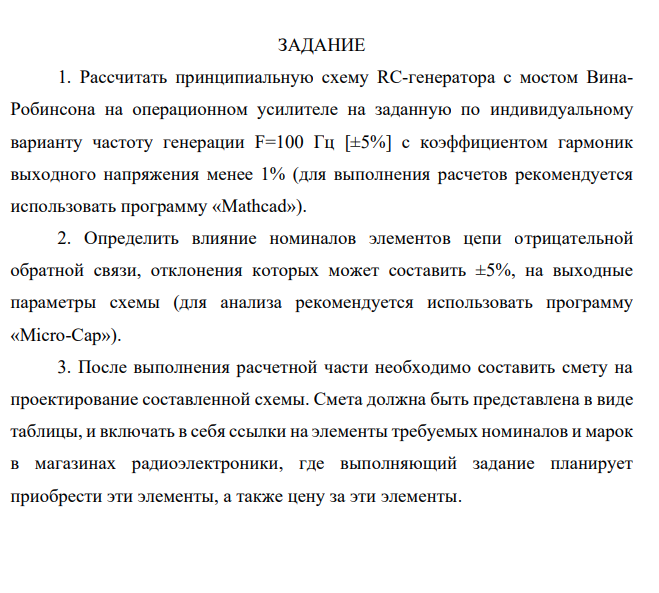

ЗАДАНИЕ
1. Рассчитать принципиальную схему RC-генератора с мостом ВинаРобинсона на операционном усилителе на заданную по индивидуальному варианту частоту генерации F=100 Гц [±5%] с коэффициентом гармоник выходного напряжения менее 1% (для выполнения расчетов рекомендуется использовать программу «Mathcad»).
2. Определить влияние номиналов элементов цепи отрицательной обратной связи, отклонения которых может составить ±5%, на выходные параметры схемы (для анализа рекомендуется использовать программу «Micro-Cap»).
3. После выполнения расчетной части необходимо составить смету на проектирование составленной схемы. Смета должна быть представлена в виде таблицы, и включать в себя ссылки на элементы требуемых номиналов и марок в магазинах радиоэлектроники, где выполняющий задание планирует приобрести эти элементы, а также цену за эти элементы.
![]()
![]()
ЗАДАНИЕ
1. Рассчитать принципиальную схему RC-генератора с мостом ВинаРобинсона на операционном усилителе на заданную по индивидуальному варианту частоту генерации F=100 Гц [±5%] с коэффициентом гармоник выходного напряжения менее 1% (для выполнения расчетов рекомендуется использовать программу «Mathcad»).
2. Определить влияние номиналов элементов цепи отрицательной обратной связи, отклонения которых может составить ±5%, на выходные параметры схемы (для анализа рекомендуется использовать программу «Micro-Cap»).
3. После выполнения расчетной части необходимо составить смету на проектирование составленной схемы. Смета должна быть представлена в виде таблицы, и включать в себя ссылки на элементы требуемых номиналов и марок в магазинах радиоэлектроники, где выполняющий задание планирует приобрести эти элементы, а также цену за эти элементы.
Характеристики домашнего задания
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаНомер задания
Вариант
Просмотров
153
Размер
697,63 Kb
Список файлов
Домашнее задание №1 (вариант №12).pdf
