Курсовая работа: Разработка конструкции инфракрасной системы охраны
Новинка
Описание
Содержание:
Введение………………………………………………………………………….............3
Лист задание……………………………………………………………………………...4
- Краткое описание конструкции печатной платы и её назначение………..............................................................................................................5
- Описание технологического процесса……………………………………..........8
- Выбор и описание оборудования, инструментов и приспособлений для изготовления печатной платы…………………………………………………………..9
- Вычисление радиоэлементов по заданным параметрам……………………...11
Заключение……………………………………………………………………………...29
Список используемой литературы…………………………………………….............30
ВведениеМикропроцессоры, построенные на одной БИС, содержат в своем составе устройство управление, реализующее фиксированную для конкретной микросхемы систему команд, и имеют ограниченное количество внешних магистралей. Особенностью микропроцессорного комплекса КР1006ВИ1, обусловленной легкостью изменения структуры системы и большим количеством модулей, реализующих различные функции, является возможность построения устройств различной сложности, от простейшей одноплатной микросхем до измерительно-вычислительного комплекса и персонального компьютера с развитой сетью периферийных устройств.
В ходе разработки конструкции инфракрасной системы охраны, мы должны будем выполнить описание конструкции данной печатной платы, выяснить её назначение, описать технологические процессы нужные нам для её разработки, выбрать и описать оборудование, инструменты и приспособления для её изготовления, а также произвести расчёты и вычисления радиоэлементов для её реализации.
Лист задание
Тема: Разработка конструкции инфракрасной системы охраны.
Исходные данные:

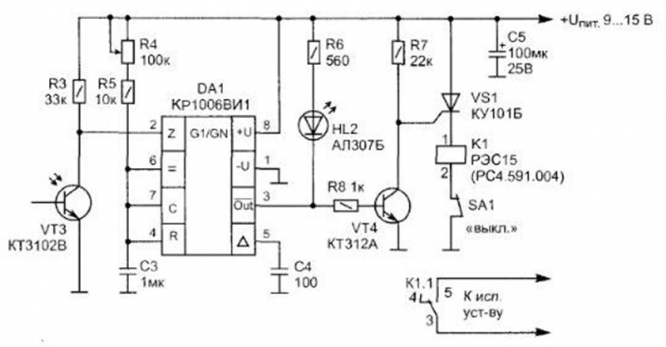

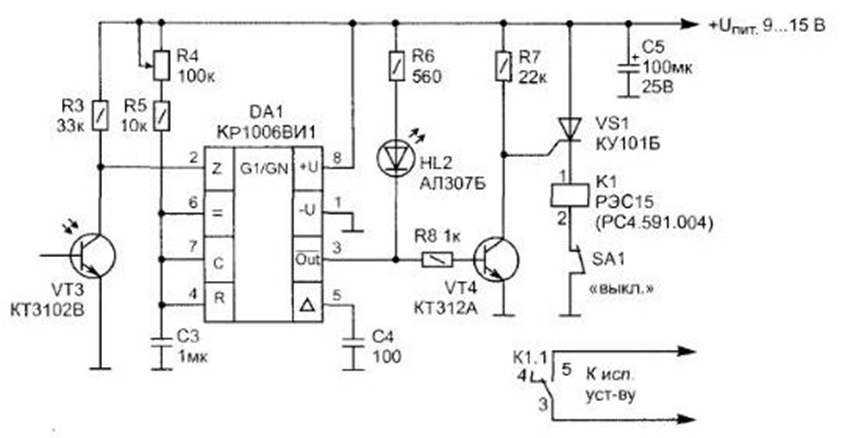

1 Схема электрическая принципиальная
2 Условия эксплуатации – 1 группа ГОСТ 16.019 – 01
3 Плотность компоновки k=0,5
4 Длительность фронта импульса τϕ=20 нс
5 Допустимые помехи напряжения Uпомех.доп.=0,6 В
6 Относительная диэлектрическая проницаемость диэлектрика печатной платы
ε=5,3 Ф/м
7 Максимальный класс точности печатной платы – 3
Характеристики курсовой работы
