Контрольное мероприятие 2
Задача 1. Схемы замещения элементов электрических сетей.

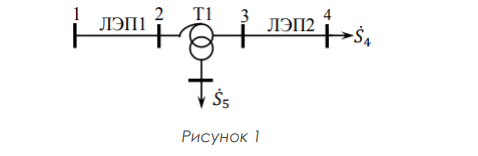

Составить схему замещения фрагмента электрической сети,
изображенной на рис. 1.
Задача 2. Потери мощности и энергии в элементах электрических сетей.
На подстанции установлено два трансформатора ТРДЦН63000/220, которые питаются по двухцепной воздушной линии сечением АС400/51 и длиной 100 км. Нагрузка подстанции в максимальном режиме 100 МВт, cos𝜑=0,9.
Определить потери энергии за год, если задан годовой график нагрузки по продолжительности. Параметры для расчета брать из таблиц 1, 2,3. Расчет вести по номинальному значению напряжения сети. Считается, что электропередача работает целый год без перерыва.
Таблица1
РасчетныеданныеВЛ220кВивышесосталеалюминиевыми проводами
Номинальноесечение,мм(алю-миний/сталь) | Числопроводоввфазе,шт. | ro,Ом/кмпри20 °C | 1150кВ | 750кВ | 500кВ | 330кВ | 220 кВ | |||||
xo,Ом/км | bo10–6, см/км | xo,Ом/км | bo10–6, см/км | xo,Ом/км | bo10–6, см/км | xo,Ом/км | bo10–6, см/км | xo,Ом/км | bo10–6, см/км | |||
240/32 | 1 | 0,1180 | – | – | – | – | – | – | – | – | 0,435 | 2,604 |
2 | 0,0590 | – | – | – | – | – | – | 0,331 | 3,79 | – | – | |
240/56 | 5 | 0,0240 | – | – | 0,308 | 3,76 | – | – | – | – | – | – |
300/39 | 1 | 0,0960 | – | – | – | – | – | – | – | – | 0,429 | 2,645 |
2 | 0,0480 | – | – | – | – | – | – | 0,328 | 3,41 | – | – | |
300/48 | 8 | 0,0123 | 0,266 | 4,433 | – | – | – | – | – | – | – | – |
300/66 | 3 | 0,0330 | – | – | – | – | 0,31 | 3,97 | – | – | – | – |
5 | 0,0200 | – | – | 0,288 | 4,11 | – | – | – | – | – | – | |
330/43 | 3 | 0,0290 | – | – | – | – | 0,308 | 3,604 | – | – | – | – |
8 | 0,0109 | 0,27 | 4,38 | – | – | – | – | – | – | – | – | |
400/51 | 1 | 0,0730 | – | – | – | – | – | – | – | – | 0,42 | 2,701 |
2 | 0,0365 | – | – | – | – | – | – | 0,323 | 3,46 | – | – | |
3 | 0,0243 | – | – | – | – | 0,306 | 3,623 | – | – | – | – | |
5 | 0,0146 | – | – | 0,286 | 4,13 | – | – | – | – | – | – | |
400/64 | 4 | 0,0187 | – | – | 0,289 | 4,13 | – | – | – | – | – | – |
500/64 | 1 | 0,0590 | – | – | – | – | – | – | – | – | 0,413 | 2,740 |
2 | 0,0295 | – | – | – | – | – | – | 0,32 | 3,497 | – | – | |
3 | 0,0197 | – | – | – | – | 0,304 | 3,645 | – | – | – | – | |
4 | 0,0148 | – | – | 0,303 | 3,9 | – | – | – | – | – | – | |
Таблица2
Трехфазныедвухобмоточныетрансформаторы220кВ
Тип | Sном,МВ×А | Регулированиенапряжения | Каталожныеданные | Расчетныеданные | |||||||
Uномобмоток,кВ | uк, % | ΔРк, кВт | ΔРх, кВт | Iх,% | Rт,Ом | Хт,Ом | ΔQх, квар | ||||
ВН | НН | ||||||||||
ТРДНC-25000/220 | 25 | РПН ВнейтралиВН ±12%, ±12 ступеней | 230 | 6,3–6,3 | – | – | – | – | – | – | – |
ТРДН-32000/220 | 32 | 230 | 6,3–6,3;6,6– 6,6 | 11,5 | 150 | 45 | 0,65 | 7,7 | 190,5 | 208 | |
ТРДНС-40000/220 | 40 | 230 | 11–11;11–6,3 | 11,5 | 170 | 50 | 0,9 | 5,6 | 152,4 | 360 | |
ТРД (ДЦ) Н- 63000/220(ТРДН) | 63 | 230 | 20–20 | 11,5 | 265 | 70 | 0,5 | 3,4 | 96,7 | 315 | |
ТРДНС-63000/220 | 63 | 230 | 6,3–6,3 | 11,5 | 300 | 82 | 0,8 | 3,9 | 96,7 | 504 | |
ТДЦ-80000/220 | 80 | ПБВнасторонеВН ±2´2,5% | 242 | 6,3;10,5;13,8 | 11 | 320 | 105 | 0,6 | 2,9 | 80,5 | 480 |
Таблица3
Удельныепотеримощностинакоронуналиниях стиповымиконструкциямифаз
Напря- жение ВЛ,кВ | Марка ичислопро-водовв фазе | Потеримощностинакорону,кВт/км,припогодных условиях | Средне- годовые потери, кВт/км | |||
хорошая погода | сухой снег | дождь | изморозь | |||
1150 | 8хАС-300/48 | 12,6 | 39,0 | 119,0 | 294,0 | 32,0 |
8хАС-330/43 | 9,8 | 29,5 | 97,5 | 262,0 | 27,0 | |
750 | 4хАС-600/72 | 4,6 | 17,5 | 65,0 | 130,0 | 15,0 |
5хАС-240/56 | 3,9 | 15,5 | 55,0 | 115,0 | 13,0 | |
500 | 3хАС-330/43 | 2,8 | 11,0 | 36,0 | 96,0 | 9,0 |
3хАС-500/64 | 1,8 | 6,5 | 22,0 | 56,0 | 5,5 | |
330 | 2хАС-300/39 | 1,0 | 4,5 | 15,0 | 44,0 | 3,8 |
2хАС-400/51 | 0,8 | 3,3 | 11,0 | 33,5 | 2,9 | |
220 | 1хАС-300/43 | 0,25 | 0,95 | 2,75 | 10,5 | 0,84 |
110 | 1хАС-120/19 | 0,02 | 0,1 | 0,3 | 1,0 | 0,08 |
Таблица4
Трехфазныедвухобмоточныетрансформаторы110кВ
Тип | Sном, MB×A | Регулиро-ваниена-пряжения | Каталожныеданные | Расчетныеданные | |||||||
Uном,кВ | uк, % | ΔРк, кВт | ΔРх, кВт | Iх,% | Rт,Ом | Хт,Ом | ΔQх, квар | ||||
ВН | НН | ||||||||||
ТМН-2500/110 | 2,5 | +10´1,5% –8´1,5% | 110 | 6,6;11 | 10,5 | 22 | 5,5 | 1,5 | 42,6 | 508,2 | 37,5 |
ТМН-6300/110 | 6,3 | ±9´1,78% | 115 | 6,6;11 | 10,5 | 44 | 11,5 | 0,8 | 14,7 | 220,4 | 50,4 |
ТДН-10000/110 | 10 | ±9´1,78% | 115 | 6,6;11 | 10,5 | 60 | 14 | 0,7 | 7,95 | 139 | 70 |
ТДН-16000/110 | 16 | ±9´1,78% | 115 | 6,6;11;34,5 | 10,5 | 85 | 19 | 0,7 | 4,38 | 86,7 | 112 |
ТДЦ-21000/110 | 21 | ±2´2,5% | 121 | 10,5 | – | – | – | – | – | – | – |
ТДН-25000/110 | 25 | ±9´1,78% | 115 | 11 | – | – | – | – | – | – | – |
ТРДН-25000/110(ТРД- НФ-25000/110) | 25 | ±9´1,78% | 115 | 6,3–6,3;6,3– 10,5; 10,5–10,5 | 10,5 | 120 | 27 | 0,7 | 2,54 | 55,9 | 175 |
ТДНЖ-25000/110 | 25 | ±9´1,78% | 115 | 27,5 | 10,5 | 120 | 30 | 0,7 | 2,5 | 55,5 | 175 |
ТРДН-32000/110 | 32 | ±9´1,78% | 115 | 6,3–6,3 | – | – | – | – | – | – | – |
ТД-40000/110 | 40 | ±2´2,5% | 121 | 3,15;6,3;10,5 | 10,5 | 160 | 50 | 0,65 | 1,46 | 38,4 | 260 |
ТДН-40000/110 | 40 | ±9´1,78% | 115 | 36,5;10,5 | – | – | – | – | – | – | – |
ТРДН-40000/110 | 40 | ±9´1,78% | 115 | 6,3–6,3;6,3– 10,5; 10,5–10,5 | 10,5 | 172 | 36 | 0,65 | 1,4 | 34,7 | 260 |
ТРДЦН-63000/110 (ТРДН) | 63 | ±9´1,78% | 115 | 6,3–6,3;6,3– 10,5; 10,5–10,5 | 10,5 | 260 | 59 | 0,6 | 0,87 | 22 | 410 |
ТРДЦНК-63000/110 | 63 | ±9´1,78% | 115 | 6,3–6,3;6,3– 10,5; 10,5–10,5 | 10,5 | 245 | 59 | 0,6 | 0,8 | 22 | 378 |
ТДЦ-80000/110 | 80 | ±2´2,5% | 121 | 6,3;10,5;13,8 | 10,5 | 310 | 70 | 0,6 | 0,71 | 19,2 | 480 |
ТРДЦН(ТРДН)- 80000/110 | 80 | ±9´1,78% | 115 (121) | 6,3–6,3;6,3– 10,5; 10,5–10,5 | 10,5 | 310 | 70 | 0,6 | 0,6 | 17,4 | 480 |
Задача 1. Схемы замещения элементов электрических сетей. Составить схему замещения фрагмента электрической сети, изображенной на рис. 1. Задача 2. Потери мощности и энергии в элементах электрических сетей. На подстанции установлено два трансформатора ТРДЦН63000/220, которые питаются по двухцепной воздушной линии сечением АС400/51 и длиной 100 км. Нагрузка подстанции в максимальном режиме 100 МВт, cos𝜑=0,9. Определить потери энергии за год, если задан годовой график нагрузки по продолжительности. Параметры для расчета брать из таблиц 1, 2,3. Расчет вести по номинальному значению напряжения сети. Считается, что электропередача работает целый год без перерыва..
