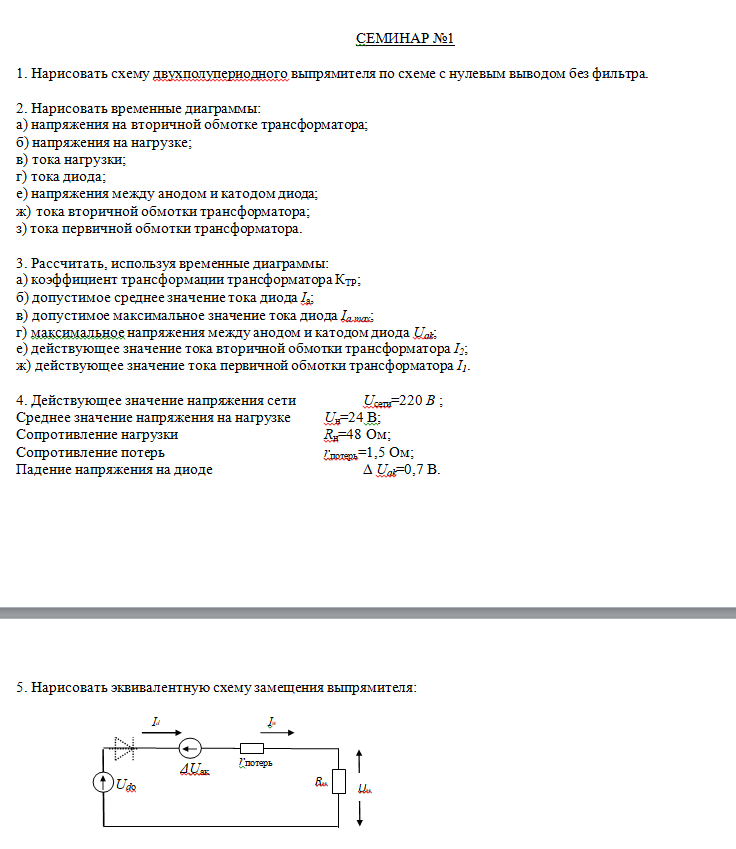

CЕМИНАР №1

1. Нарисовать схему двухполупериодного выпрямителя по схеме с нулевым выводом без фильтра.
2. Нарисовать временные диаграммы:

а) напряжения на вторичной обмотке трансформатора; б) напряжения на нагрузке;

в) тока нагрузки; г) тока диода;

е) напряжения между анодом и катодом диода; ж) тока вторичной обмотки трансформатора; з) тока первичной обмотки трансформатора.

1. Рассчитать, используя временные диаграммы:

а) коэффициент трансформации трансформатора К_ТР; б) допустимое среднее значение тока диода I_a;

в) допустимое максимальное значение тока диода I_a.max;

г) максимальное напряжения между анодом и катодом диода U_ak;

е) действующее значение тока вторичной обмотки трансформатора I₂; ж) действующее значение тока первичной обмотки трансформатора I₁.

1. Действующее значение напряжения сети U_сети=220 В ; Среднее значение напряжения на нагрузке U_н=24 В; Сопротивление нагрузки R_н=48 Ом;

Сопротивление потерь r_потерь=1,5 Ом; Падение напряжения на диоде Δ U_ak=0,7 В.

1. Нарисовать эквивалентную схему замещения выпрямителя:

Id Iн
