Курсовая работа: Проектирование районной электрической сети
Описание
Содержание
| | Введение………………………………………………………………….... | 3 | ||
1 | Исходные данные…………………………………………………………. | 4 | ||
2 | Рассчитываем полную и реактивную мощности подстанций по формулам…………………………………………………………………... | 5 | ||
3 | Характеристика электрифицируемого района и потребителей электроэнергии……………………………………………………………. | 7 | ||
| | 3.1 | Расчёт потребности района в активной и реактивной мощности…. | 8 | |
4 | Составление вариантов сети и предварительный анализ их технико-экономических показателей………………………………………………. | 11 | ||
| | 4.1 | Выбор конфигурации сети…………………………………………... | 12 | |
| | 4.2 | Расчет потокораспределения сети…………………………………... | 13 | |
| | 4.3 | Выбор номинального напряжения………………………………….. | 16 | |
| | 4.4 | Выбор сечений проводов линий и ориентировочная проверка параметров режимов работы сети………………………………….... | 18 | |
| | 4.4.1 | Расчет токов на участках сети……………………………....... | 18 | |
| | 4.4.2 | Выбор сечений проводов…………………………..…………. | 20 | |
| | 4.5 | Выбор схемы электрических соединений пс………………………... | 25 | |
5 | Выбор трансформаторов…………………………………………………... | 27 | ||
6 | Определение потерь мощности и энергии в сети и массы цветного металла проводов…………………………………………………………... | 28 | ||
7 | Технико-экономическое сравнение вариантов сети …………………….. | 30 | ||
| | 7.1 | капиталовложения в сеть…………………………………………….. | 30 | |
8 | Электрический расчет режимов выбранного варианта………………….. | 33 | ||
| | 8.1 | Определение параметров схемы замещения………………………... | 34 | |
| | 8.2 | Определение потоков мощности в продольных элементах схемы Замещения……………………………………………………………. | 36 | |
| | 8.3 | Определение потерь напряжения в продольных элементах схемы Замещения…………………………………………………………..... | 38 | |
9 | Определяем требуемое регулировочное ответвление (пс-1)…………… | 43 | ||
10 | Расчёт технико-экономических показателей сети……………………….. | 43 | ||
| | Список используемой литературы……………………………………….. | 45 | ||
Введение
Современная электроэнергетика базируется на трехфазном переменном токе с частотой 50 Гц. Применение трехфазного тока объясняется большей экономичностью сетей и установок трехфазного тока по сравнению с установками однофазного переменного тока, а также возможностью применения наиболее надежных, простых и экономичных асинхронных электродвигателей по сравнению с электродвигателями других типов.
В городах, поселках и на крупных предприятиях электрические сети строятся на напряжение 10 кВ и реже 6кВ. Напряжения 35 и 110 кВ применяются для связи электростанций между собой при небольших расстояниях и в распределительных сетях при питании потребителей от мощных станций. Напряжения 220, 330 и 500кВ применяются для связи мощных электростанций между собой, передачи больших мощностей на дальние расстояния, а также для межсистемной связи.
ТЭЦ, как правило, сооружаются в городах, рабочих поселках и при крупных промышленных предприятиях, т. е. в центре тепловых и электрических нагрузок. Поэтому большая часть генераторов ТЭЦ присоединяется непосредственно к сборным шинам генераторного напряжения 6-10кВ, от которых отходят линии для питания местных потребителей, т.е. промышленных предприятий и городских трансформаторных пунктов ТП. С этих же сборных шин питаются и трансформаторы собственных нужд при наличии избыточной мощности на ТЭЦ последняя передается в энергосистему с помощью повышающих трансформаторов связи, сборных шин повышенного напряжения и линий электропередачи ВЛ. В случае дефицита (недостатка) генерирующей мощности последняя поступает из энергосистемы через те же трансформаторы связи.
Электрическая часть каждой электростанции прежде всего характеризуется схемой электрических соединений, на которой условными обозначениями нанесены все агрегаты и аппараты электрической части станции и соединения между ними.
Исходные данные

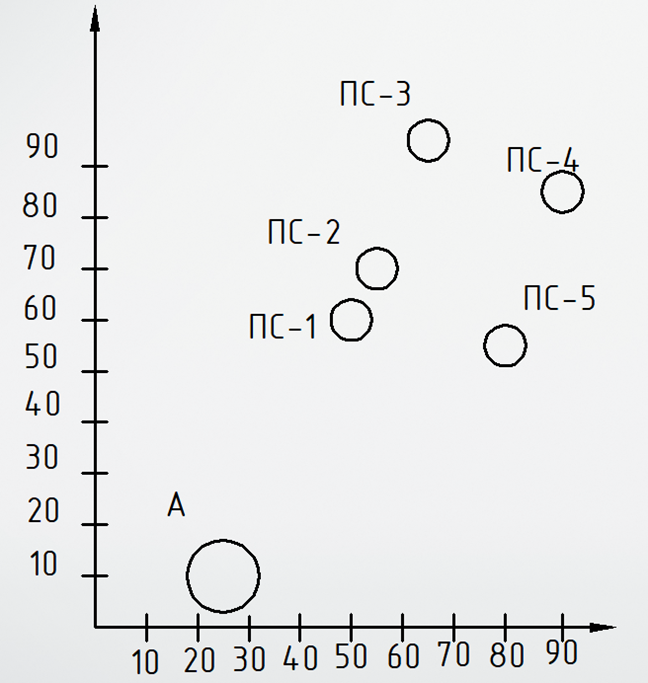

Рисунок 1.1 – Расположение потребителей
Таблица 1.1 – Данные района
Исходные данные | Значение |
ПС-1[P1, cosφ] | 6/0,9 |
ПС-2 [P2, cosφ] | 10/0,84 |
ПС-3 [P3, cosφ] | 13/0,85 |
ПС-4 [P4, cosφ] | 4/0,86 |
ПС-5 [P5, cosφ] | 30/0,86 |
Время использования максимальной нагрузки Тнб[ч]. | 4500 |
Мощность короткого замыкания от системы SK3 [МВА] | 6500 |
Км | 1,1 |
