Курсовая работа: Проектирование районной электрической сети
Описание
(Вариант №80)
- Исходные данные
![]()

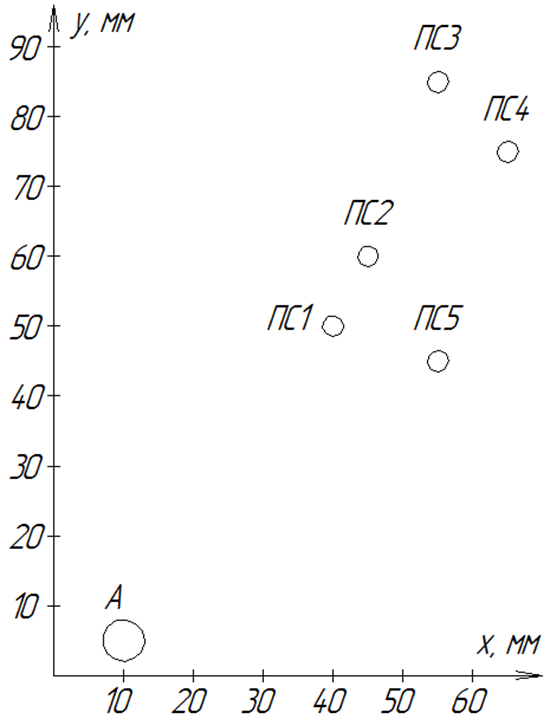

Рисунок 1.1 – Расположение потребителей
Таблица 1.1 – Данные района
Исходные данные | Значение |
ПС-1[P1, cosφ] | 55/0,85 |
ПС-2 [P2, cosφ] | 45/0,86 |
ПС-3 [P3, cosφ] | 55/0,87 |
ПС-4 [P4, cosφ] | 27/0,88 |
ПС-5 [P5, cosφ] | 10/0,89 |
Время использования максимальной нагрузки Тнб[ч]. | 2000 |
Мощность короткого замыкания от системы SK3 [МВА] | 4000 |
Км | 1,1 |
Содержание
2. Рассчитываем полную и реактивную мощности подстанций. 4
3. Характеристика электрифицируемого района и потребителей электроэнергии. 6
3.1. Расчёт потребности района в активной и реактивной мощности. 6
4. Составление вариантов сети и предварительный анализ их технико-экономических показателей. 10
4.1 Выбор конфигурации сети. 11
4.2. Расчет потокораспределения сети. 12
4.3. Выбор номинального напряжения. 15
4.4. Выбор сечений проводов линий и ориентировочная проверка параметров режимов работы сети. 17
4.4.1. Расчет токов на участках сети…………………………………………….17
4.4.2. Выбор сечений проводов. 17
4.5. Выбор схемы электрических соединений пс. 24
6. Определение потерь мощности и энергии в сети и массы цветного металла проводов 28
7. Технико-экономическое сравнение вариантов сети. 30
7.1 капиталовложения в сеть. 30
8. Электрический расчет режимов выбранного варианта. 34
8.1. Определение параметров схемы замещения. 35
8.2. Определение потоков мощности в продольных элементах схемы замещения 37
8.3. Определение потерь напряжения в продольных элементах схемы замещения 39
9. Определяем требуемое регулировочное ответвление (пс-1) 44
