Курсовая работа: Расчет токов короткого замыкания в электрических сетях напряжением выше 1 кВ

Расчет токов короткого замыкания в электрических сетях напряжением выше 1 кВ
1 РАСЧЕТ РАЗОМКНУТОЙ ЭЛЕКТРИЧЕСКОЙ СЕТИ

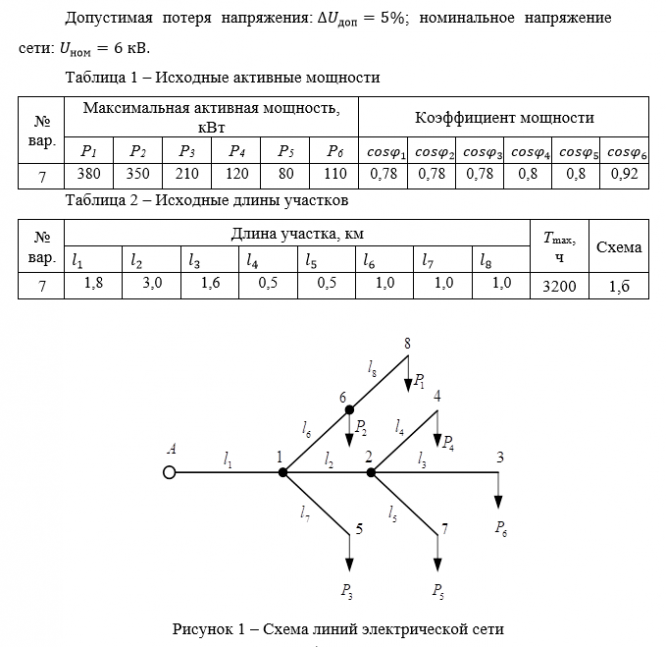

От шин районной подстанции А энергосистемы, образующих центр питания (ЦП) распределительной сети напряжением 6 кВ, осуществляется электроснабжение шести понизительных подстанций. Линии электрической сети выполнены сталеалюминевыми проводами, расположенными в вершинах равностороннего треугольника со стороной 1 м. Максимальные расчетные активные нагрузки P_max, коэффициенты мощности cosφ на стороне ВН подстанций и длины l участков сети указаны в таблицах 1 и 2. Годовое число часов использования максимума активной нагрузки T_max является одинаковым для всех потребителей сети.
РАСЧЕТ КОЛЬЦЕВОЙ ЭЛЕКТРИЧЕСКОЙ СЕТИ

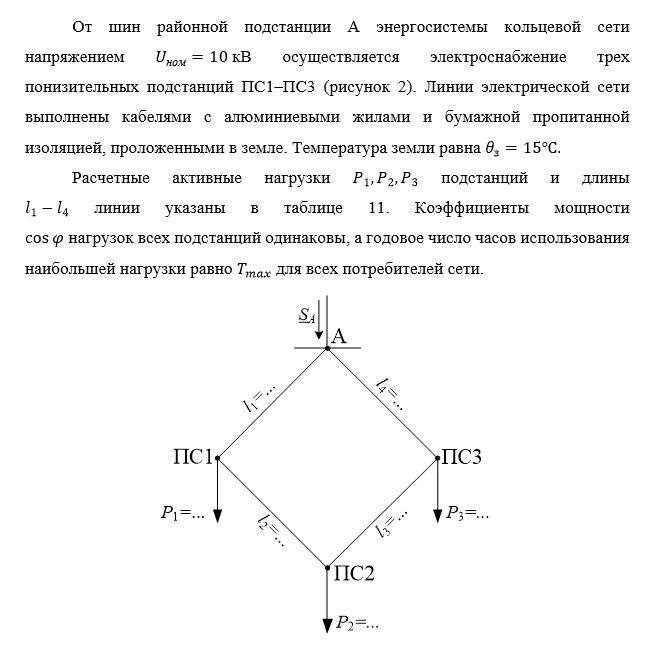

От шин районной подстанции А энергосистемы кольцевой сети напряжением осуществляется электроснабжение трех понизительных подстанций ПС1–ПС3 (рисунок 2). Линии электрической сети выполнены кабелями с алюминиевыми жилами и бумажной пропитанной изоляцией, проложенными в земле. Температура земли равна

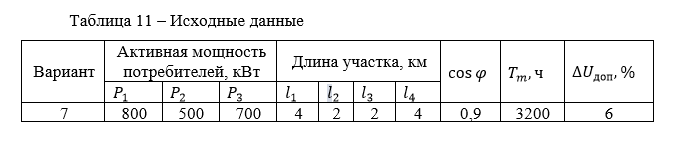

Расчетные активные нагрузки подстанций и длины
линии указаны в таблице 11. Коэффициенты мощности
нагрузок всех подстанций одинаковы, а годовое число часов использования наибольшей нагрузки равно для всех потребителей сети.


ОГЛАВЛЕНИЕ

1 Задание 1. Расчет разомкнутой электрической сети ................................................. 4
1.1 Исходные данные ........................................................................................................ 4
1.2 Определение максимальных значений мощностей и токов на участках сети 5
1.3 Выбор площадей сечения проводов по экономической плотности тока ....... 7
1.4 Выбор площадей сечения проводов по допустимой потере напряжения .... 10
1.5 Расчёт потерь мощности и электроэнергии в линиях сети ............................. 15
2 Задание 2. Расчет кольцевой электрической сети..................................................... 17
2.1 Исходные данные ...................................................................................................... 17
2.2 Расчёт реактивных нагрузок и полных мощностей .......................................... 17
2.3 Определение потоков мощности на участках сети и экономического сечения жил кабелей............................................................................................................................................. 19
2.4 Определение потерь напряжения на участках сети .......................................... 22
2.5 Определение токов и потерь напряжения в линиях в послеаварийных режимах 24
2.6 Построение графиков распределения напряжения ........................................... 28
3 Задание 3. Определение начального сверхпереходного и ударного токов при различных видах КЗ для заданной точки электрической сети................................................................ 31
3.1 Исходные данные ...................................................................................................... 31
3.2 Расчёт режима трехфазного короткого замыкания ........................................... 32
3.3 Расчет токов несимметричных коротких замыканий........................................ 37
Список использованных источников.............................................................................. 43
