Курсовая работа: Разработка проекта электрической сети района

Необходимо произвести электроснабжение расположенных в 6 пунктах потребителей от крупного источника электроэнергии. Четыре потребителя характеризуются достаточно большой мощностью, соответствующей необходимости выбора для них районной подстанции или главной понизительной подстанции крупного предприятия. Для этой группы потребителей электроэнергия должна быть преобразована на напряжение 10 кВ. Два потребителя имеют относительно небольшую мощность и расположены недалеко от одного из крупных потребителей. Ими могут быть небольшие промышленные и сельскохозяйственные предприятия, жилые районы и населённые пункты. Электроснабжение этих потребителей предполагается осуществить от подстанций соответствующих крупных потребителей и обеспечить напряжением 380 В.
Содержание проекта включает следующие вопросы:

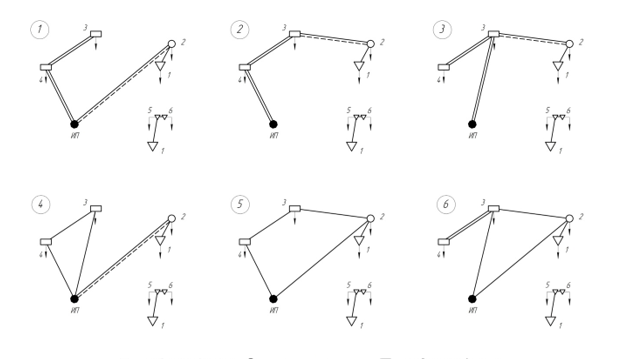

1. Разработка вариантов конфигураций электрической сети и выбор двух лучших.
2. Ориентировочный выбор компенсирующих устройств.
3. Выбор основных параметров сети: номинального напряжения, трансформаторов, проводов и кабелей.
4. Составление схем электрических соединений подстанций.
5. Технико – экономическое сравнение вариантов.
6. Расчёт режимов лучшего варианта электрической сети.
7. Выбор ответвлений трансформаторов и других средств обеспечения качества напряжения.
8. Технико – экономические показатели спроектированной сети.

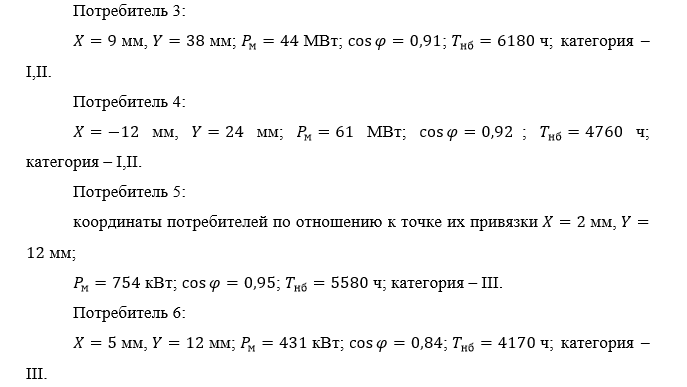

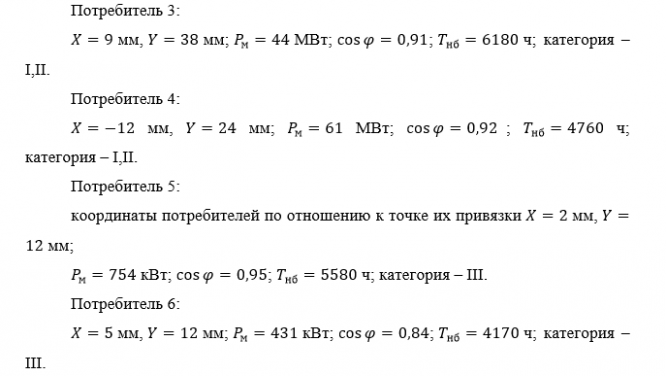

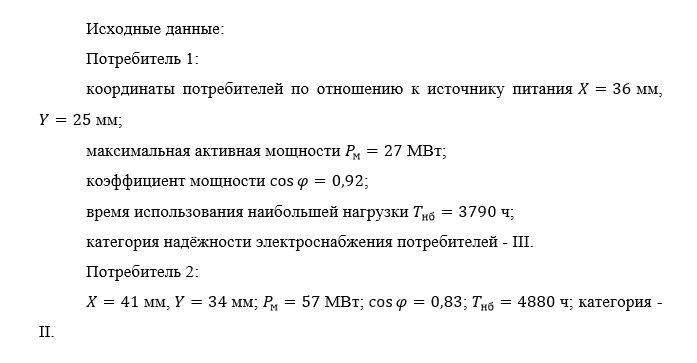

Информация о потребителях и их расположении:
масштаб для потребителей (1– 4) – 1 км/мм;
доля каждой из нагрузок в минимальном режиме по отношению к максимальному – 0,56;
точка привязки нагрузок 5 и 6 – потребитель 1;
масштаб для потребителей 5 и 6 по отношению к точке привязки – 0,1 км/мм.

Оглавление
Задание на курсовой проект.. 5
ВВедение.. 7
1 Разработка вариантов конфигураций электрической сети и выбор двух лучших.. 9
2 Ориентировочный выбор компенсирующих устройств.. 16
3 Выбор типов и мощности трансформаторов.. 18
4 ВЫБОР КОНСТРУКТИВНОГО ИСПОЛНЕНИЯ СЕТИ И СЕЧЕНИЙ ПРОВОДНИКОВ 26
5 СОСТАВЛЕНИЕ СХЕМ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ПОДСТАНЦИИ.. 36
6 ТЕХНИКО-ЭКОНОМИЧЕСКОЕ СРАВНЕНИЕ ВАРИАНТОВ.. 37
7 ЭЛЕКТРИЧЕСКИЙ РАСЧЕТ ХАРАКТЕРНЫХ РЕЖИМОВ СЕТИ. РАСЧЕТ НАПРЯЖЕНИЙ.. 49
8 ВЫБОР ОТВЕТВЛЕНИЙ ТРАНСФОРМАТОРОВ И ДРУГИХ СРЕДСТВ ОБЕСПЕЧЕНИЯ КАЧЕСТВА НАПРЯЖЕНИЯ.. 65
9 ТЕХНИКО – ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ ЭЛЕКТРИЧЕСКОЙ СЕТИ.. 74
ЗАКЛЮЧЕНИЕ.. 78
