Курсовая работа: Разработка проекта электрической сети района

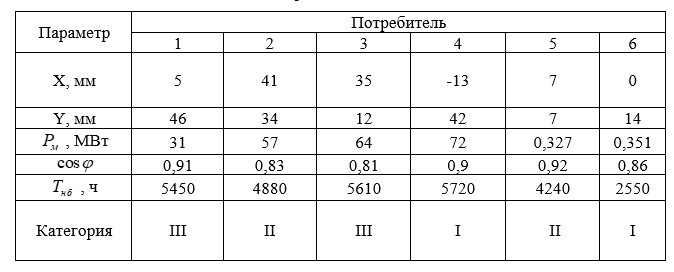

Необходимо произвести электроснабжение расположенных в 6 пунктах потребителей от крупного источника электроэнергии. Четыре потребителя характеризуются достаточно большой мощностью, соответствующей необходимости выбора для них районной подстанции или главной понизительной подстанции крупного предприятия. Для этой группы потребителей электроэнергия должна быть преобразована на напряжение 10 кВ. Два потребителя имеют относительно небольшую мощность и расположены недалеко от одного из крупных потребителей. Ими могут быть небольшие промышленные и сельскохозяйственные предприятия, жилые районы и населённые пункты. Электроснабжение этих потребителей предполагается осуществить от подстанций соответствующих крупных потребителей и обеспечить напряжением 380 В. Исходные данные приведены в таблице 1.


Масштаб для потребителей 1-4: 1,5 км/мм.
Масштаб для потребителей 5,6: 0,5 км/мм.
Потребители 5 и 6 привязаны к потребителю 4.
Доля всех нагрузок в минимальном режиме по отношению к максимальной 0,67.

ОГЛАВЛЕНИЕ
1.Разработка вариантов конфигураций электрической сети и
выбор номинального напряжения сети……….…………………………………....…..5
2.Выбор компенсирующих устройств……………………...………………………….10
3.Выбор числа и мощности трансформаторов на понижающей ПС……………..…..12
4.Выбор конструктивного исполнения сети и сечения проводников ………….…...17
5.Технико-экономическое сравнение вариантов………………………………….......24
6.Электрический расчет характерных режимов сети…………………………………29
7.Выбор ответвлений трансформатора…………….……………………..…….……..38
8.Технико-экономические показатели сети…………….…………………...………...43
Заключение…………………………………………………………………..……….....44
Список использованных источников………………………….………….....………...45
