Лабораторная работа 3: Параллельная работа трехфазных трансформаторов

• Программа испытаний

1. Определение паспортных данных трансформатора.
2. Соединение обмоток трансформатора по заданным схемам и группами проверка правильности соединения опытным путем.
3.Подтверждение недопустимости параллельной работы трехфазных трансформаторов с различными группами соединений обмоток.
4. Исследование параллельной работы трехфазных трансформаторов.

• Методические указания

1. Определение паспортных данных трансформатора
2.Проверка групп соединений обмоток трансформатора.
Группа соединения обмоток трансформатора определяет угол сдвига по фазе одноименных линейных напряжений обмоток ВН и НН. Номер группы вычисляется делением угла сдвига на 30°. Группа соединений обмоток трансформатора проверяется одним из следующих методов: прямым, двух вольтметров, моста постоянного тока. В настоящей лабораторной работе используется метод двух вольтметров.

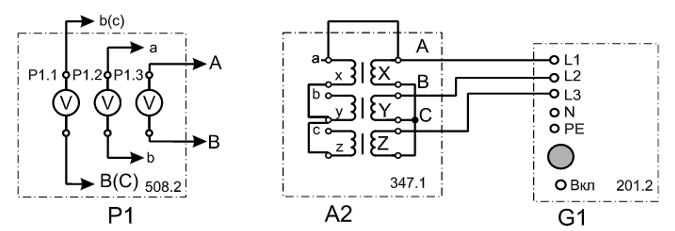

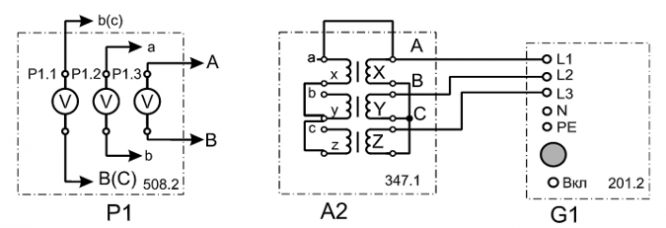

Соединяют зажимы А и а обмоток ВН и НН трансформатора (см. рис. 5.1). К первичной обмотке подводят напряжение и измеряют вольтметром последовательно напряжения между зажимами b-B, с-В и b-С. Измеренные напряжения сравнивают с соответствующими расчетными напряжениями.
В работе требуется проверить правильность соединения обмоток трансформатора по схемам и группам:
a) Y/Y- 0; б) Y/Y- 6; в) Y/Δ- 11; г)Y/A - 1.
Указанные схемы соединений обмоток и формулы для расчета напряжений между зажимами представлены в табл. 5.1. Перемычка в схемах проверки групп соединений обмоток ставится между зажимами А и а обмоток ВН и НН, за исключением группы Y/Y - 6, где соединяются зажимы А и х (см. графу «Векторные диаграммы напряжений» табл. 5.1).
