Курсовая работа: Расчет трехфазных масляных трансформаторов

СОДЕРЖАНИЕ
Техническое задание……………………………………………………………3
Введение…………………………………………………………………………4
1. Предварительный расчет трансформатора…………………………………18
1.1 Определение основных электрических величин трансформатора………18
1.2 Основные размеры…………………………………………………………..20
2. Выбор типа конструкций и расчет обмоток ВН и НН……………………..23
2.1 Выбор типа обмоток…………………………………………….…………..23
2.2 Расчет обмотки НН………………………………………………………….25
2.3 Расчет обмотки ВН………………………………………………………….27
3. Расчет параметров короткого замыкания…………………………….……..31
3.1 Расчет потерь в обмотках…………………………………………………...31
3.2 Расчет потерь в отводах и стенках бака трансформатора………………...33
3.3 Суммарные потери КЗ и расчет напряжения КЗ…………………………..34
3.4 Расчет усилий, возникающих при КЗ……………………………………....35
4. Расчет магнитной системы трансформатора………………………………..40
4.1 Определение размеров магнитной системы и массы стали……………....40
5. Тепловой расчет трансформатора……………………………………………43
5.1 Тепловой расчет обмоток…………………………………………………....43
5.2 Тепловой расчет бака………………………………………………………...47
6. Определение массы ТР……………………………………………………..…52
Вывод…………………………………………………………………………...…54
Список используемой литературы…………………………………………....…55

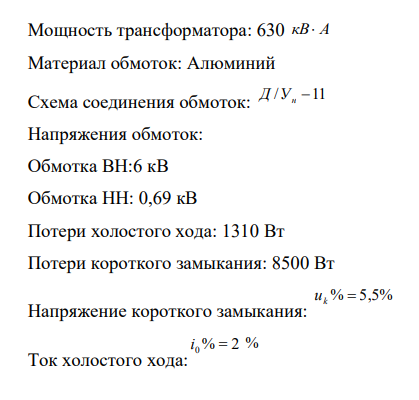

Мощность трансформатора: 630 кВ А
Материал обмоток: Алюминий
Схема соединения обмоток: / −11 Д Ун
Напряжения обмоток:
Обмотка ВН:6 кВ
Обмотка НН: 0,69 кВ
Потери холостого хода: 1310 Вт
Потери короткого замыкания: 8500 Вт
Напряжение короткого замыкания:
Ток холостого хода:
uk % = 5,5%
