Шестифазный вентильный преобразователь на тиристорах по схеме с нулевым выводом с L фильтром работает в режиме выпрямления и питается от сети
Описание

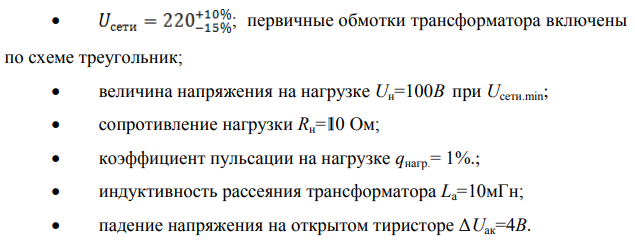

Шестифазный вентильный преобразователь на тиристорах по схеме с нулевым выводом с L-фильтром работает в режиме выпрямления и питается
от сети
; первичные обмотки трансформатора включены по схеме треугольник;
величина напряжения на нагрузке Uн=100 В при Uсети.min;
сопротивление нагрузки Rн=10 Ом;
коэффициент пульсации на нагрузке qнагр.= 1%;
индуктивность рассеяния трансформатора Lа=10 мГн;
падение напряжения на открытом тиристоре ΔUак=4 В.
Светодиодный индикатор включения преобразователя.
Максимально допустимый ток фотодиода 10 мА.
Определить:
1. Коэффициент трансформации трансформатора Kт при Uн=100 В и Uсети.min, угол управления α=0.
2. Диапазон изменения угла α для обеспечения стабильной величины напряжения на нагрузке при колебаниях напряжения источника питания.
3. Величину индуктивности фильтра Lф.
4. Допустимые параметры вентилей: Iа, Iа.max, Uак.max при Uсети.max и α=0.
5. Мощность, потребляемую из сети при номинальном напряжении питания.
6. Диаметр провода первичных и вторичных обмоток трансформатора, если допустимая плотность тока j=5 A/мм2.
7. Ток в сетевом проводе.
8. Величину ограничивающего сопротивления светодиода.
Нарисовать:
a) Принципиальную схему с индикатором на светодиоде, предохранителем и входным тумблером.
b) Временные диаграммы, поясняющие работу схемы.
c) Регулировочную характеристику с указанием на ней рабочего диапазона.
d) Внешнюю характеристику.
![]()
от сети
; первичные обмотки трансформатора включены по схеме треугольник;
величина напряжения на нагрузке Uн=100 В при Uсети.min;
сопротивление нагрузки Rн=10 Ом;
коэффициент пульсации на нагрузке qнагр.= 1%;
индуктивность рассеяния трансформатора Lа=10 мГн;
падение напряжения на открытом тиристоре ΔUак=4 В.
Светодиодный индикатор включения преобразователя.
Максимально допустимый ток фотодиода 10 мА.
Определить:
1. Коэффициент трансформации трансформатора Kт при Uн=100 В и Uсети.min, угол управления α=0.
2. Диапазон изменения угла α для обеспечения стабильной величины напряжения на нагрузке при колебаниях напряжения источника питания.
3. Величину индуктивности фильтра Lф.
4. Допустимые параметры вентилей: Iа, Iа.max, Uак.max при Uсети.max и α=0.
5. Мощность, потребляемую из сети при номинальном напряжении питания.
6. Диаметр провода первичных и вторичных обмоток трансформатора, если допустимая плотность тока j=5 A/мм2.
7. Ток в сетевом проводе.
8. Величину ограничивающего сопротивления светодиода.
Нарисовать:
a) Принципиальную схему с индикатором на светодиоде, предохранителем и входным тумблером.
b) Временные диаграммы, поясняющие работу схемы.
c) Регулировочную характеристику с указанием на ней рабочего диапазона.
d) Внешнюю характеристику.
