Курсовая работа: Генераторная станция работает на шины бесконечной мощности через две параллельные линии и передает мощность

1. Используя постоянные четырехполюсника, построить круговую диаграмму и угловые характеристики начала и конца передачи при условии отсутствия у генераторов АРВ (E_q = const). Учесть все индуктивности схемы, активное сопротивление линий передач, а также ветвь намагничивания эквивалентного трансформатора и емкостную проводимость линий.
2. Построить угловые характеристики передачи при условии:
– отсутствия у генератора АРВ;

• наличия у генераторов АРВ пропорционального действия (E_q^¢ = const);
• наличия у генераторов АРВ сильного действия (U_г = const).

Построить векторную диаграмму передачи, на которой отобразить E_q, E_q^¢, U_г. В этом пункте допускается пренебречь ветвью намагничивания трансформатора и активными сопротивлениями.
3. Определить пределы передаваемой мощности и коэффициенты запаса статической устойчивости системы для случаев, упомянутых в пунктах 1 и 2.
4. Выявить влияние коэффициента мощности нагрузки в пределах от cosj =0,6 (емкостная нагрузка) до cosj =0,6 (индуктивная нагрузка) на коэффициент запаса статической устойчивости. Расчеты провести для генераторов без АРВ.
5. Проверить статическую устойчивость системы без учета действия АРВ, для чего получить и построить зависимости изменения угла d во времени. При этом в качестве малого возмущения рассмотреть отклонение ротора на один градус от положения установившегося режима d_уст. (d_уст. = 0⁰, d₀ , 80⁰ , 115⁰). Расчеты провести для двух случаев: без учета демпферного момента, с учетом демпферного момента.
6. Провести расчет динамической устойчивости системы при наличии у генераторов АРВ пропорционального действия с определением предельного угла и предельного времени отключения аварии при двухфазном КЗ на землю одной из параллельных линий вблизи шин генераторной станции.

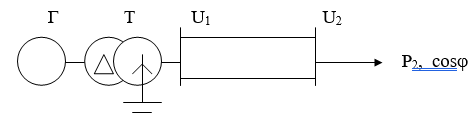

Генераторная станция работает на шины бесконечной мощности через две параллельные линии и передает мощность Р₂ при cosj = 0,85 (Рис. 1). Напряжение на шинах приемной системы поддерживается неизменным, равным U₂.

Для всех генераторов принять cosj_н=0,85.
Для генераторов с номинальной мощностью 500 МВт принять Х_d = 2,41, X_d^¢= 0,4.
В блоке с генераторами 500 МВт работают трансформаторы 630 МВА. Число генераторов и трансформаторов одинаково.
Величина демпферного момента Р_d*(н) для генераторов 500 МВт равна 20.
Исходные данные приведены в таблице 1.

Таблица 1.



Содержание


Введение 5

1 Угловые характеристики начала и конца передачи при условии отсутствия у генераторов АРВ 6
1.1 Схема замещения и параметры сети 7
1.2 Постоянные четырехполюсника 8
1.3 Собственные и взаимные проводимости системы 9
1.4 Угловые характеристики начала и конца линии передачи 10
1.5 Активные мощности в начале и в конце линии передачи 10

2 Угловые характеристики передачи 11
2.1 Схема замещения и параметры сети 11
2.2 Характеристики передачи 12

3 Пределы передаваемой мощности и коэффициенты запаса статической устойчивости системы 13
3.1 Пределы передаваемой мощности 13
3.2 Коэффициент запаса статической устойчивости 14

4 Влияние коэффициента мощности нагрузки на коэффициент запаса статической устойчивости 14
4.1 Емкостная нагрузка 15
4.2 Индуктивная нагрузка 16

5 Статическая устойчивость системы без АРВ 18
5.1 Статическая устойчивость системы при отсутствии демпферного момента 18
5.1.1 Закон изменения угла при d_уст<d_{граничное 18}
5.1.2 Закон изменения угла при d_уст>d_{граничное 19}
5.2 Статическая устойчивость системы при учете демпферного момента 20
5.2.1 Закон изменения угла при d_уст<d_{граничное20}
5.2.2 Закон изменения угла при d_уст>d_{граничное 21}

6 Динамическая устойчивость системы 22
6.1 Исходный режим 22
6.2 Аварийный режим 23
6.3 Послеаварийный режим 25
6.4 Определение предельного угла отключения 26
6.5 Определение предельного угла и предельного времени отключения 26

Заключение 31

Библиографический список 32
