ДЗ: Исследование рычахного механизма рабочей машины
Новинка
Описание
Задание
Рис. 1 Задание

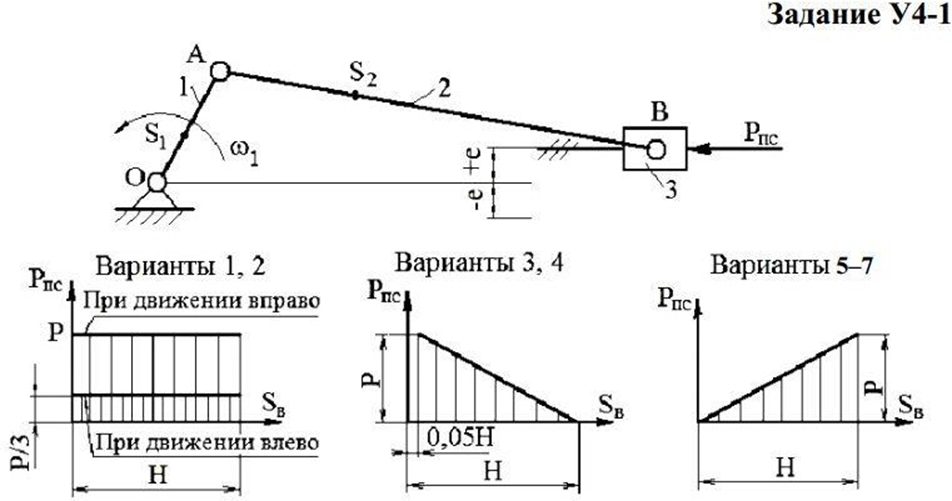

Кинематическая схема рычахного механизма представлена на Рис. 1. Табл. 1. - Размеры и массы звеньев
Наименование параметра и величина | Значение |
Угловая скорость кривошипа ω1, рад/c | 25 |
lOA, м | 0,135 |
lOS1, м | 0,067 |
lAB, м | 0,43 |
lAS2, м | 0,15 |
e, м | 0,03 |
Масса кривошипа 1, кг | m1=5,3 |
Масса шатуна 2, кг | m2=13,7 |
Масса ползуна 3, кг | m3=11,9 |
Момент инерции звена 1, кг∙м2 | IS1=0,015 |
Момент инерции звена 2, кг∙м2 | IS2=0,21 |
P, H | 1500 |
Содержание
- Построение 12 полохений механизма................................................. 4
- Построение планов скоростей............................................................... 6
- Построение плана ускорений................................................................ 9
- Силовой анализ механизма................................................................ 13
- Определение реакций в группе 2-3............................................... 14
- Силовой расчет ведущего звена................................................... 17
- Рычаг Жуковского......................................................................... 20
- Сравнение значений уравновешивающей силы........................... 21
