РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА К ВЫПУСКНОЙ КВАЛИФИКАЦИОННОЙ РАБОТЕ НА ТЕМУ: «Генератор оптических помех на основе модулированного дугового разряда»

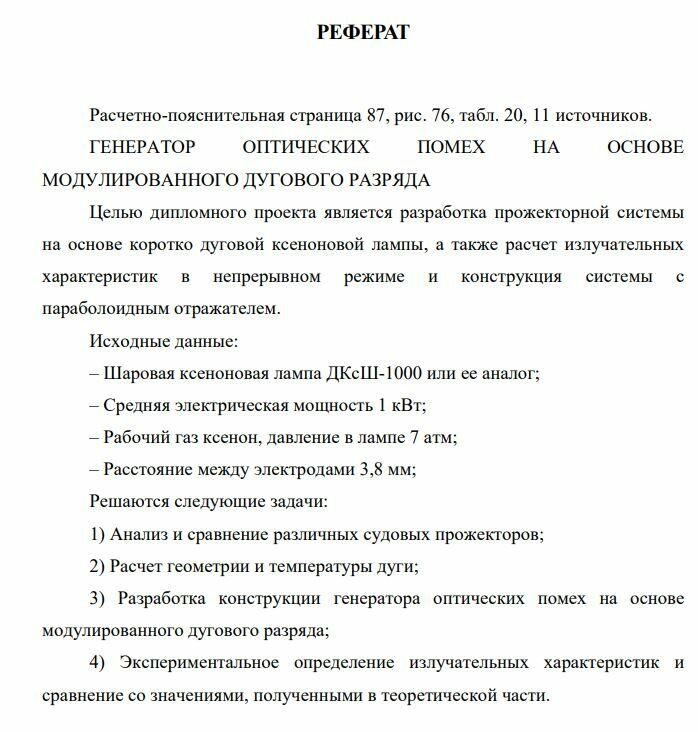

РЕФЕРАТ
Расчетно-пояснительная страница 87, рис. 76, табл. 20, 11 источников. ГЕНЕРАТОР ОПТИЧЕСКИХ ПОМЕХ НА ОСНОВЕ МОДУЛИРОВАННОГО ДУГОВОГО РАЗРЯДА Целью дипломного проекта является разработка прожекторной системы на основе коротко дуговой ксеноновой лампы, а также расчет излучательных характеристик в непрерывном режиме и конструкция системы с параболоидным отражателем. Исходные данные: – Шаровая ксеноновая лампа ДКсШ-1000 или ее аналог; – Средняя электрическая мощность 1 кВт; – Рабочий газ ксенон, давление в лампе 7 атм; – Расстояние между электродами 3,8 мм; Решаются следующие задачи: 1) Анализ и сравнение различных судовых прожекторов; 2) Расчет геометрии и температуры дуги; 3) Разработка конструкции генератора оптических помех на основе модулированного дугового разряда; 4) Экспериментальное определение излучательных характеристик и сравнение со значениями, полученными в теоретической части.

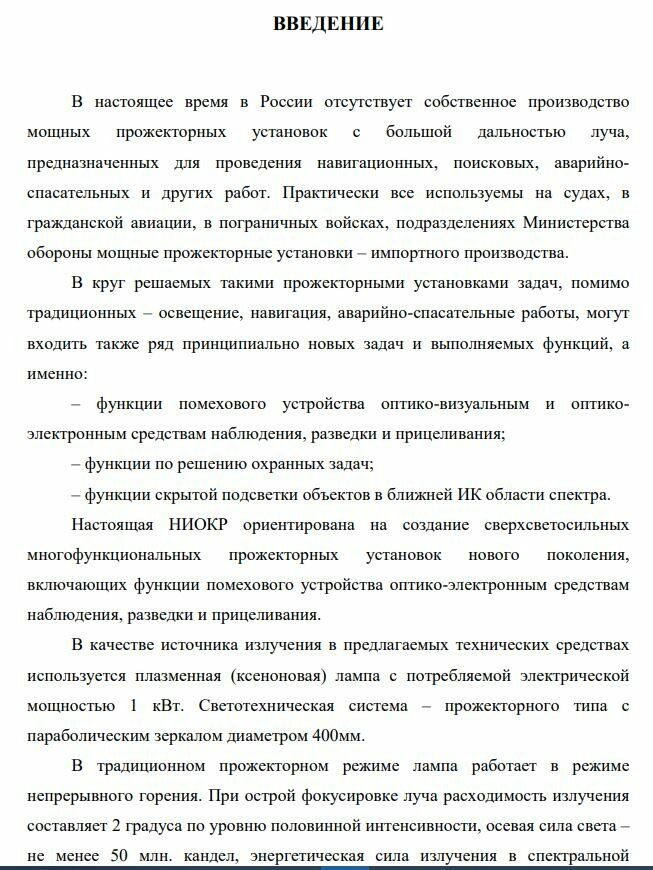

ВВЕДЕНИЕ
В настоящее время в России отсутствует собственное производство мощных прожекторных установок с большой дальностью луча, предназначенных для проведения навигационных, поисковых, аварийноспасательных и других работ. Практически все используемы на судах, в гражданской авиации, в пограничных войсках, подразделениях Министерства обороны мощные прожекторные установки – импортного производства. В круг решаемых такими прожекторными установками задач, помимо традиционных – освещение, навигация, аварийно-спасательные работы, могут входить также ряд принципиально новых задач и выполняемых функций, а именно: – функции помехового устройства оптико-визуальным и оптикоэлектронным средствам наблюдения, разведки и прицеливания; – функции по решению охранных задач; – функции скрытой подсветки объектов в ближней ИК области спектра. Настоящая НИОКР ориентирована на создание сверхсветосильных многофункциональных прожекторных установок нового поколения, включающих функции помехового устройства оптико-электронным средствам наблюдения, разведки и прицеливания. В качестве источника излучения в предлагаемых технических средствах используется плазменная (ксеноновая) лампа с потребляемой электрической мощностью 1 кВт. Светотехническая система – прожекторного типа с параболическим зеркалом диаметром 400мм. В традиционном прожекторном режиме лампа работает в режиме непрерывного горения. При острой фокусировке луча расходимость излучения составляет 2 градуса по уровню половинной интенсивности, осевая сила света – не менее 50 млн. кандел, энергетическая сила излучения в спектральной области 0,2…2,7 мкм – не менее 800 кВт/ср. При этом в УФ области спектра

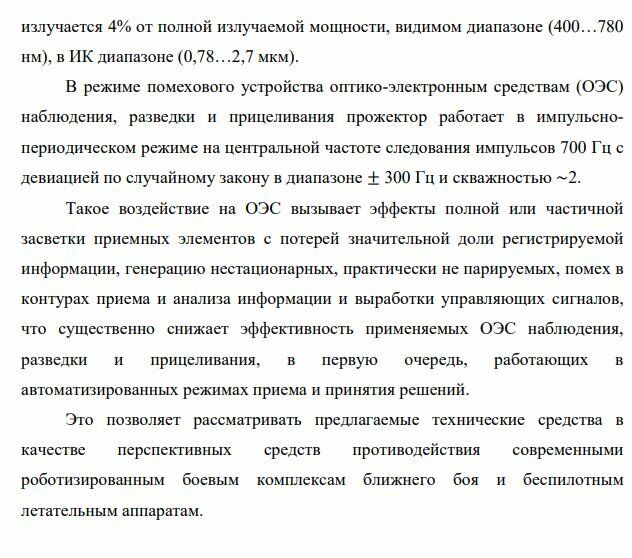

излучается 4% от полной излучаемой мощности, видимом диапазоне (400…780 нм), в ИК диапазоне (0,78…2,7 мкм). В режиме помехового устройства оптико-электронным средствам (ОЭС) наблюдения, разведки и прицеливания прожектор работает в импульснопериодическом режиме на центральной частоте следования импульсов 700 Гц с девиацией по случайному закону в диапазоне ± 300 Гц и скважностью ~2. Такое воздействие на ОЭС вызывает эффекты полной или частичной засветки приемных элементов с потерей значительной доли регистрируемой информации, генерацию нестационарных, практически не парируемых, помех в контурах приема и анализа информации и выработки управляющих сигналов, что существенно снижает эффективность применяемых ОЭС наблюдения, разведки и прицеливания, в первую очередь, работающих в автоматизированных режимах приема и принятия решений. Это позволяет рассматривать предлагаемые технические средства в качестве перспективных средств противодействия современными роботизированным боевым комплексам ближнего боя и беспилотным летательным аппаратам.
![]()
![]()
![]()
![]()
![]()
РЕФЕРАТ
Расчетно-пояснительная страница 87, рис. 76, табл. 20, 11 источников. ГЕНЕРАТОР ОПТИЧЕСКИХ ПОМЕХ НА ОСНОВЕ МОДУЛИРОВАННОГО ДУГОВОГО РАЗРЯДА Целью дипломного проекта является разработка прожекторной системы на основе коротко дуговой ксеноновой лампы, а также расчет излучательных характеристик в непрерывном режиме и конструкция системы с параболоидным отражателем. Исходные данные: – Шаровая ксеноновая лампа ДКсШ-1000 или ее аналог; – Средняя электрическая мощность 1 кВт; – Рабочий газ ксенон, давление в лампе 7 атм; – Расстояние между электродами 3,8 мм; Решаются следующие задачи: 1) Анализ и сравнение различных судовых прожекторов; 2) Расчет геометрии и температуры дуги; 3) Разработка конструкции генератора оптических помех на основе модулированного дугового разряда; 4) Экспериментальное определение излучательных характеристик и сравнение со значениями, полученными в теоретической части.
ВВЕДЕНИЕ
В настоящее время в России отсутствует собственное производство мощных прожекторных установок с большой дальностью луча, предназначенных для проведения навигационных, поисковых, аварийноспасательных и других работ. Практически все используемы на судах, в гражданской авиации, в пограничных войсках, подразделениях Министерства обороны мощные прожекторные установки – импортного производства. В круг решаемых такими прожекторными установками задач, помимо традиционных – освещение, навигация, аварийно-спасательные работы, могут входить также ряд принципиально новых задач и выполняемых функций, а именно: – функции помехового устройства оптико-визуальным и оптикоэлектронным средствам наблюдения, разведки и прицеливания; – функции по решению охранных задач; – функции скрытой подсветки объектов в ближней ИК области спектра. Настоящая НИОКР ориентирована на создание сверхсветосильных многофункциональных прожекторных установок нового поколения, включающих функции помехового устройства оптико-электронным средствам наблюдения, разведки и прицеливания. В качестве источника излучения в предлагаемых технических средствах используется плазменная (ксеноновая) лампа с потребляемой электрической мощностью 1 кВт. Светотехническая система – прожекторного типа с параболическим зеркалом диаметром 400мм. В традиционном прожекторном режиме лампа работает в режиме непрерывного горения. При острой фокусировке луча расходимость излучения составляет 2 градуса по уровню половинной интенсивности, осевая сила света – не менее 50 млн. кандел, энергетическая сила излучения в спектральной области 0,2…2,7 мкм – не менее 800 кВт/ср. При этом в УФ области спектра
излучается 4% от полной излучаемой мощности, видимом диапазоне (400…780 нм), в ИК диапазоне (0,78…2,7 мкм). В режиме помехового устройства оптико-электронным средствам (ОЭС) наблюдения, разведки и прицеливания прожектор работает в импульснопериодическом режиме на центральной частоте следования импульсов 700 Гц с девиацией по случайному закону в диапазоне ± 300 Гц и скважностью ~2. Такое воздействие на ОЭС вызывает эффекты полной или частичной засветки приемных элементов с потерей значительной доли регистрируемой информации, генерацию нестационарных, практически не парируемых, помех в контурах приема и анализа информации и выработки управляющих сигналов, что существенно снижает эффективность применяемых ОЭС наблюдения, разведки и прицеливания, в первую очередь, работающих в автоматизированных режимах приема и принятия решений. Это позволяет рассматривать предлагаемые технические средства в качестве перспективных средств противодействия современными роботизированным боевым комплексам ближнего боя и беспилотным летательным аппаратам.
