ДЗ 4: Групповое напряжённое резьбовое соединение

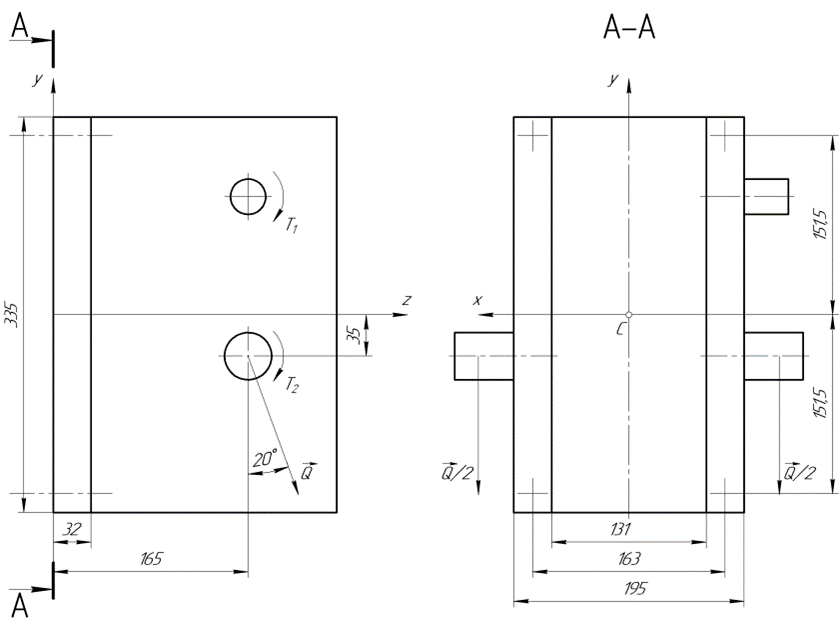

Проверить работоспособность соединения редуктора со стенкой.

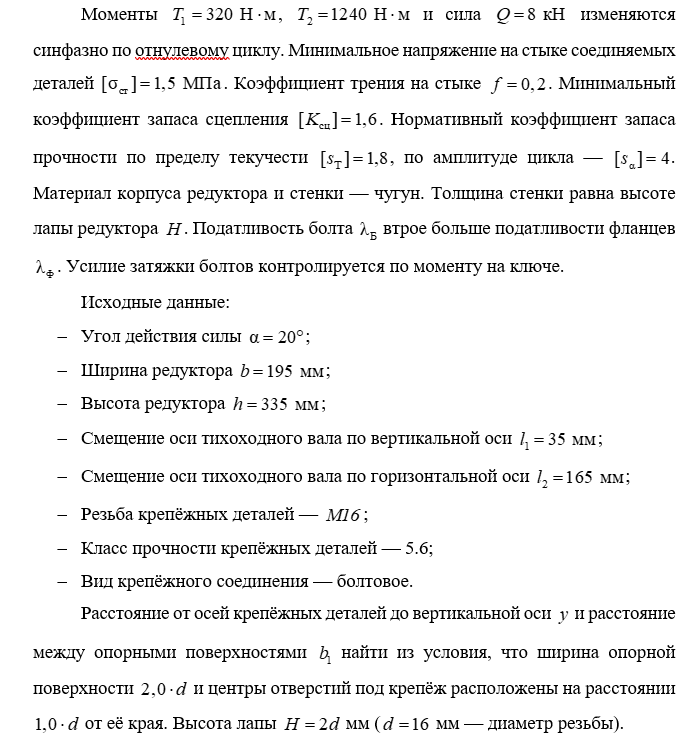

Моменты , и сила изменяются синфазно по отнулевому циклу. Минимальное напряжение на стыке соединяемых деталей . Коэффициент трения на стыке . Минимальный коэффициент запаса сцепления . Нормативный коэффициент запаса прочности по пределу текучести , по амплитуде цикла — . Материал корпуса редуктора и стенки — чугун. Толщина стенки равна высоте лапы редуктора . Податливость болта втрое больше податливости фланцев . Усилие затяжки болтов контролируется по моменту на ключе.
Исходные данные:

• Угол действия силы ;
• Ширина редуктора ;
• Высота редуктора ;
• Смещение оси тихоходного вала по вертикальной оси ;
• Смещение оси тихоходного вала по горизонтальной оси ;
• Резьба крепёжных деталей — ;
• Класс прочности крепёжных деталей — 5.6;
• Вид крепёжного соединения — болтовое.

Расстояние от осей крепёжных деталей до вертикальной оси и расстояние между опорными поверхностями найти из условия, что ширина опорной поверхности и центры отверстий под крепёж расположены на расстоянии от её края. Высота лапы мм ( мм — диаметр резьбы).
