ВВЕДЕНИЕ

В данной курсовой работе рассматриваются комплексные задачи проектирования, расчета и конструкторского оформления механического привода в рамках дисциплины «Детали машин» («Детали машин и основы конструирования»).

Выполнение курсового проекта является важнейшим этапом в подготовке инженера, способствуя развитию инженерного мышления и приобретению практических навыков. Данная работа служит средством для достижения следующих целей: обобщить и углубить знания, полученные при изучении общетехнических и специальных дисциплин, научиться применять их для решения конкретных инженерных задач. Работа над проектом призвана подготовить студентов к выполнению более сложных заданий по специальным дисциплинам.

В ходе проекта предполагается овладеть системой профессиональных навыков инженерно-конструкторской деятельности. Это включает в себя использование справочной литературы, ГОСТов, нормалей, правил оформления технической документации согласно ЕСКД, а также учет требований техники безопасности, экономичности и технологичности конструкции.

Задание на курсовой проект представляет собой технические условия для разработки широко применяемого в общем машиностроении механического привода. В рамках работы требуется спроектировать привод на основе различных типов передач (зубчатых, червячных, ременных, цепных и др.), учитывая заданные выходные параметры, режимы работы, срок службы и конкретные элементы конструкции.

2 РАСЧЕТЫ, ПОДТВЕРЖДАЮЩИЕ РАБОТОСПОСОБНОСТЬ РАЗРАБОТАННОГО ИЗДЕЛИЯ

2.1 РАЗРАБОТКА СТРУКТУРНОЙ СХЕМЫ ПРИВОДА

Техническое задание 7. Спроектировать механический привод к горизонтальному валу машины для переработки и калибровки корнеплодов (рис. 2.18). Момент Т и угловая скорость ω на валу исполнительного механизма приведены в табл. 2.18.

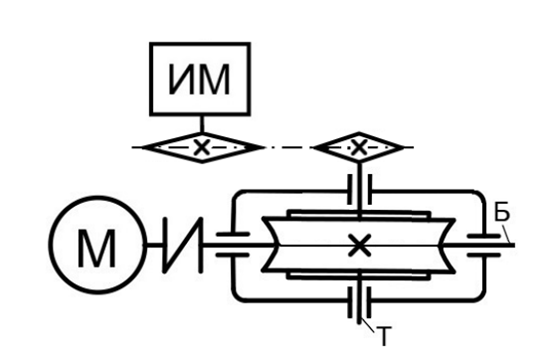

Рис. 1.1 Привод машины переработки корнеплодов

Определение степени подвижности пространственного механизма.

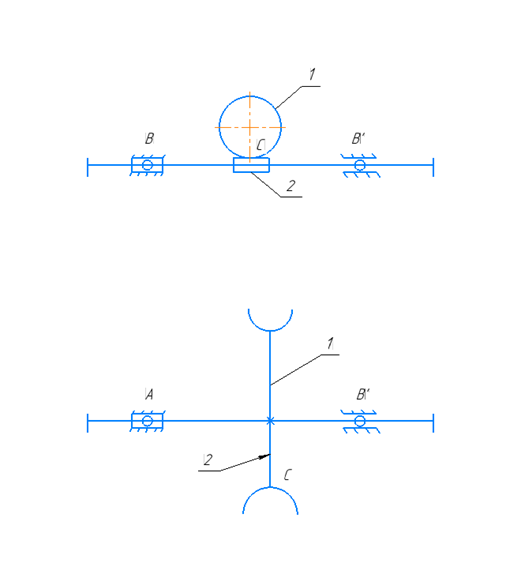

Рис. 2 Схема закрытой передачи
​
​
