Курсовая работа: Расчет и проектирование одноступенчатого цилиндрического косозубого редуктора

Вариант 12

Оглавление

Технические данные. ................................................................................................................ 2

I Выбор приводного электродвигателя. .................................................................................. 4

II Кинематический расчет привода ленточного конвейера. .................................................. 5

III Выбор материала для изготовления зубчатых колес......................................................... 7

IV Допускаемые напряжения.................................................................................................... 8

V Проектный расчет зубчатых колес редуктора. .................................................................. 11

VI Степень точности изготовления зубчатых колес. ............................................................ 13

VII Силовой расчет. .................................................................................................................. 14

VIII Проверочные прочностные расчеты. .............................................................................. 15

IX Основные параметры редуктора. (Таблица)...................................................................... 18

X Расчет валов............................................................................................................................ 19

XI Расчет шпоночного соединения. ........................................................................................ 31

XII Подбор подшипников качения. ......................................................................................... 32

XIII Выбор смазочного материала............................................................................................ 35

Список литературы......................................................................................................................36

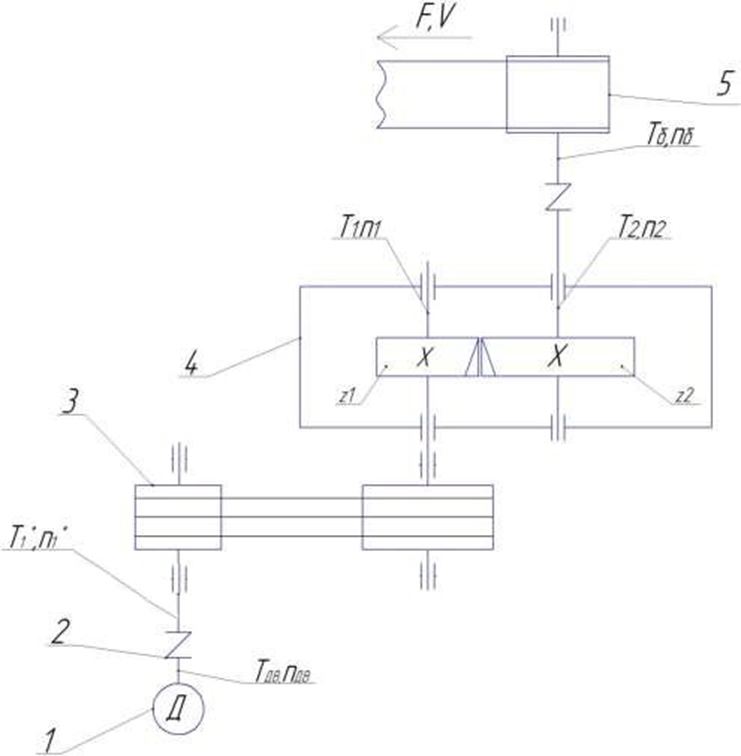

Технические данные.

Редуктор - понижающая передача, частота вращения на входе в несколько раз больше, чем на выходе, а крутящий момент на входе в несколько раз меньше, чем на выходе.

Т-вращающий момент (Н*м)

n-частота вращения (об/мин.)

редуктор –{ Т1 < Т2

𝑛1 > 𝑛2

Исходные данные:

F = 4,2 (кН) (сила натяжения конвейерной ленты);

v=1,5 м/с (окружная скорость конвейерной ленты на ободе барабана);

D = 350 мм (диаметр барабана);

L = 8 лет (срок службы привода);

Коэффициенты использования привода (год, сутки):

Кгод = 0,5

Ксут = 0,8

2

Общие требования:

Редуктор должен быть закрытым.

Редуктор должен быть реверсивным.

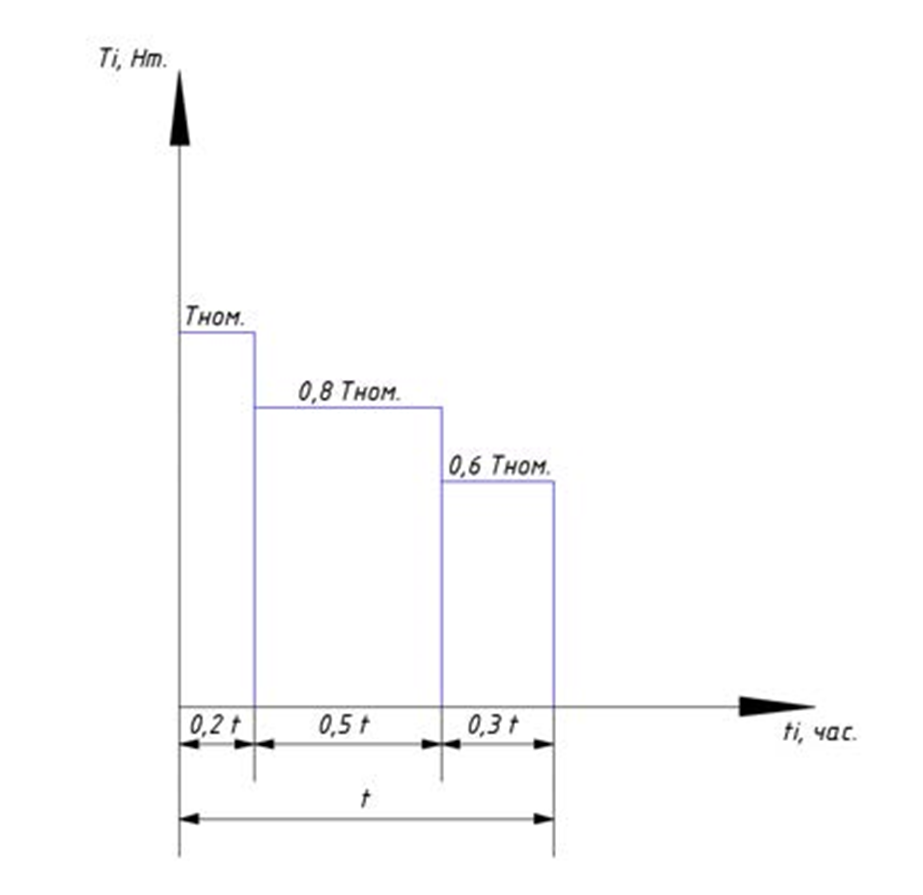

График нагрузки.

Где: T_i – текущее значение крутящего момента.

T_ном – номинальный крутящий момент (длительно действующий).

Текущее значение крутящего момента соответствует определенному промежутку времени t_i, измеренному в долях от общего срока службы привода t.

3
