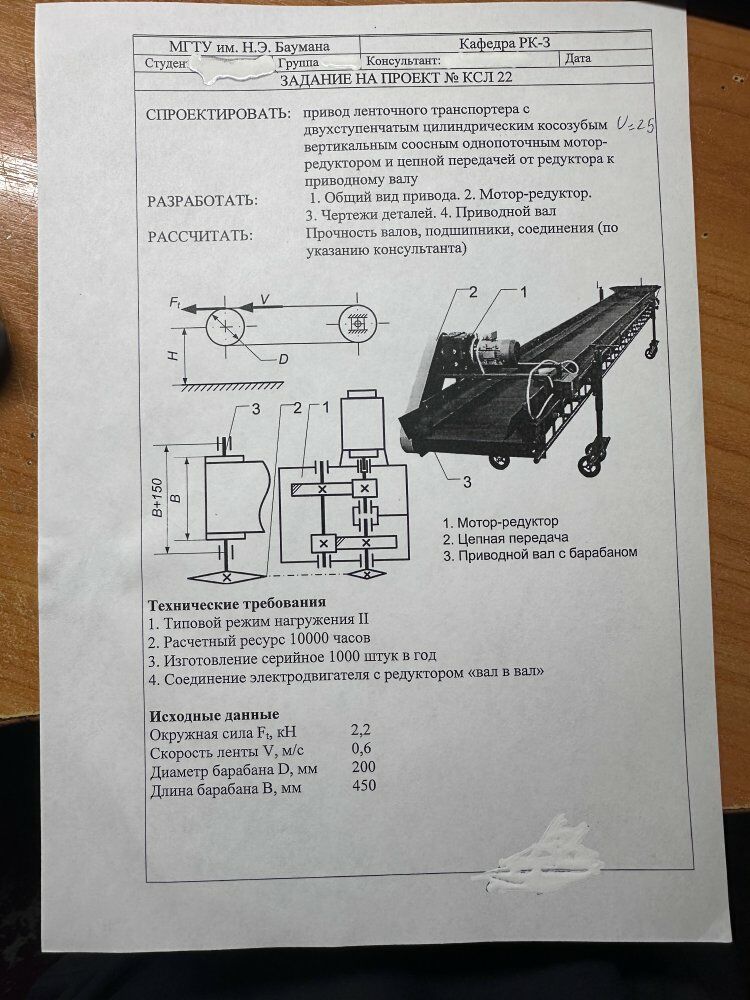

Привод ленточного транспортера с двухступенчатым цилиндрическим косозубым вертикальным соосным однопоточным мотор-редуктором и цепной передачей от редуктора к приводному валу
Описание
Курсовая сделана в программе компас.
Файл содержит:
-ЛИСТЫ КОМПАС;
-листы пдф;
- РПЗ;
- Расчет ЭВМ;
- мои расчеты в тетради.
![]()
Файл содержит:
-ЛИСТЫ КОМПАС;
-листы пдф;
- РПЗ;
- Расчет ЭВМ;
- мои расчеты в тетради.
Файлы условия, демо
Характеристики курсовой работы
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Программы
Просмотров
448
Размер
67,21 Mb
Список файлов
детмаш студизба
Чертежи компас
Колесо зубчатое.cdw
Привод.cdw
Приводной вал.cdw
Спецификация редуктор.cdw
вал деталь.cdw
звездочка.cdw
редуктор.cdw
расчеты в тетради
IMG_3897.HEIC
IMG_3898.HEIC
IMG_3899.HEIC
IMG_3900.HEIC
IMG_3901.HEIC
IMG_3902.HEIC
IMG_3903.HEIC
IMG_3904.HEIC
IMG_3905.HEIC
IMG_3906.HEIC
IMG_3907.HEIC
IMG_3908.HEIC
IMG_3909.HEIC
IMG_3910.HEIC
IMG_3911.HEIC
IMG_3912.HEIC
IMG_3913.HEIC
IMG_3914.HEIC
IMG_3915.HEIC
IMG_3916.HEIC
IMG_3917.HEIC
13 октября 2024 в 21:55
Вопросы
Вопрос
Про быстроходный вал- это вал-шестерня. Шестерня нарезается сразу на валу. Подшипников не должно быть. Точно не могу сказать, почему, наверно из-за того, что соединение с валом ЭД «вал-вал»
Хорошо, понял
Тогда жду исправленный чертеж и спецификацию. Очень надеюсь, что остальное все правильно)
Вопрос
Какой электродвигатель здесь выбран?
АИР 80А2/2850
Расчетов в РПЗ нет,получается?
Меня все устраивает. Хотелось лишь узнать, есть ли расчеты в РПЗ?
В рпз есть расчеты. Также в файле есть расчеты, которые не вошли в рпз.
У нас просто требуют расчеты в РПЗ. А там, как я понял, ЭВМ посчитала все в пункте 1.3?
В пункте 1.3 написано, что выдала ЭВМ и какой вариант выбираем. 3д модели нет, все тупо чертилось.
А что за ЭВМ? Я не совсем понял
Программа, которая рассчитывает передачи (диаметры колес, моменты, силы). Должна быть на сайте кафедры.
не вижу на чертеже редуктора обозначения под номером 7 и 9
и под номером 5 на чертеже редуктора указан не тихоходный вал
Да, я напутала с позициями и со спецификацией. Тихоходный вал-5, крышка подшипника-9 (на чертеже указана 4), также неправильно указана манжета (должна быть 31, а на чертеже 3), винт крышки подшипника не 5. Честно, не знаю, как так вышло. Извините. Исправлю.
И про быстроходный прочитайте, пожалуйста. На чертеже редуктора на быстроходном вале нет подшипника с одной стороны
И почему быстроходный вал в чертеже редуктора не продолжен? Он обрывается справа, где шестерня находится
Есть 3д модель данного редуктора?
