Курсовая работа ДМ: ДМ 316 - Проектирование ленточного транспортера с червячным мотор-редуктором (верхнее расположение червяка)
-64%
Описание

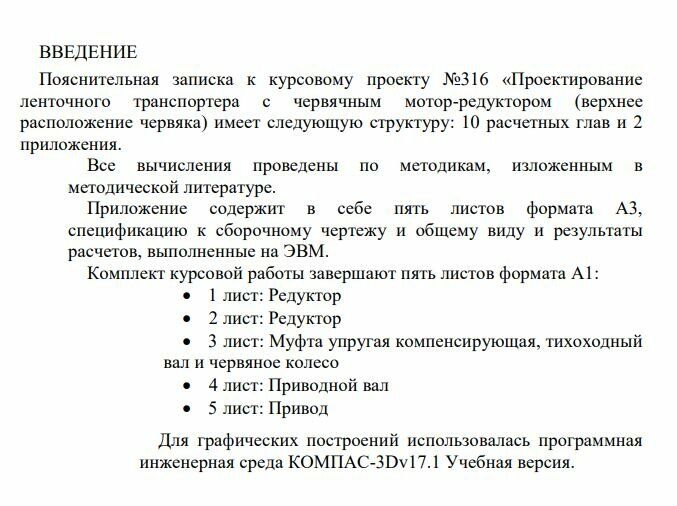

ВВЕДЕНИЕ
Пояснительная записка к курсовому проекту «Проектирование ленточного транспортера с червячным мотор-редуктором (верхнее расположение червяка) имеет следующую структуру: 10 расчетных глав и 2 приложения. Все вычисления проведены по методикам, изложенным в методической литературе. Приложение содержит в себе пять листов формата А3, спецификацию к сборочному чертежу и общему виду и результаты расчетов, выполненные на ЭВМ. Комплект курсовой работы завершают пять листов формата А1: 1 лист: Редуктор 2 лист: Редуктор 3 лист: Муфта упругая компенсирующая, тихоходный вал и червяное колесо 4 лист: Приводной вал 5 лист: Привод Для графических построений использовалась программная инженерная среда КОМПАС-3Dv17.1 Учебная версия.
![]()
Пояснительная записка к курсовому проекту «Проектирование ленточного транспортера с червячным мотор-редуктором (верхнее расположение червяка) имеет следующую структуру: 10 расчетных глав и 2 приложения. Все вычисления проведены по методикам, изложенным в методической литературе. Приложение содержит в себе пять листов формата А3, спецификацию к сборочному чертежу и общему виду и результаты расчетов, выполненные на ЭВМ. Комплект курсовой работы завершают пять листов формата А1: 1 лист: Редуктор 2 лист: Редуктор 3 лист: Муфта упругая компенсирующая, тихоходный вал и червяное колесо 4 лист: Приводной вал 5 лист: Привод Для графических построений использовалась программная инженерная среда КОМПАС-3Dv17.1 Учебная версия.
Файлы условия, демо
Характеристики курсовой работы
Предмет
Учебное заведение
Семестр
Номер задания
Вариант
Просмотров
497
Размер
2,21 Mb

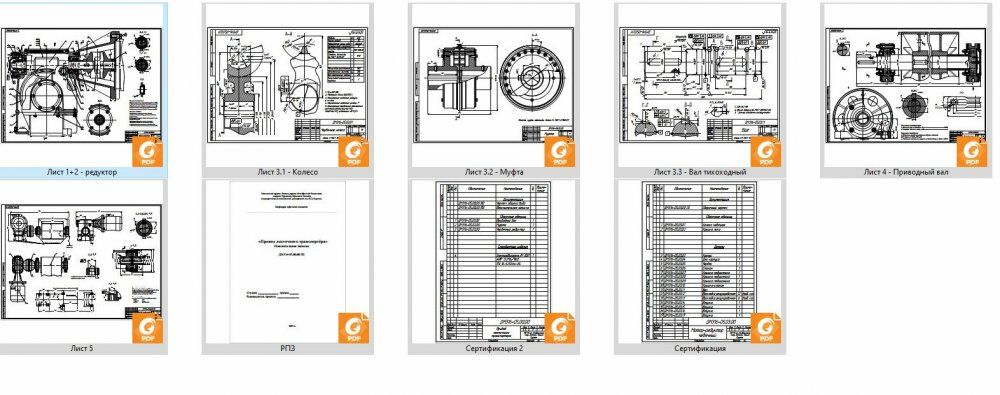

Список файлов
Проектирование ленточного транспортера с червячным мотор-редуктором (верхнее расположение червяка)

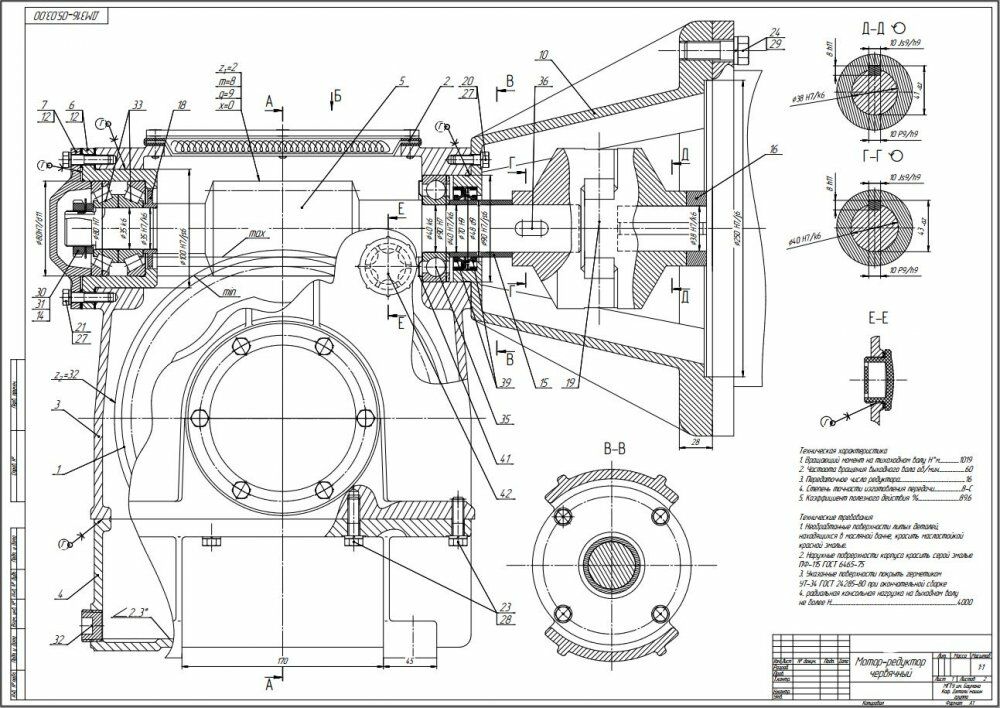

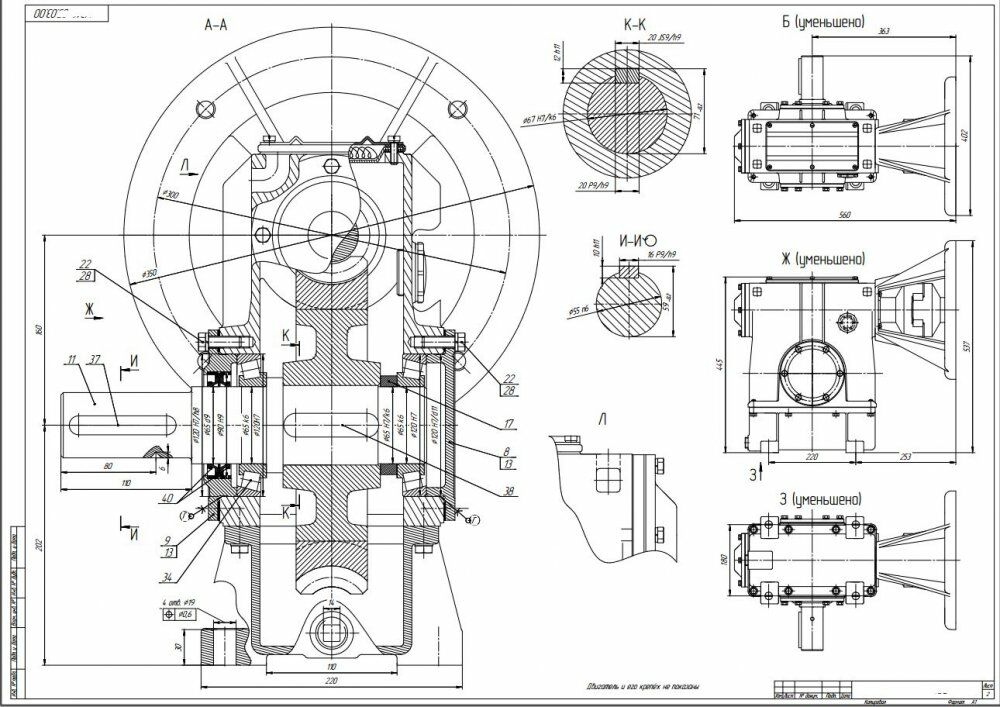

Лист 1+2 - редуктор.pdf
Лист 3.1 - Колесо.pdf
Лист 3.2 - Муфта.pdf
Лист 3.3 - Вал тихоходный.pdf
Лист 4 - Приводный вал.pdf

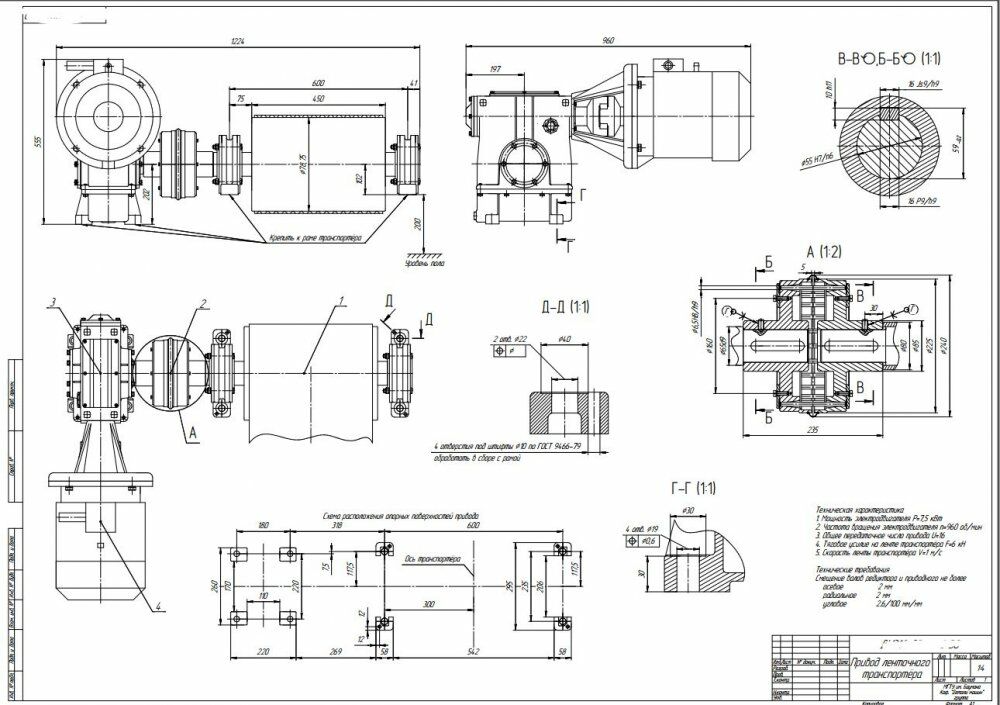

Лист 5.pdf
РПЗ.pdf
Сертификация 2.pdf
Сертификация.pdf

Друзья, спасибо за доверие! Если вам понравилась работа – поставьте 5⭐ и напишите отзыв. Это поможет другим студентам, а мне даст силы делать ещё больше качественных материалов для вас 🔥
