ДМ 1712 - Проектирование привода ленточного транспортера с двухпоточным соосным косозубым редуктором (вторая ступень с внутренним зацеплением)
-64%
Описание
Чертеж PDF в формате A1

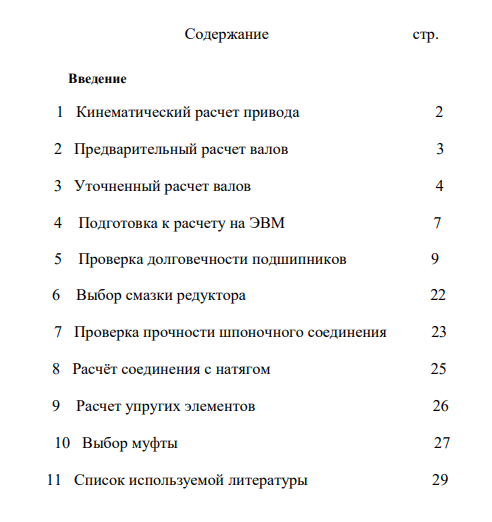

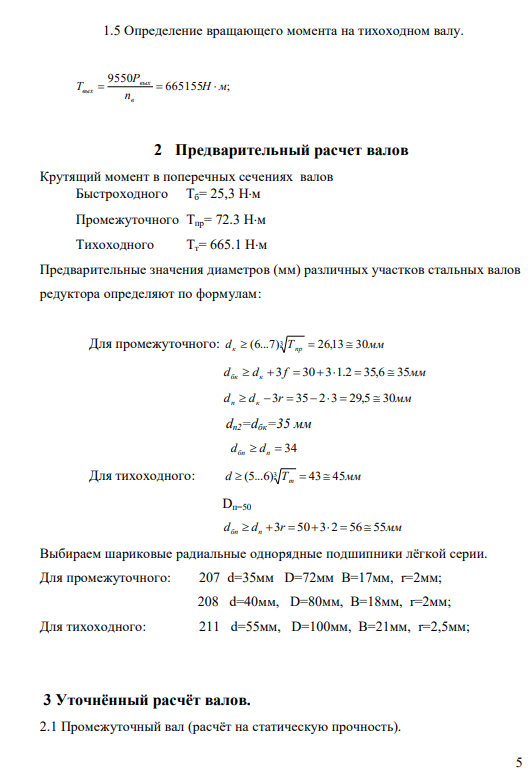

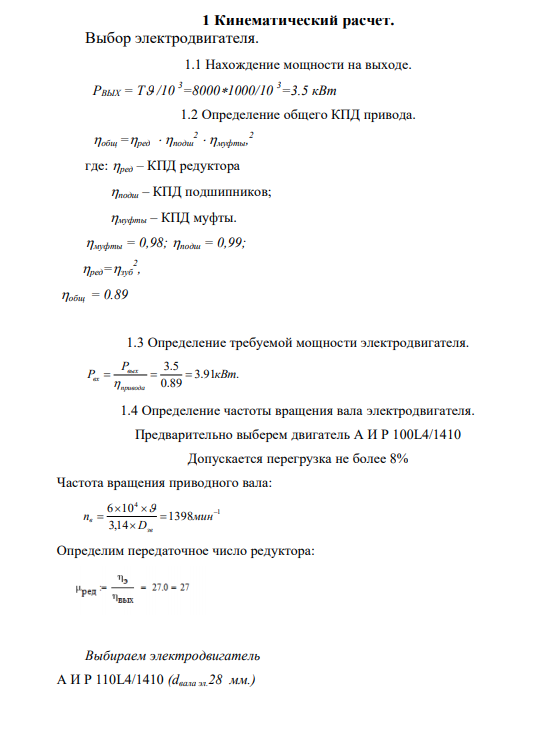

Курсовой проект по дисциплине "Детали Машин". Работа посвящена проектированию редуктора соосного двухпоточного двуступенчатого редуктора для привода скребкового транспортераПроектирование привода ленточного транспортера с двухпоточным соосным косозубым редуктором (вторая ступень с внутренним зацеплением) имеет следующую структуру : одиннадцать глав и одно приложение. Все вычисление проведены по методикам и изложены в методической литературе [1][3].
Приложение содержит в себе пять листов формата а3, Спецификацию на сборочный чертеж и спецификацию на чертеж общего вида.
Комплект курсовой работы завершают 5 листов формата А1:

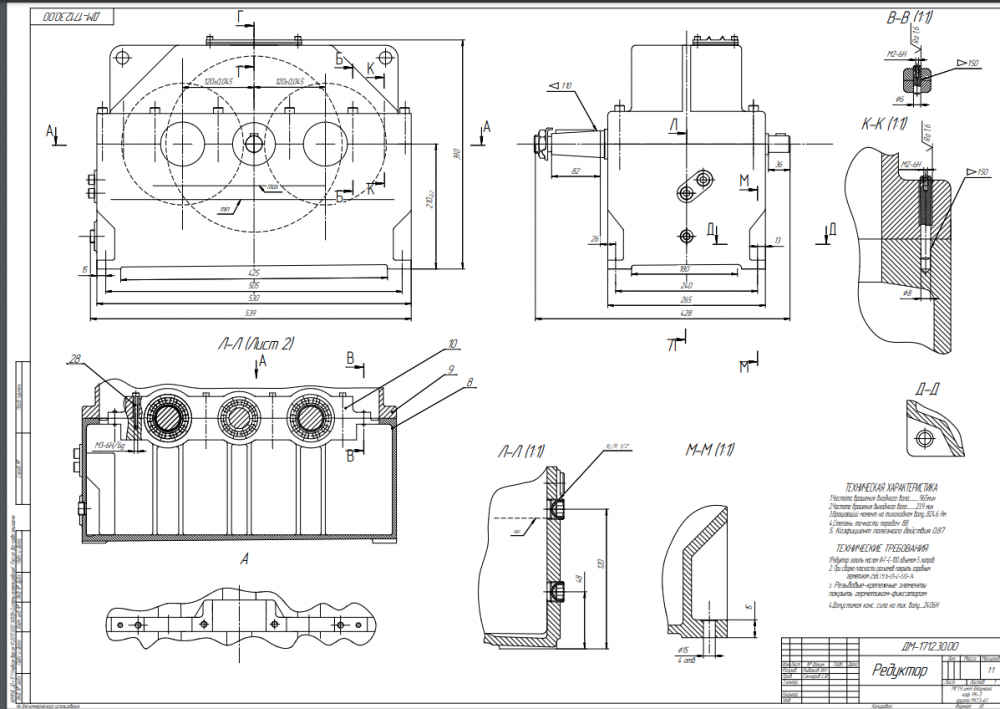

1 Лист : Редуктор

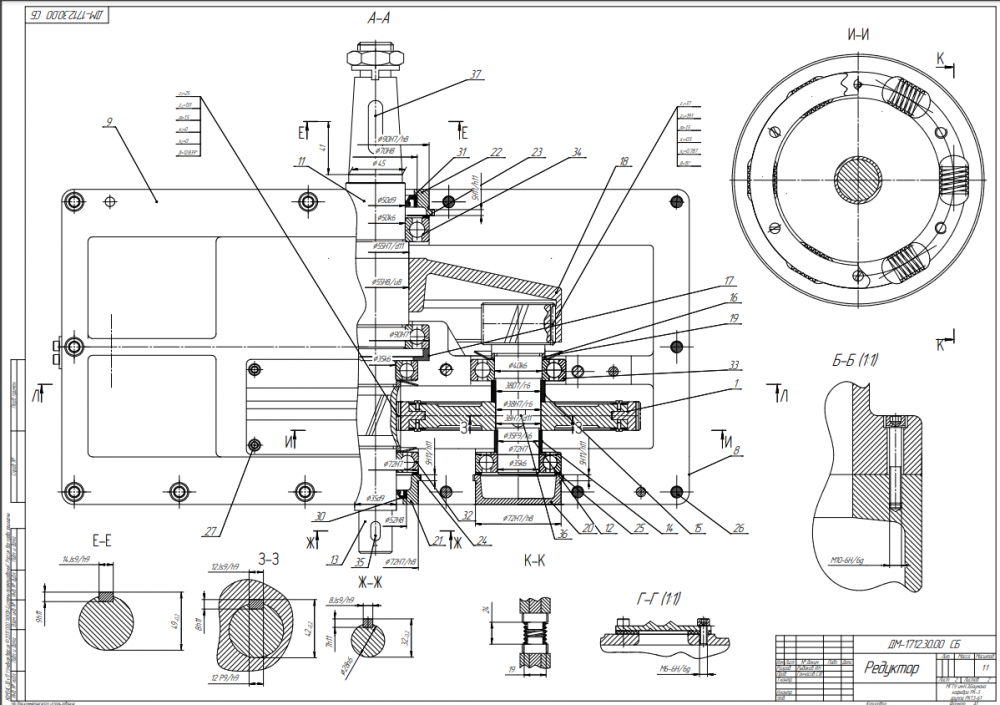

2 Лист : Редуктор
3 Лист : Упруго-предохранительная муфта , тихоходный вал и зубчатое колесо
4 Лист : Приводной вал

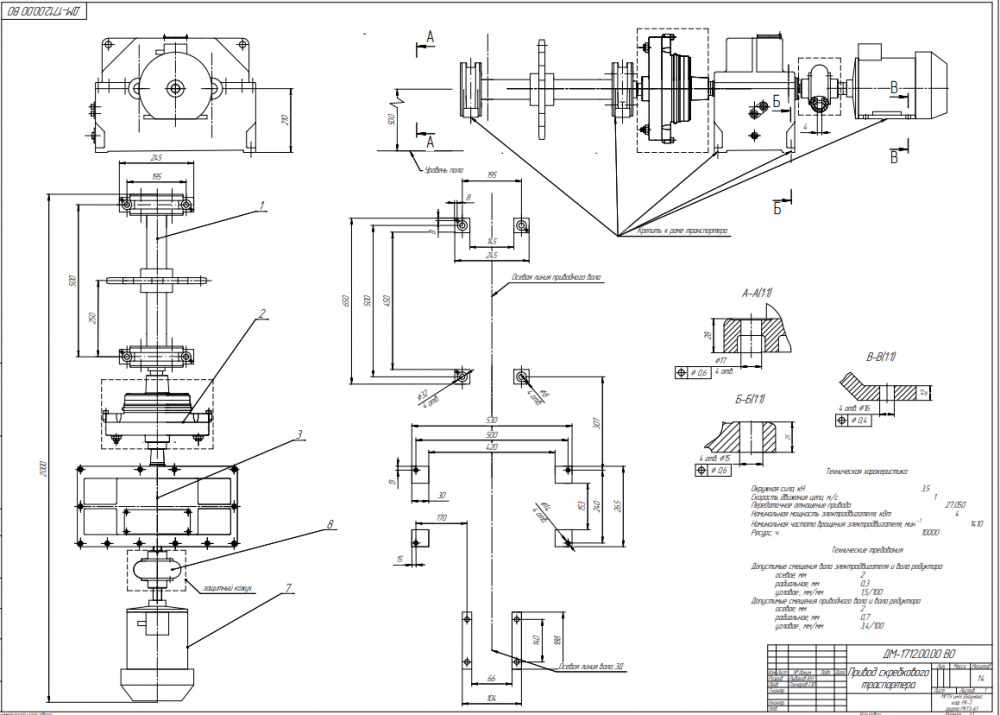

5 Лист: Чертеж общего вида привода
Для графический построение использовалась программа Компас 3D v17.1 Стандартные изделия взяты из библиотек стандартных изделий.
Характеристики курсовой работы
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Вариант
Просмотров
177
Размер
2,2 Mb
Список файлов
Проектирование привода ленточного транспортера с двухпоточным
Вал.pdf
Колесо.pdf
Лист 1 -Редуктор.pdf
Лист 2 - редуктор.pdf
Лист 3.pdf
Лист 4 - вал приводной.pdf
Лист 5.pdf
Муфта.pdf
Приложение.pdf
РПЗ.pdf
