Курсовая работа ДМ: Привод ленточного транспортера вариант 447

Привод ленточного транспортера

ДМ 447-05

Содержание

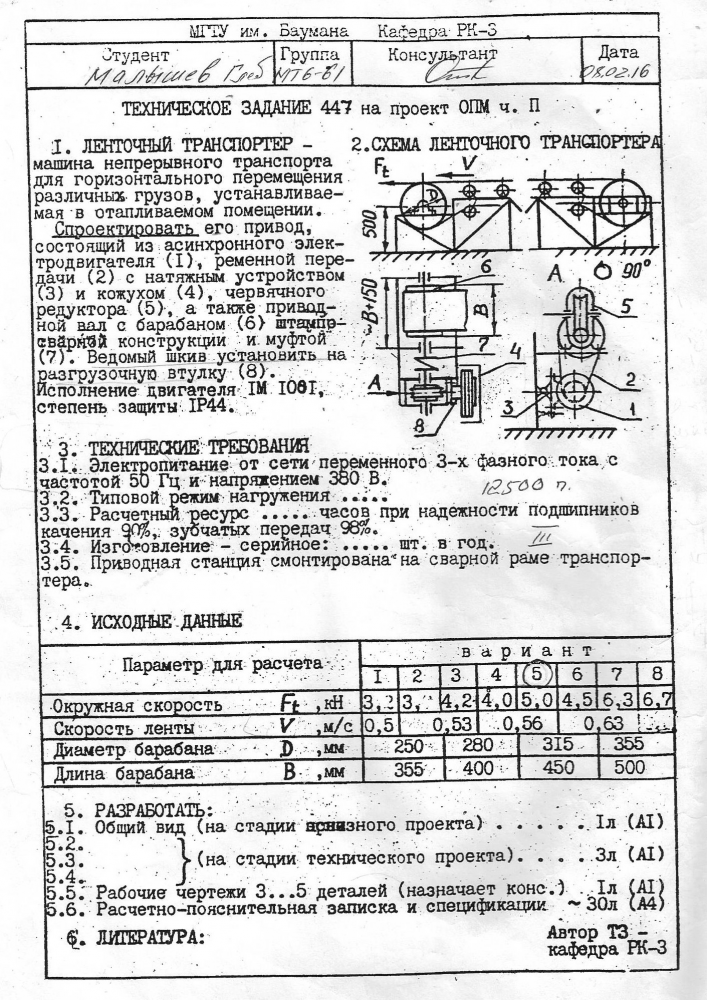

Техническое задание______________________________________________________3
Введение_______________________________________________________________4
1. Кинематический и энергетический расчет__________________________________5
1.1. Выбор электродвигателя_____________________________________________5
1.2. Вращающие моменты на валах привода________________________________5
2. Проектирование червячного редуктора____________________________________7
2.1. Расчет параметров передачи на ЭВМ___________________________________7
2.2. Эскизный проект и последовательность проектирования___________________7
2.3. Проверочные расчеты соединений редуктора____________________________8
2.4. Расчет подшипников_________________________________________________9
2.4.1. Расчет подшипников быстроходного вала__________________________10
2.4.2. Расчет подшипников тихоходного вала_____________________________13
2.4.3. Расчет подшипников приводного вала_____________________________16
2.5. Расчет валов______________________________________________________18
2.5.1. Расчет быстроходного вала______________________________________18
2.5.2. Расчет тихоходного вала_________________________________________18
2.6. Регулирование передачи и подшипников_______________________________20
2.7. Система смазывания редуктора______________________________________21
3. Проектирование муфты_________________________________________________22
4.1. Выбор муфты_____________________________________________________22
4.2. Расчет основных размеров__________________________________________22
Заключение____________________________________________________________23
Список использованной литературы________________________________________24
Распечатки с расчетами на ЭВМ отсутствуют!

Введение

Целью выполнения курсового проекта является спроектировать привод ленточного транспортера.
Составными частями привода являются электродвигатель, ременная передача с натяжным устройством, червячный редуктор, муфта и сварная рама для их крепления.
Устройство привода следующее: вращающий момент передается с электродвигателя на входной вал редуктора с помощью ременной передачи; с выходного вала редуктора через упругую муфту на приводной вал.
Требуется выполнить необходимые расчеты, выбрать наилучшие параметры схемы и разработать конструкторскую документацию, предназначенную для изготовления привода:

• чертеж общего вида червячного редуктора (на стадии эскизного проекта);
• сборочный чертеж редуктора (на стадии технического проекта);
• рабочие чертежи деталей редуктора;
• чертеж общего вида упругой муфты;
• чертеж общего вида привода;

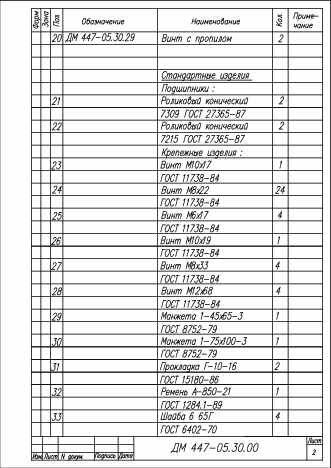

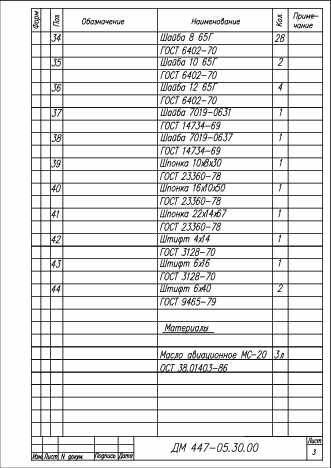

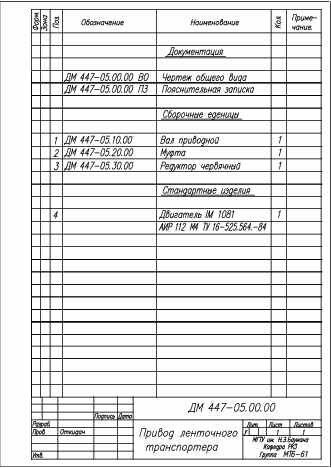

• расчетно-пояснительную записку и спецификации.

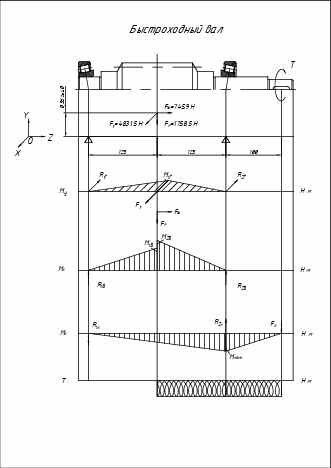

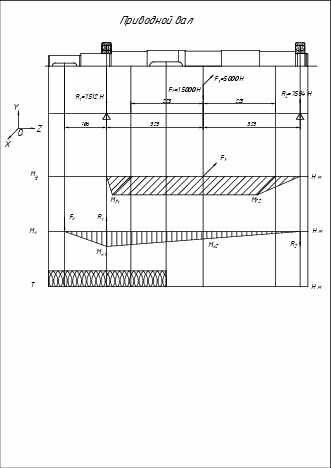

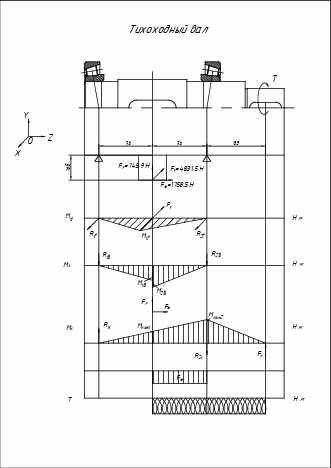

Эпюры

Чертежи

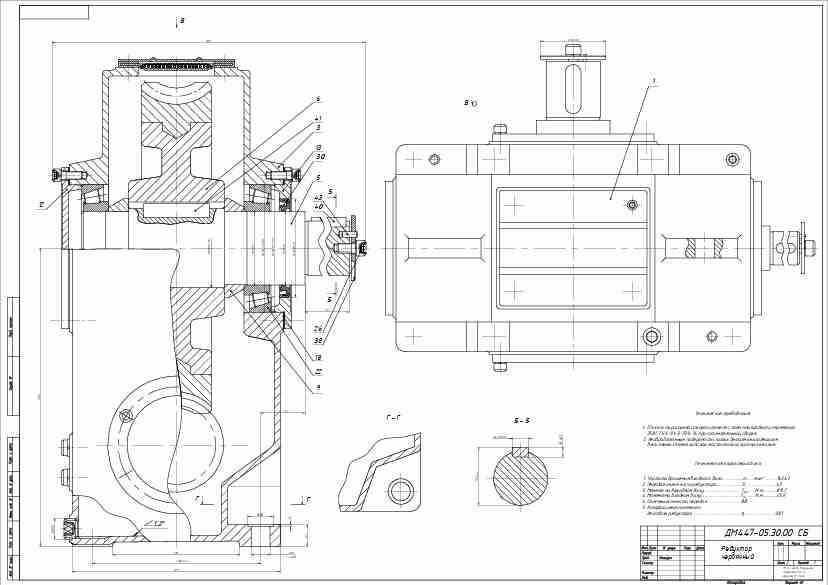

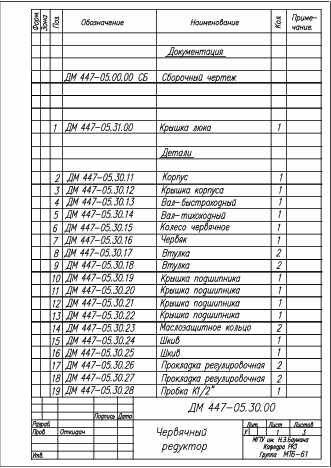

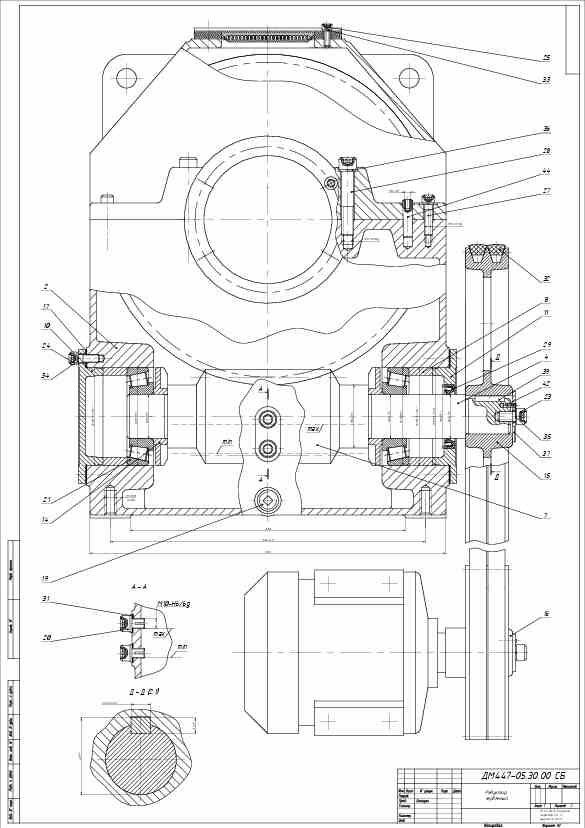

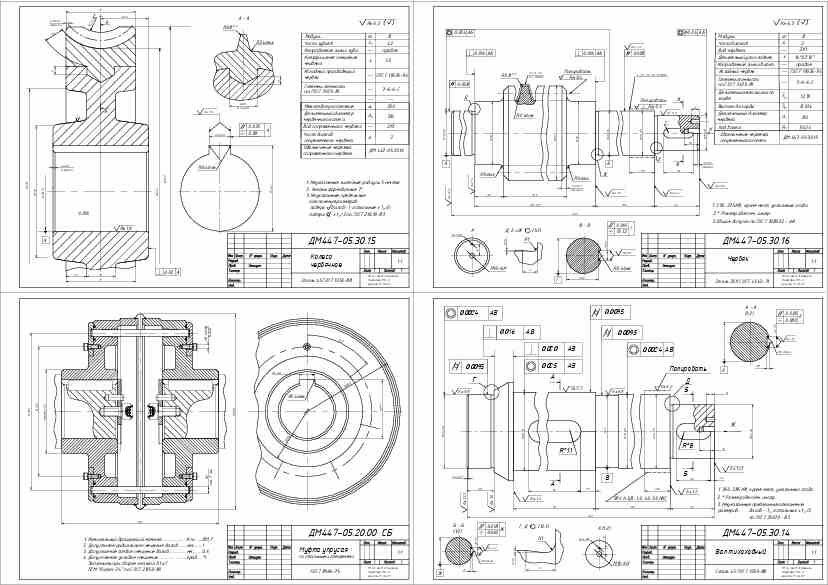

Лист 1-2 - Редуктор червячный Лист 3 - Деталировка (Колесо червячное; Червяк; Муфта упругая со стальными стержнями; Вал тихоходный)

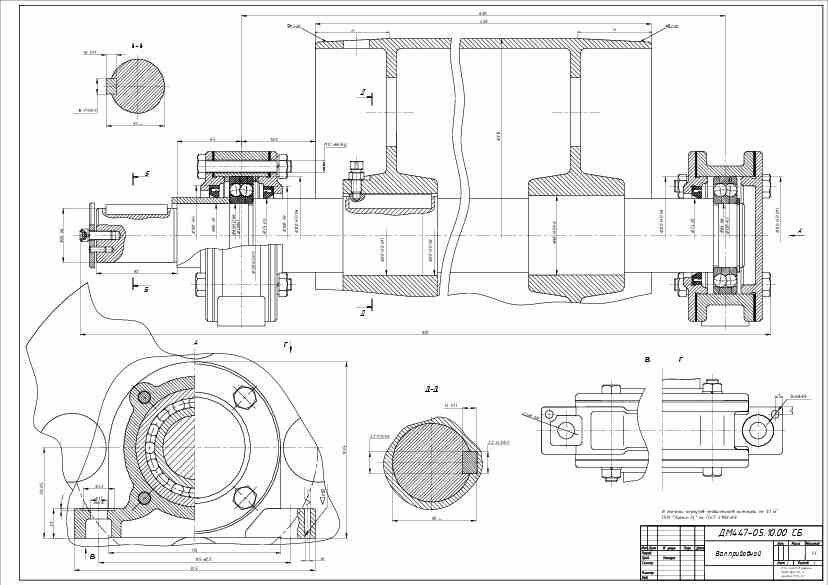

Лист 4 - Приводной вал

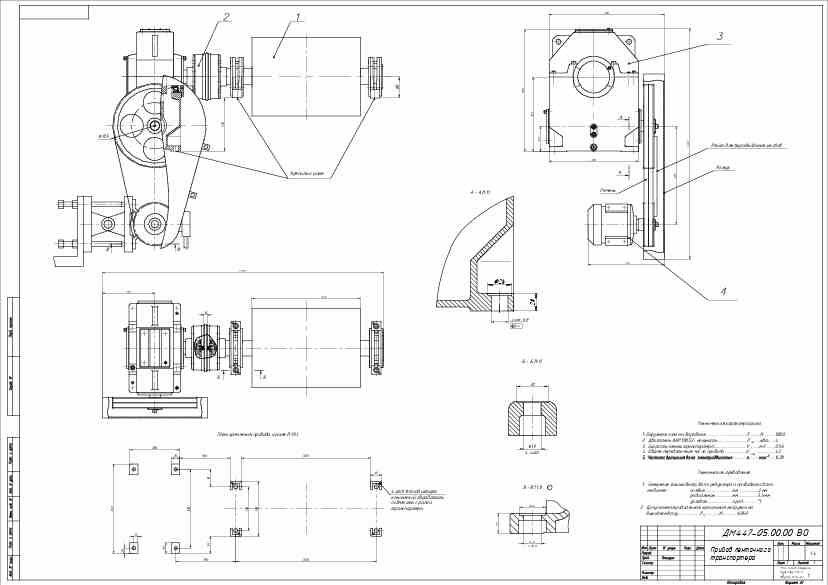

Лист 5 - Привод ленточного транспортера
