Курсовая работа ДМ: Привод ленточного транспортера вариант 341

Привод ленточного транспортера
ДМ 341-05

Содержание

Краткие сведения о ленточном транспортере_4
2.Описание последовательности сборки и разборки отдельных устройств, сборки и регулирования червячного зацепления, регулировки подшипников качения, а также выбор посадок колец подшипника_4
2.1. Регулирование червячных передач_4
2.2. Регулировка подшипников качения_5
2.2.1. Регулировка подшипников качения быстроходного вала_5
2.2.2. Регулировка подшипников качения тихоходного вала_6
2.3. Выбор посадок подшипников_6
2.4. Монтаж и демонтаж подшипников качения_6
3. Кинематический расчет_7
3.1. Выбор электродвигателя_7
3.2. Определение передаточного отношения привода_7
3.3. Определение вращающих моментов на валах приводов_7
4. Анализ результатов на ЭВМ_8
5. Расчет червячной передачи_9
6. Проектирование червячного редуктора_10
6.1. Корпус_10
6.2. Червяк_11
6.3. Червячное колесо_12
6.3.1. Размеры и характеристики ч. к. _12
7. Регулирование зацепления_12
8. Смазывание червячной передачи_13
8.1.Выбор смазочного материала_13
8.2. Смазочные устройства_13
9. Расчет валов и подшипников.
9.1. Расчет вала быстроходной ступени (червяка)_14
9.1.1.Определение радиальных реакций_14
9.1.2. Расчет вала на статическую прочность_16
9.1.3. Расчет подшипников_17
9.2. Расчет вала тихоходной ступени (червячного колеса) _19
9.2.1. Определение радиальных реакций_19
9.2.2. Расчет вала на статическую прочность_22
9.2.3. Расчет вала на прочность по коэффициентам концентрации_23
9.3. Расчет приводного вала_25
9.3.1. Расчет вала на статическую прочность_27
9.3.2. Расчет вала на прочность по коэффициентам концентрации_28
9.3.3. Расчет подшипников_30
9.4. Выбор посадок подшипников_31
10. Расчет соединений_31
10.1. Расчет шпоночных соединений_31
10.1.1. Шпоночные соединения для передачи вращающего момента с вала двигателя на вал быстроходной ступени_32
10.1.2. Шпоночные соединения для передачи вращающего момента с тихоходного вала на муфту и с муфты на приводной вал_33
10.2. Соединение приводной вал – диск барабана_3310.3. Подбор посадки с натягом для соединения тихоходный вал-ступица_34
11. Расчет муфты_35
Список используемой литературы_37
Распечатки с расчетами на ЭВМ отсутствуют!

1. Краткие сведения о ленточном транспортере.

Ленточный транспортер – машина непрерывного транспорта для горизонтального перемещения различных грузов, устанавливаемая в отапливаемом помещении. С его помощью можно также перемещать сыпучие и кусковые материалы. Транспортер широко применяют для механизации погрузочно-разгрузочных операций, для транспортировки изделий в технологических поточных линиях и т.д.
В настоящее время известно большое количество разнообразных транспортирующих устройств, различающихся как по принципу действия, так и по конструкции.

Чертежи

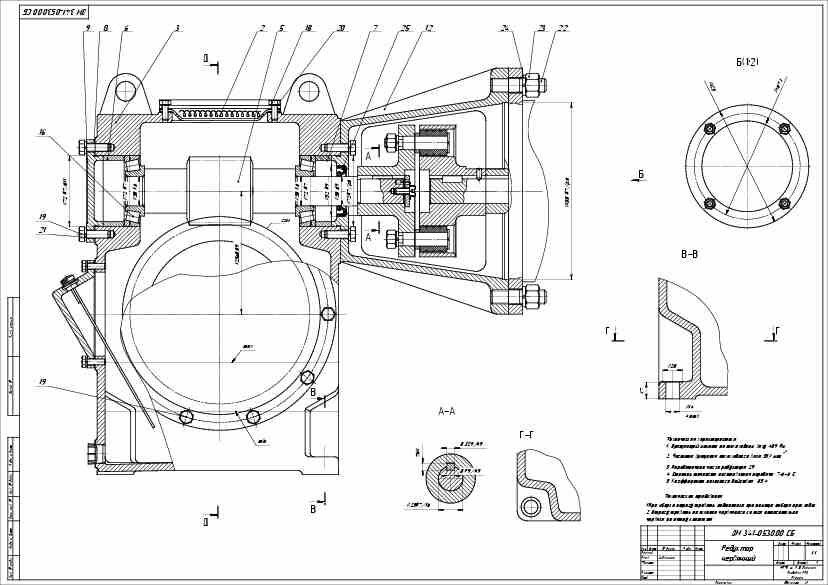

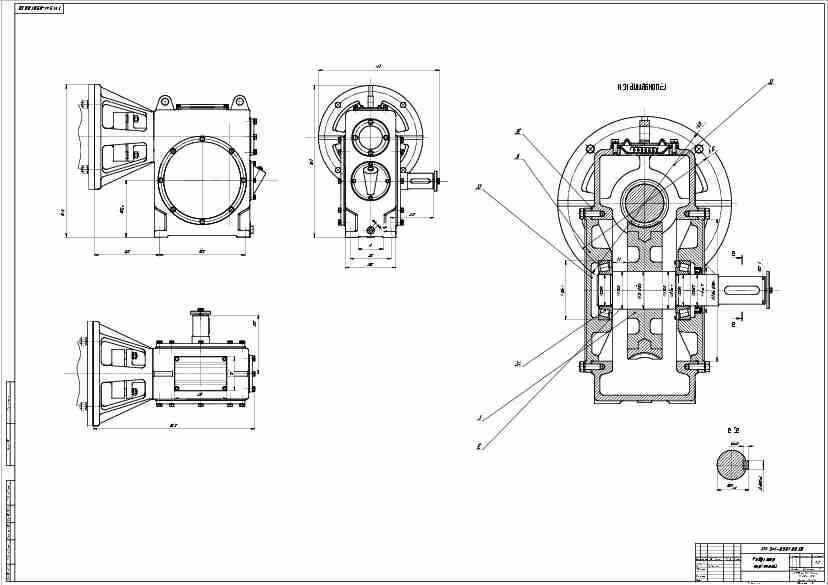

Лист 1-2 - Редуктор и Спецификация (КОМПАС)

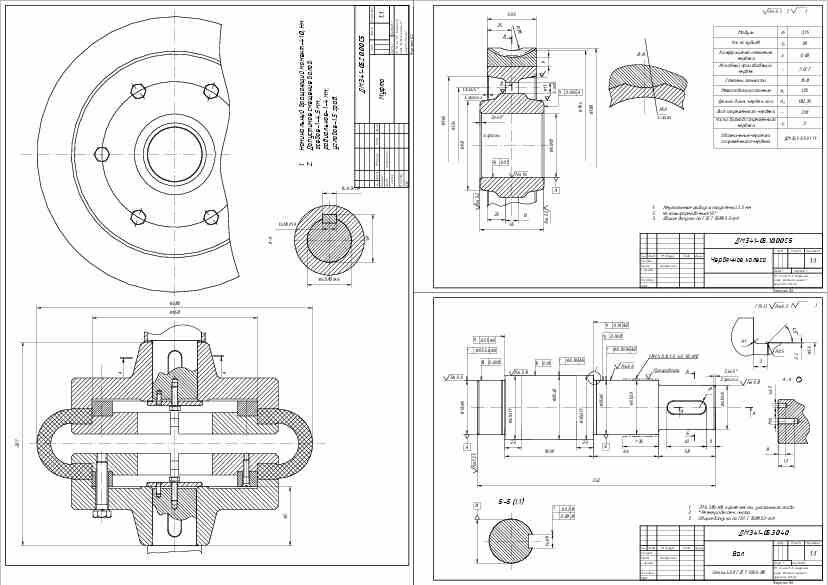

Лист 3 - Деталировка (Муфта; Червячное колесо; Вал) (AutoCad)

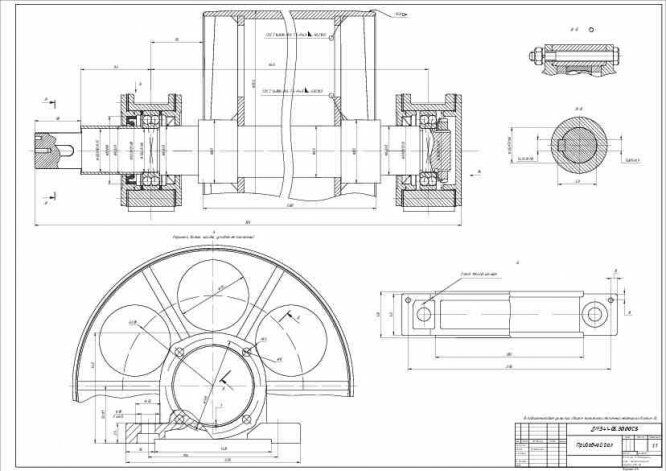

Лист 4 - Приводной вал (AutoCad)

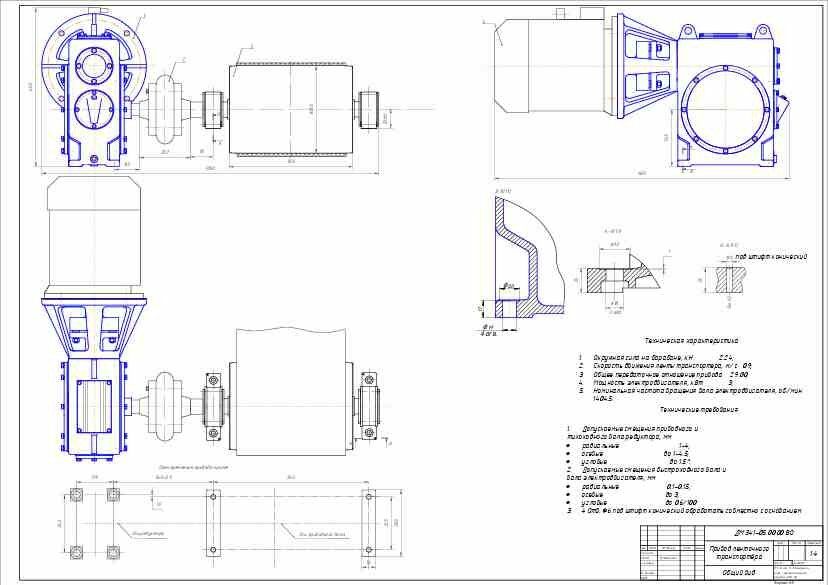

Лист 5 - Привод ленточного транспортера (AutoCad)
