Курсовая работа ДМ: Привод цепного конвейера вариант 8

Привод цепного конвейера ДМ-08-02

Оглавление

• Техническое задание 2
• 1. Кинематический расчет привода 4
• 1.1. Подбор электродвигателя 4
• 1.2. Определение частоты вращения и вращающего момента на тихоходном валу редуктора 5
• 1.3. Расчет параметров передачи на ЭВМ 5
• 2. Проектирование редуктора 6
• 2.1. Эскизное проектирование 6
• 2.2. Техническое проектирование 8
• 2.3. Расчет подшипников 11
• 2.4. Расчет шпоночных соединений 11
• 2.5. Расчет шлицевого соединения 13
• 2.6. Расчет соединения с натягом 14
• 3. Расчет валов на статическую прочность и сопротивление усталости 14
• 4. Проектирование муфты 15
• 4.1. Выбор муфты 15
• 5. Выбор смазочных материалов 15
• 5.1. Смазывание передач 15
• 5.2. Смазывание подшипников 16
• 6. Проектирование звездочки цепной передачи 16
• Заключение 18
• Список использованной литературы 18
• Приложения 19

Техническое задание

Целью выполнения курсового проекта является спроектировать привод цепного конвейера.
Цепной конвейер – машина непрерывного транспорта для горизонтального перемещения (в сравнении с ленточным) относительно тяжелых грузов, с высокой температурой (например, деталей машин). Устанавливается в отапливаемых помещениях.
Проектируемый привод цепного конвейера состоит из асинхронного электродвигателя, цилиндрического одноступенчатого редуктора, соединяющей их упругой муфты, цепной передачи с предохранительным устройством, а также из приводного вала с двумя звездочками для тяговой цепи по ГОСТ 588-81.
Составными частями привода являются асинхронный электродвигатель, цепная передача с предохранительной муфтой, одноступенчатый цилиндрический редуктор, упругая муфта, приводной вал.
Устройство привода следующее: Вращающий момент передается с электродвигателя на редуктор через упругую муфту; с выходного вала редуктора через цепную передачу на приводной вал.
Требуется выполнить необходимы расчеты, выбрать наилучшие параметры схемы и разработать конструктивную документацию, предназначенную для изготовления привода:
- чертеж общего вида редуктора (на стадии эскизного проекта);
- сборочные чертежи редуктора (на стадии технического проекта);
- сборочный чертеж ведомой сзвездочки с предохранительной муфтой;
- сборочный чертеж привода;
- расчетно-пояснительную записку и спецификации.

Чертежи

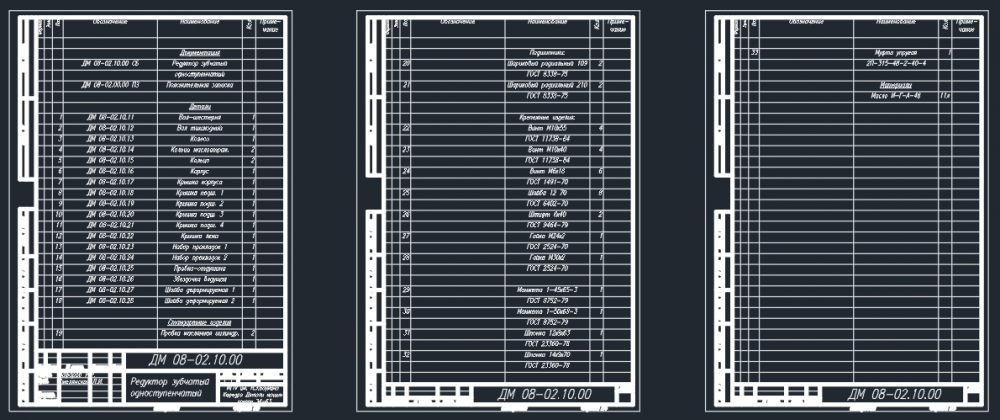

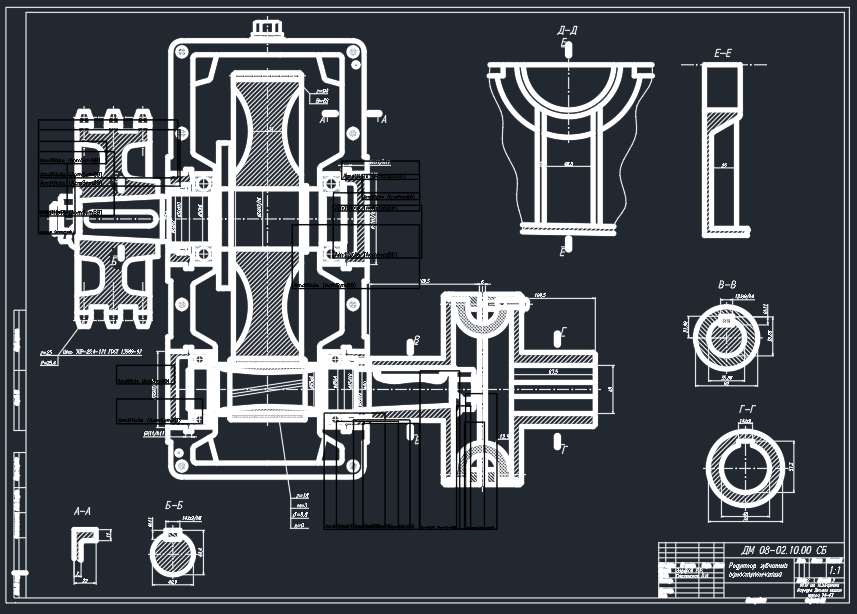

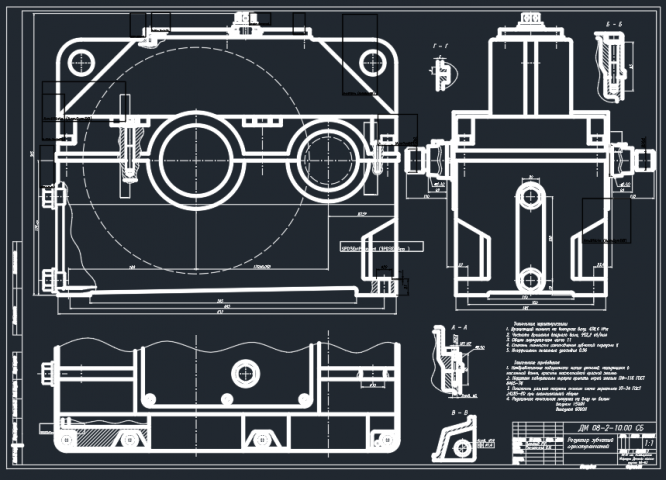

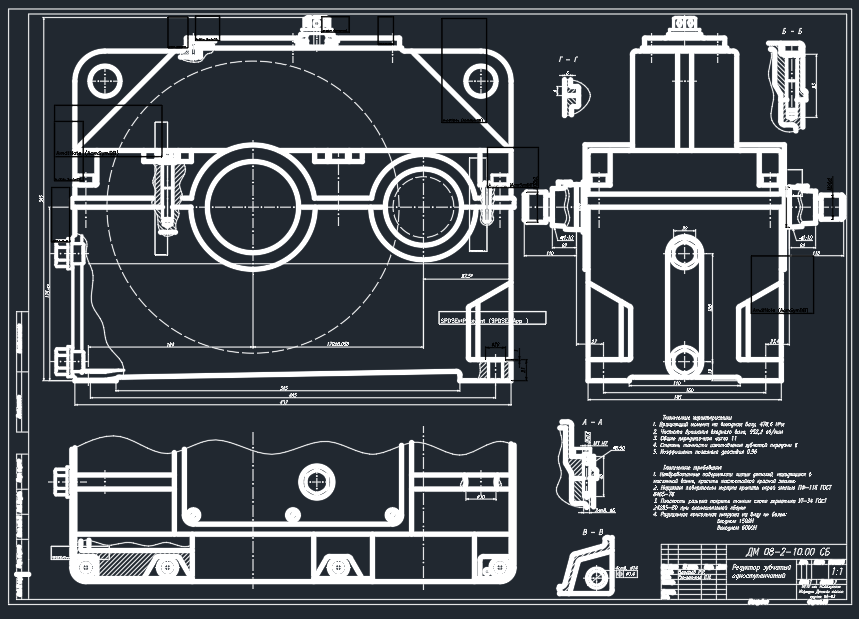

Лист 1,2 - Редуктора зубчатый одноступенчатый + Спецификация

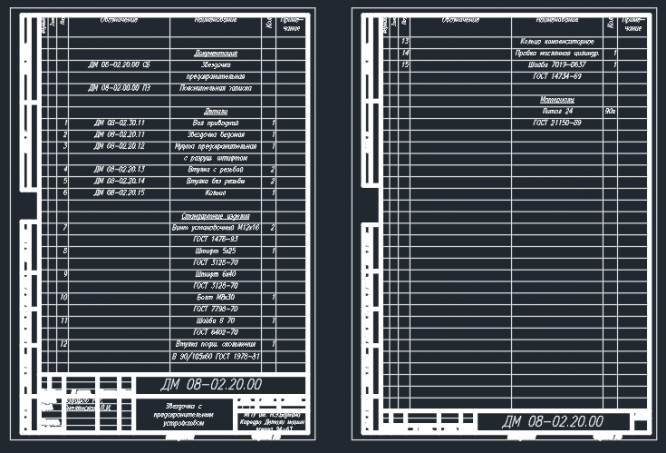

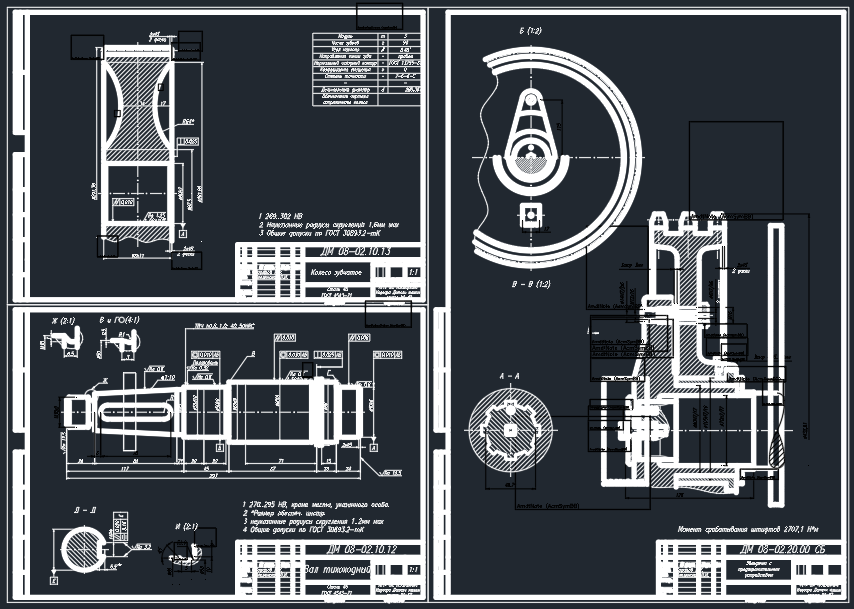

Лист 3 - Деталировка (Колесо зубчатое; Вал тихоходный; Звездочка с предохранительным устройством + Спецификация)

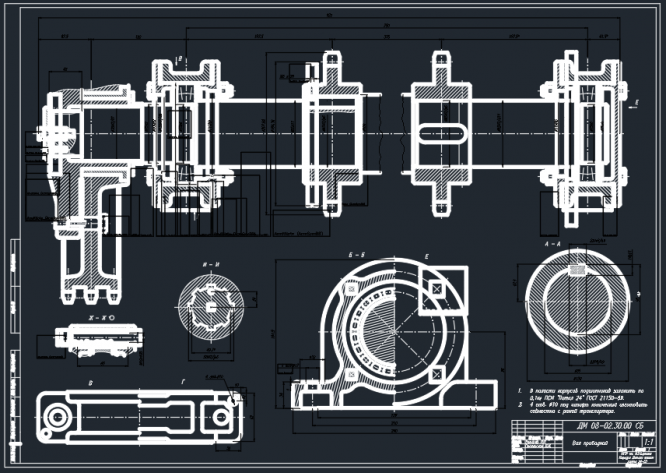

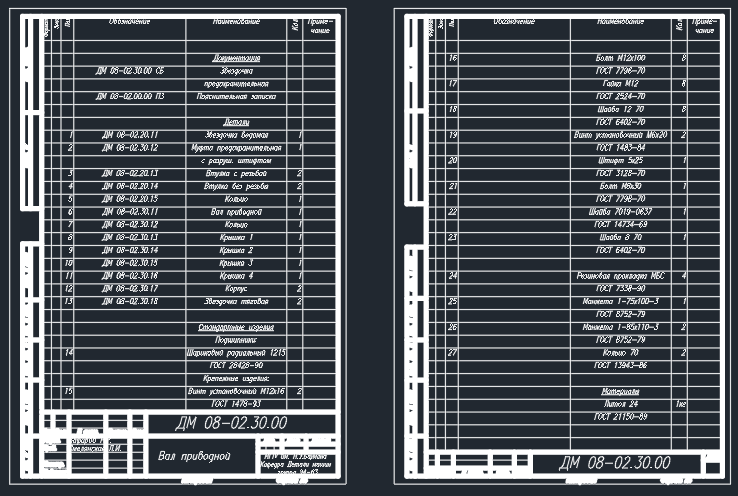

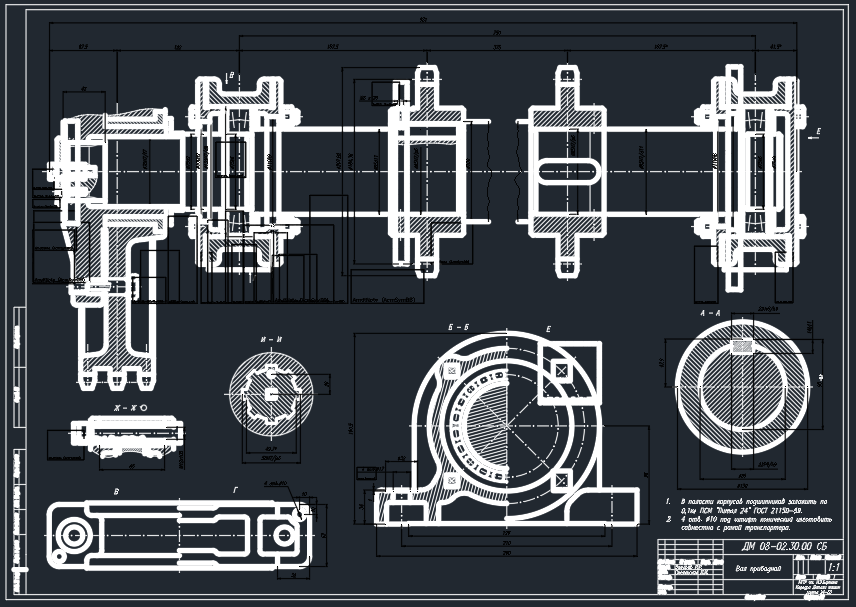

Лист 4 - Вал приводной + Спецификация

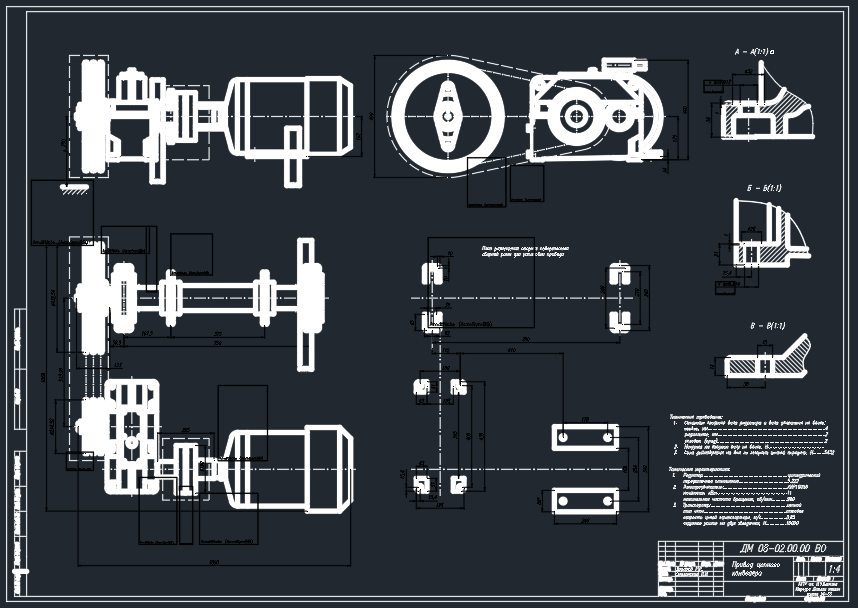

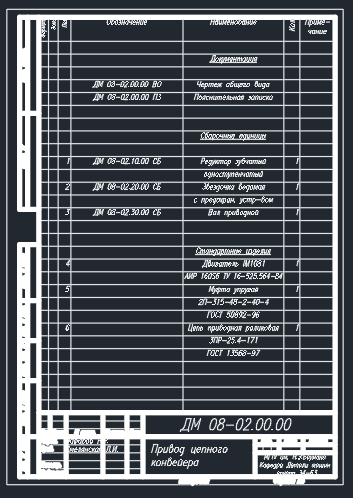

Лист 5 - Привод цепного конвеера + Спецификация
