Курсовая работа ДМ: Привод ленточного транспортера вариант 2

Привод ленточного транспортера

ДМ 02-05

Оглавление

1. Кинематический расчет. 2
1.1 Подбор электродвигателя. 2
2. Расчет цилиндрической зубчатой передачи. 3
2.1. Подготовка исходных данных для расчета на ЭВМ. 3
2.2.Анализ результатов расчета на ЭВМ и выбор варианта для конструктивной проработки. 3
3. Предварительный расчет валов. 4
3.1. Быстроходный вал (вал шестерня). 4
3.2 Промежуточный вал 5
3.3. Тихоходный вал 6
4. Расстояния между деталями передач. 6
5. Выбор типа подшипников и их расчет 6
5.1. Выбор типа подшипников 6
5.2 Расчет подшипников 7
6. Конструирование зубчатых колес 16
7. Расчет соединений 17
7.1 Соединение входного вала редуктора с муфтой. 18
7.2 Соединение выходного вала редуктора с муфтой. 18
7.3 Расчет соединений с натягом. Подбор посадок. 18
8. Расчет валов на прочность 20
8.1. Быстроходный вал 20
8.2. Промежуточный вал 23
8.3. Тихоходный вал 25
9. Выбор смазочных материалов 28
10. Расчет муфт 28
10.1 Упругая муфта с торообразной оболочкой 28
10.2 Муфта со стальными стержнями. 29
Список использованной литературы: 31

1. Кинематический расчет.

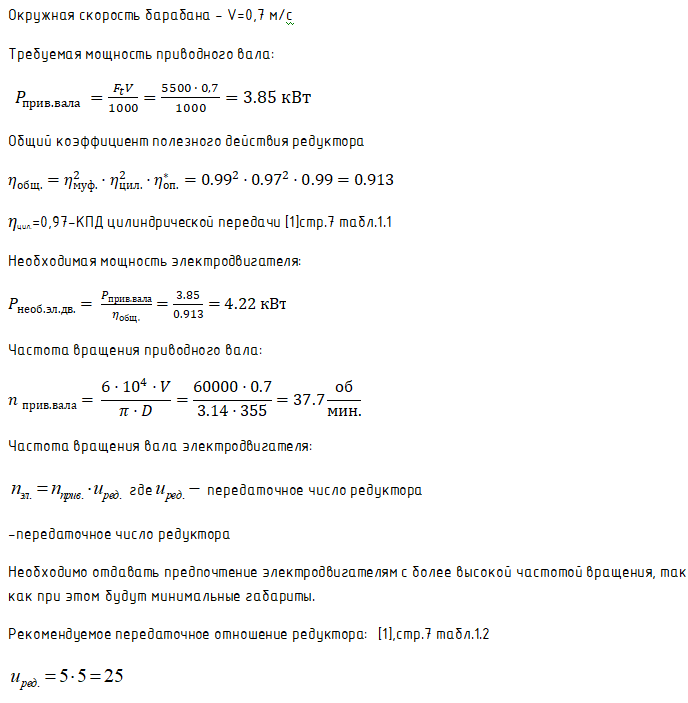

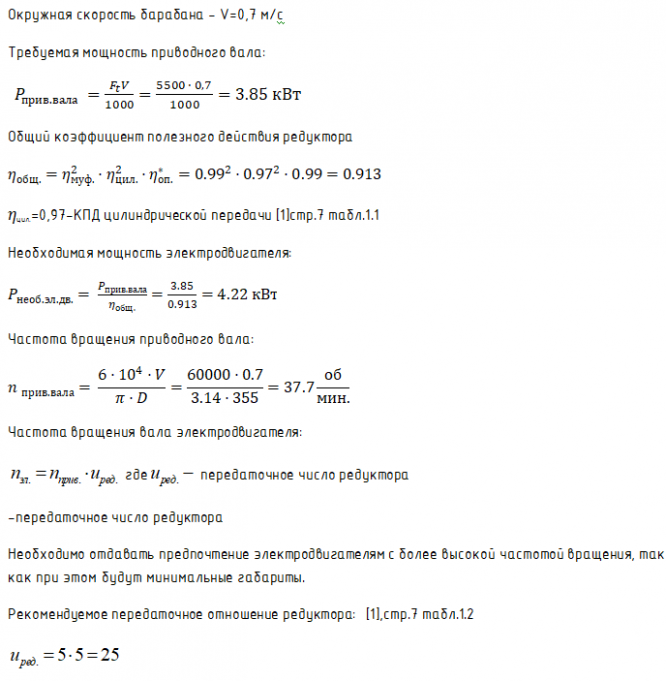

1.1. Подбор электродвигателя.

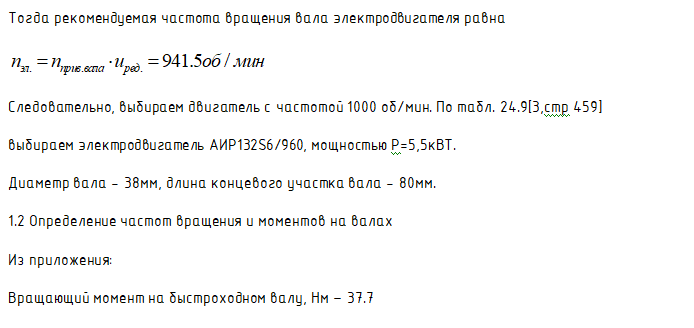

2. Расчет цилиндрической зубчатой передачи.

2.1. Подготовка исходных данных для расчета на ЭВМ.

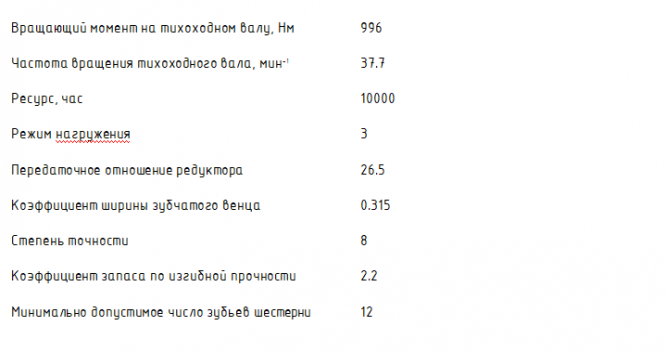

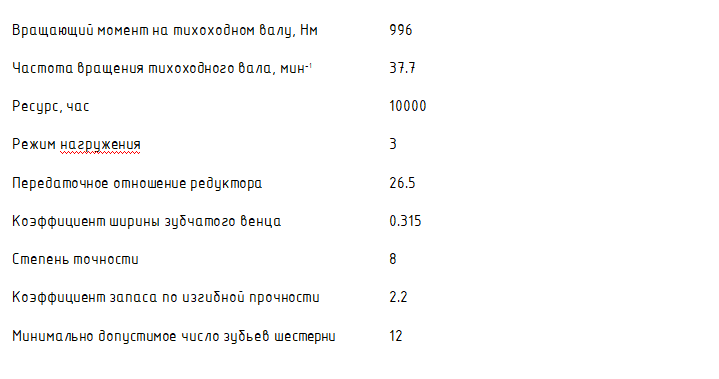

Для расчета цилиндрического, двухступенчатого редуктора выполненного по развернутой схеме на ЭВМ подготовим следующие исходные данные:

2.2. Анализ результатов расчета на ЭВМ и выбор варианта для конструктивной проработки.

Расчет редуктора был проведен с помощью ЭВМ. При проектировании двухступенчатого редуктора необходимо решить вопрос о распределении известного общего передаточного числа между быстроходной и тихоходной ступенями редуктора ( ). Поэтому в программе предусматривается проведение расчетов при различных отношениях . В программе также варьируется термообработка колес, которая очень существенно влияет на массу редуктора.
По рассчитанным данным ищется оптимальный вариант конструкции, учитывающий минимальную массу редуктора и габариты. Также необходимо учитывать следующее требование: зубчатые колеса обоих ступеней должны погружаться в масляную ванну примерно на одинаковую глубину.

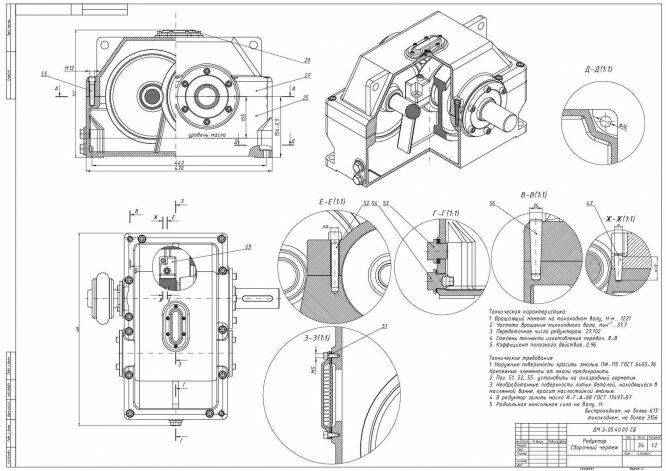

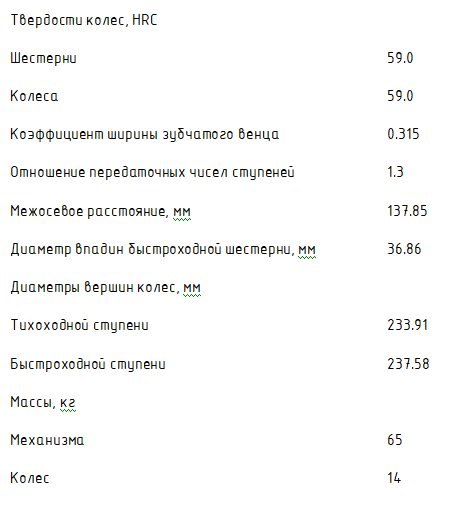

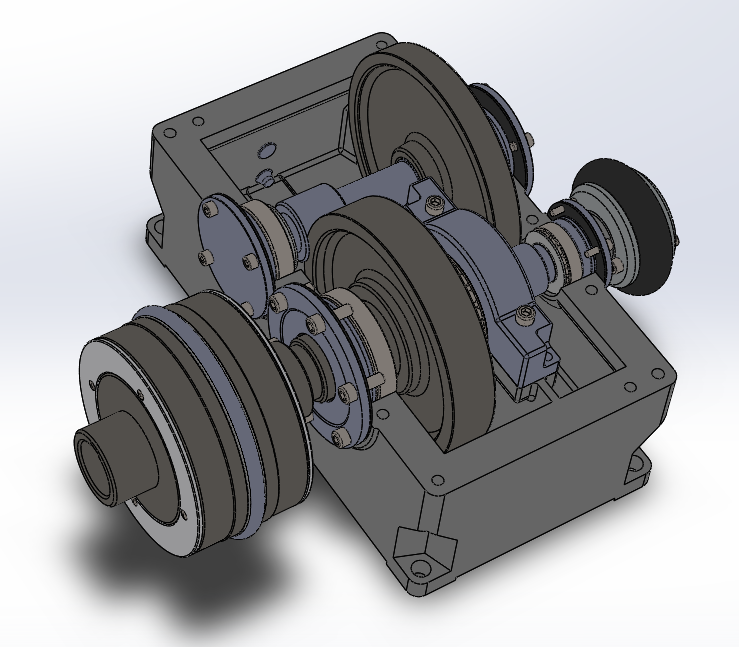

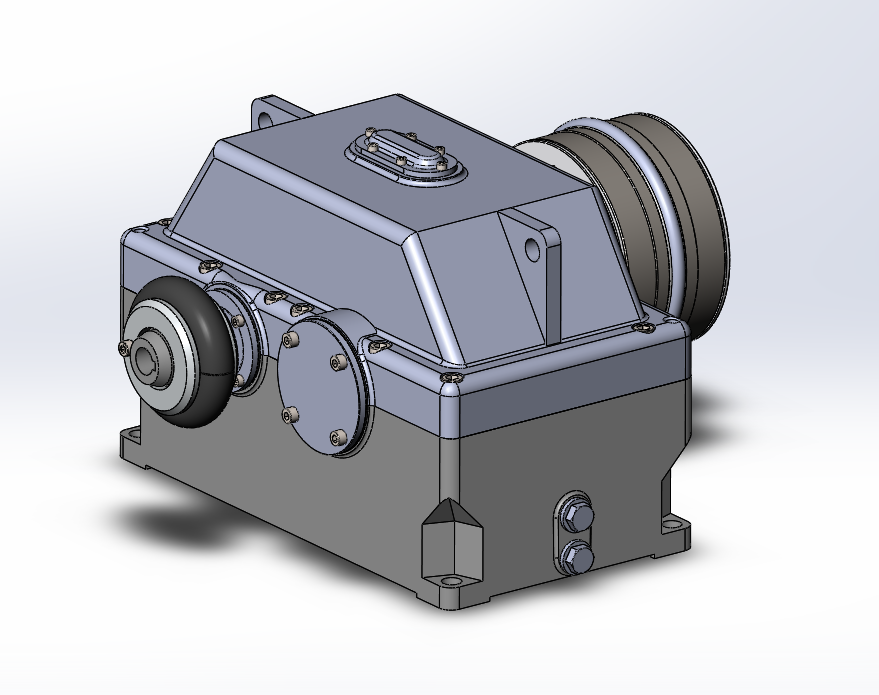

В приложении приведены данные проектного расчета и полученные результаты на ЭВМ по которым, исходя из оптимального соотношения массы редуктора, межосевого расстояния, способа термообработки и диаметра вершин зубчатых колёс быстроходной и тихоходной ступени был выбран следующий вариант: 3D-модель редуктора

Чертежи

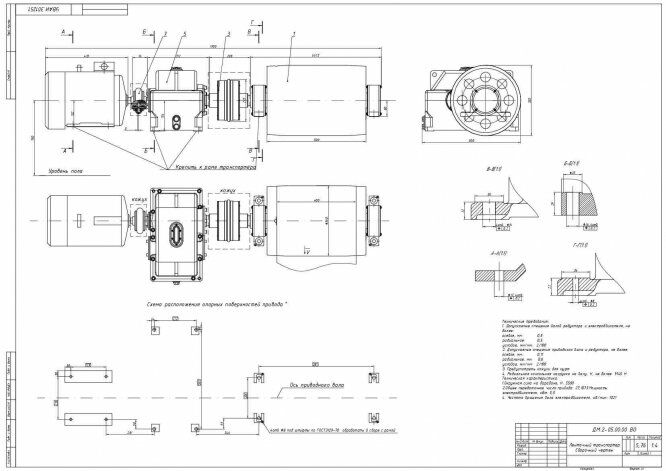

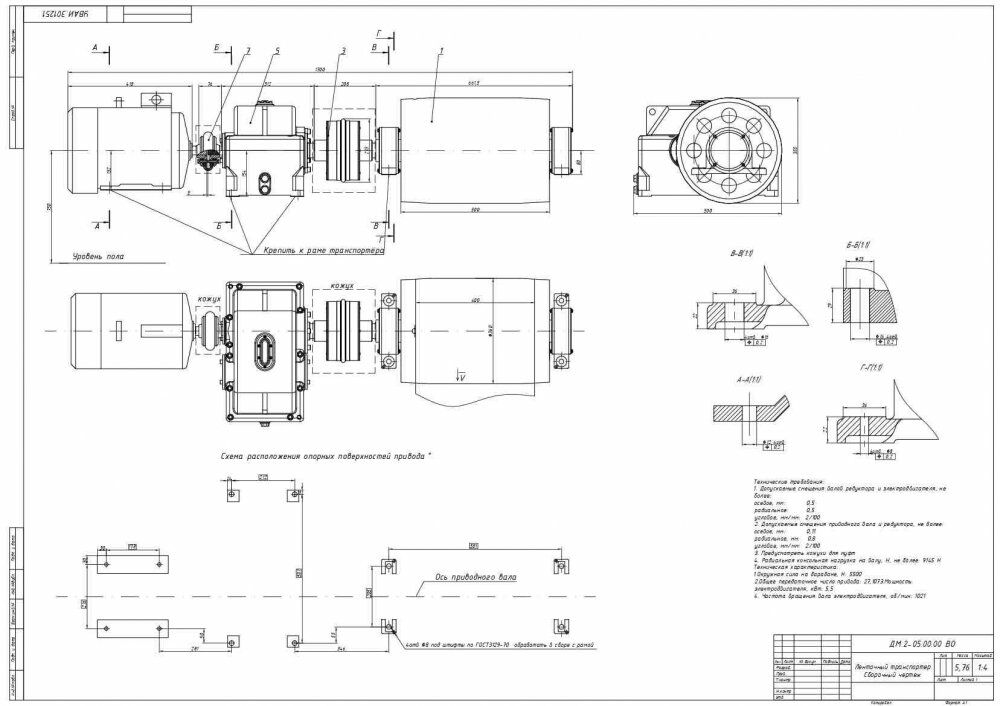

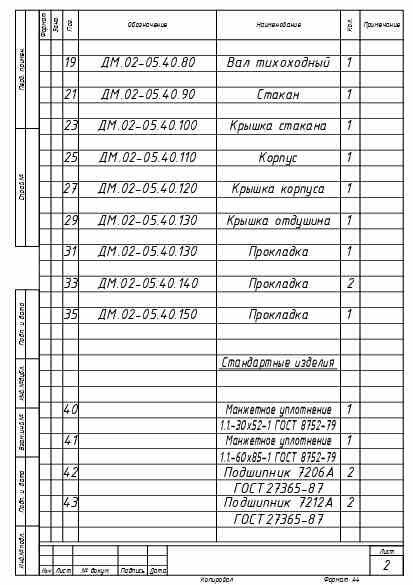

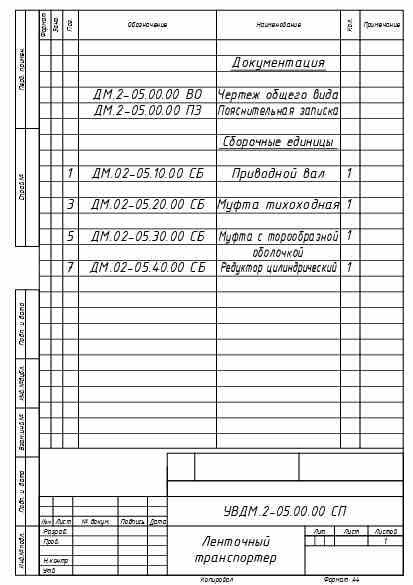

Лист 1 - Ленточный конвеер - Сборочный чертеж и спецификация

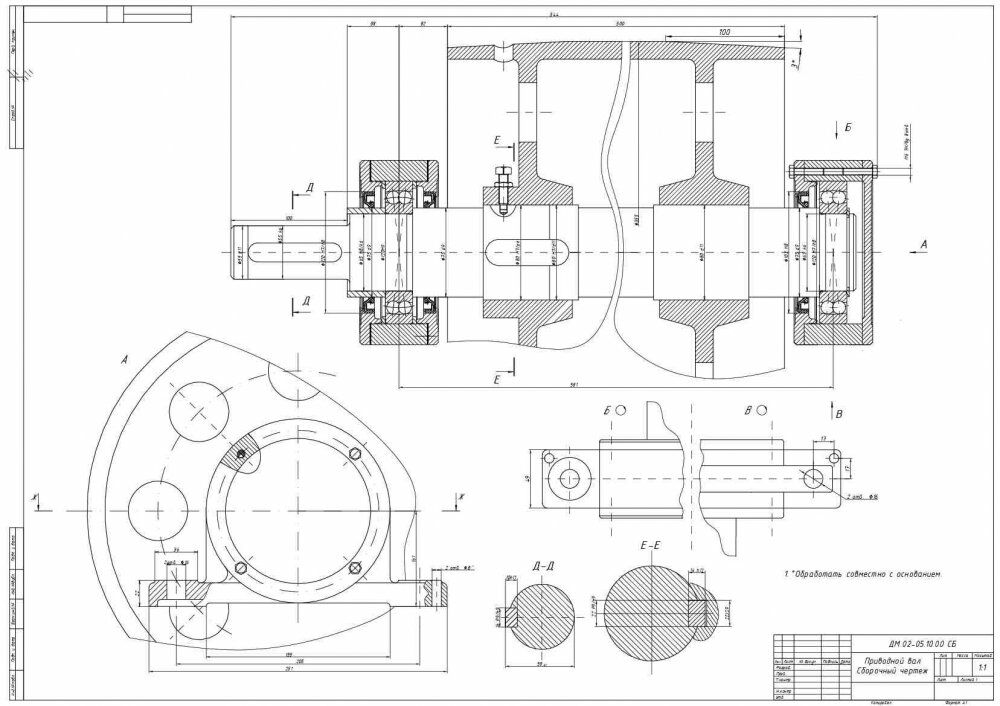

Лист 2 - Приводной вал - Сборочный чертеж

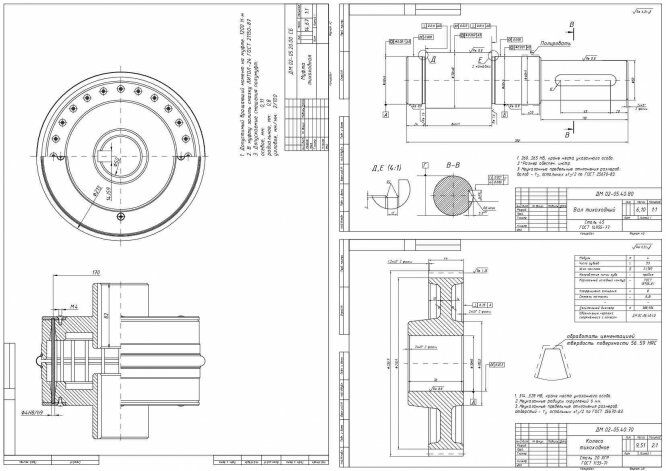

Лист 3 - Деталировка - Муфта тихоходная; Вал тихоходный; Колесо тихоходное

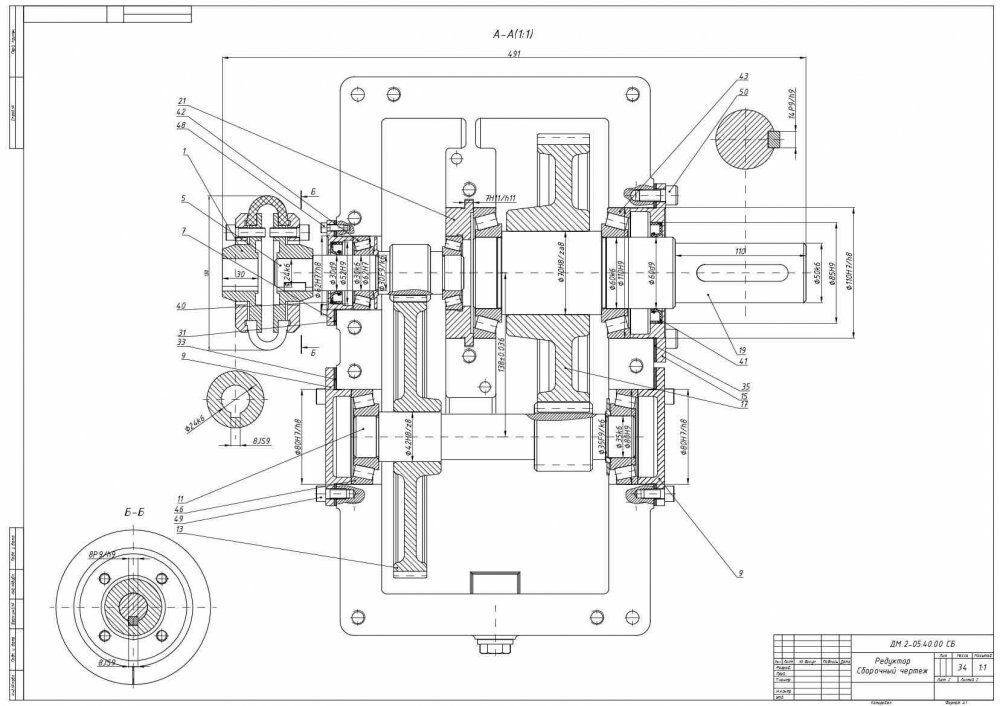

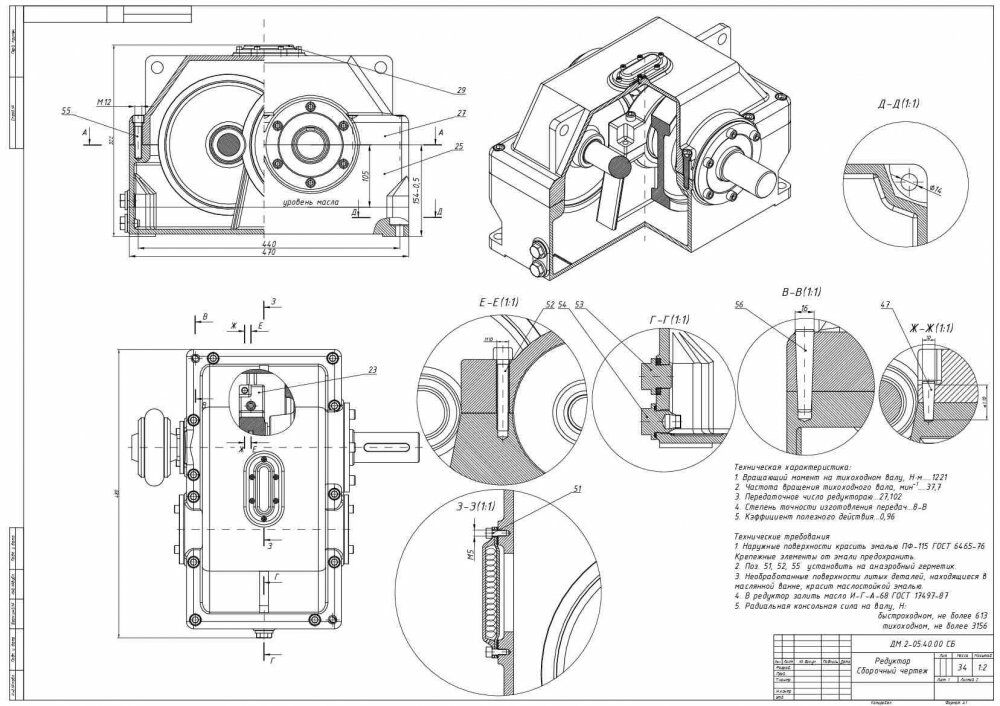

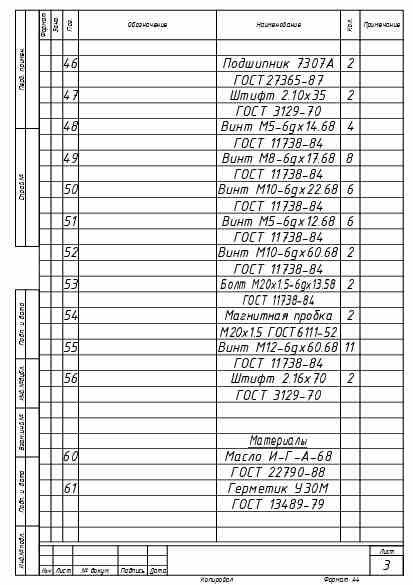

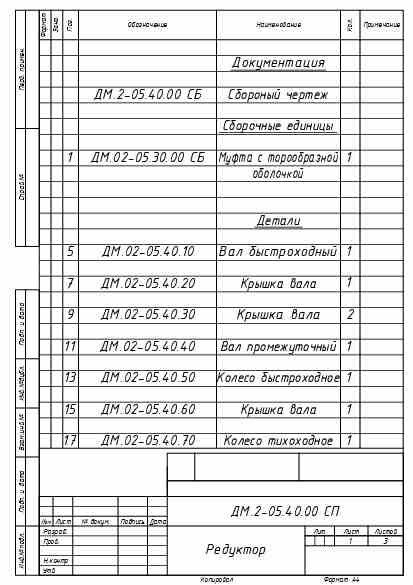

Лист 4-5 - Редуктор - Сборочный чертеж и спецификация
