Отчёт по практике: Методика оценки риска. Метод обследования типов отказов и анализ их последствий.

Цели работы:

Закрепление навыков по проведению процедуры исследования опасности методом дерева отказов.

Ход работы:

Применение метода дерева отказов будет рассмотрено при исследования модульной автоматической установки газовой пожаротушения. Рассмотрение одного из нежелательных событий может привести к главному событию – отказу пуска АУГП.

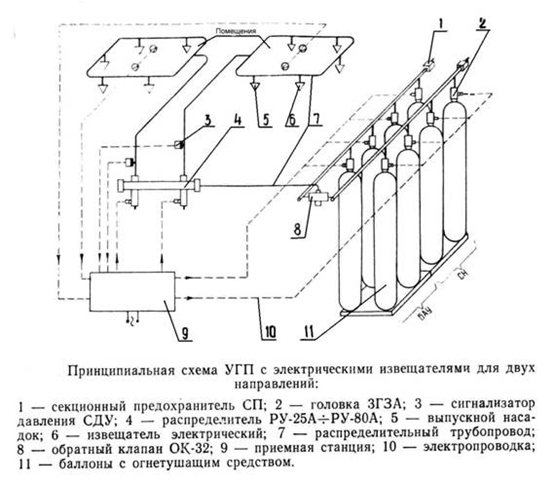

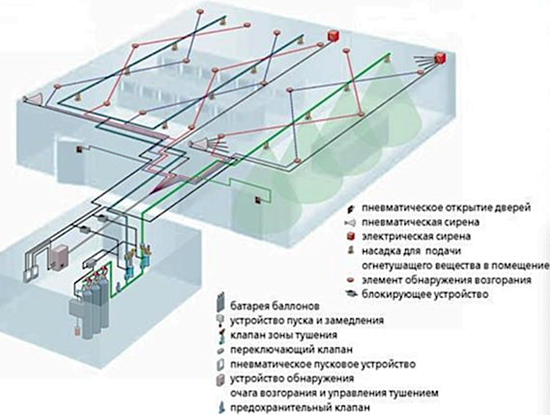

ШАГ 1. Описание системы. Комплекс оборудования включает в себя баллоны - ресиверы с газовыми смесями, пусковые и наборные секции, трубопроводы, распределительные и выпускающие устройства, оповещатели, станции, извещатели. Выброс газа осуществляется через специальные насадки на конце трубопроводов, смесь выделяется под давлением, быстро заполняет помещение, прекращая процесс горения. Запуск системы происходит 3 способами: основным является автоматический пуск, осуществляемый после срабатывания установки/системы. Дистанционный, что выполняется дежурным персоналом предприятия/организации, сотрудниками службы охраны. И ручной.

Описание процесса запуска установки:

• Один или несколько датчиков дыма типа ИПД-3.2М обнаруживают возгорание. То есть при появлении дыма и его накоплении в пространстве под потолком он проникает в корпус прибора. Это вызывает срабатывание оптической системы датчика.
• По линии шлейфа сигнал от датчиков дыма подается на приемно-контрольный прибор (ПКП) Гранит-8А. Активизируются звуковые и световые оповещатели.
• Затем ПКП посылает сигнал на запуск пожаротушения.
• Клапаны ЗПУ емкостей с газом срабатывают на открытие.
• Через устройства распределения, поток газа направляется по трубопроводу к направляющим насадкам.
