ДЗ 3: Вариант 12 - ДЗ вариант 12

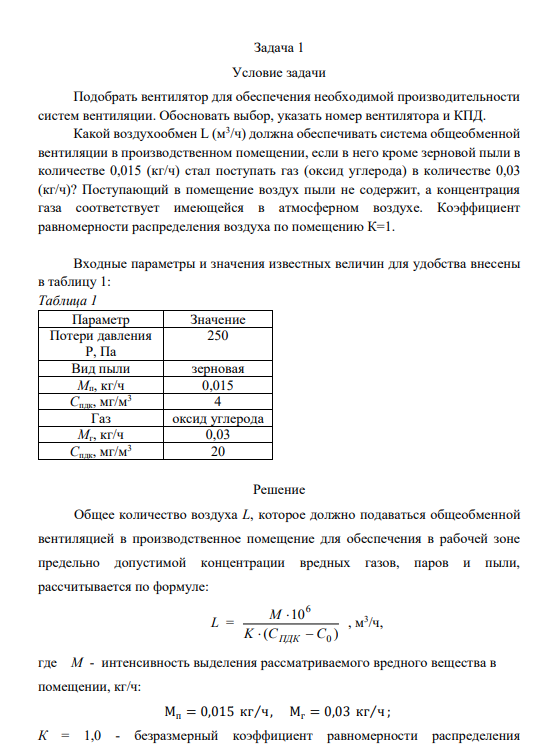

Задача 1
Условие задачи
Подобрать вентилятор для обеспечения необходимой производительности систем вентиляции. Обосновать выбор, указать номер вентилятора и КПД. Какой воздухообмен L (м3 /ч) должна обеспечивать система общеобменной вентиляции в производственном помещении, если в него кроме зерновой пыли в количестве 0,015 (кг/ч) стал поступать газ (оксид углерода) в количестве 0,03 (кг/ч)? Поступающий в помещение воздух пыли не содержит, а концентрация газа соответствует имеющейся в атмосферном воздухе. Коэффициент равномерности распределения воздуха по помещению К=1. Входные параметры и значения известных величин для удобства внесены в таблицу 1:

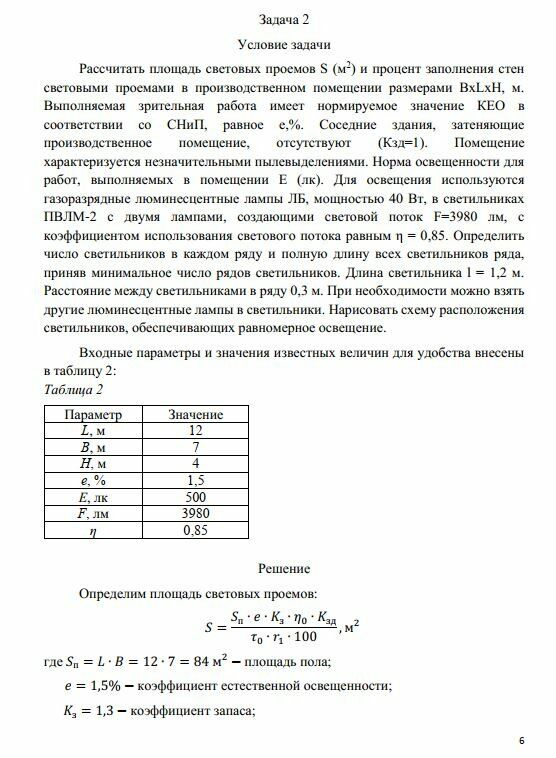

Задача 2
Условие задачи
Рассчитать площадь световых проемов S (м2 ) и процент заполнения стен световыми проемами в производственном помещении размерами ВхLхН, м. Выполняемая зрительная работа имеет нормируемое значение КЕО в соответствии со СНиП, равное е,%. Соседние здания, затеняющие производственное помещение, отсутствуют (Кзд=1). Помещение характеризуется незначительными пылевыделениями. Норма освещенности для работ, выполняемых в помещении Е (лк). Для освещения используются газоразрядные люминесцентные лампы ЛБ, мощностью 40 Вт, в светильниках ПВЛМ-2 с двумя лампами, создающими световой поток F=3980 лм, с коэффициентом использования светового потока равным η = 0,85. Определить число светильников в каждом ряду и полную длину всех светильников ряда, приняв минимальное число рядов светильников. Длина светильника l = 1,2 м. Расстояние между светильниками в ряду 0,3 м. При необходимости можно взять другие люминесцентные лампы в светильники. Нарисовать схему расположения светильников, обеспечивающих равномерное освещение. Входные параметры и значения известных величин для удобства внесены в таблицу 2:

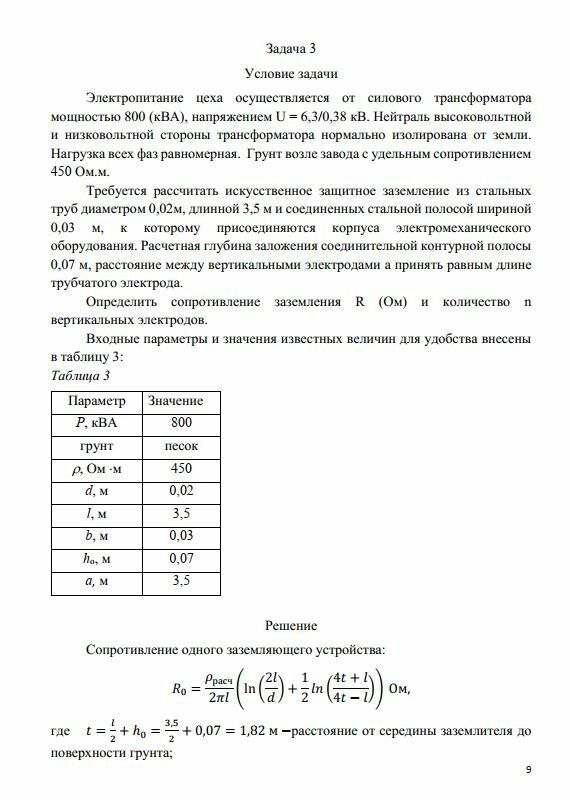

Задача 3
Условие задачи
Электропитание цеха осуществляется от силового трансформатора мощностью 800 (кВА), напряжением U = 6,3/0,38 кВ. Нейтраль высоковольтной и низковольтной стороны трансформатора нормально изолирована от земли. Нагрузка всех фаз равномерная. Грунт возле завода с удельным сопротивлением 450 Ом.м. Требуется рассчитать искусственное защитное заземление из стальных труб диаметром 0,02м, длинной 3,5 м и соединенных стальной полосой шириной 0,03 м, к которому присоединяются корпуса электромеханического оборудования. Расчетная глубина заложения соединительной контурной полосы 0,07 м, расстояние между вертикальными электродами а принять равным длине трубчатого электрода. Определить сопротивление заземления R (Ом) и количество n вертикальных электродов. Входные параметры и значения известных величин для удобства внесены в таблицу 3:
