Лабораторная работа: Базирование деталей
Описание
Вариант №4
Содержание
- Теоретическая часть..................................................................................... 3
- Цель работы................................................................................................. 5
- Порядок выполнения работы...................................................................... 5
- Цель работы
Изучение способов установки и базирования деталей, условных обозначений установочных устройств и зажимов, оценка погрешностей базирования.
- Порядок выполнения работы
- Ознакомиться с методическими указаниями по выполнению практической работы.
- Решить предложенные задачи, используя теоретический материал, изложенный в методических указаниях и справочной литературе.
- Оформить отчет. Содержание отчета:
Задание А:

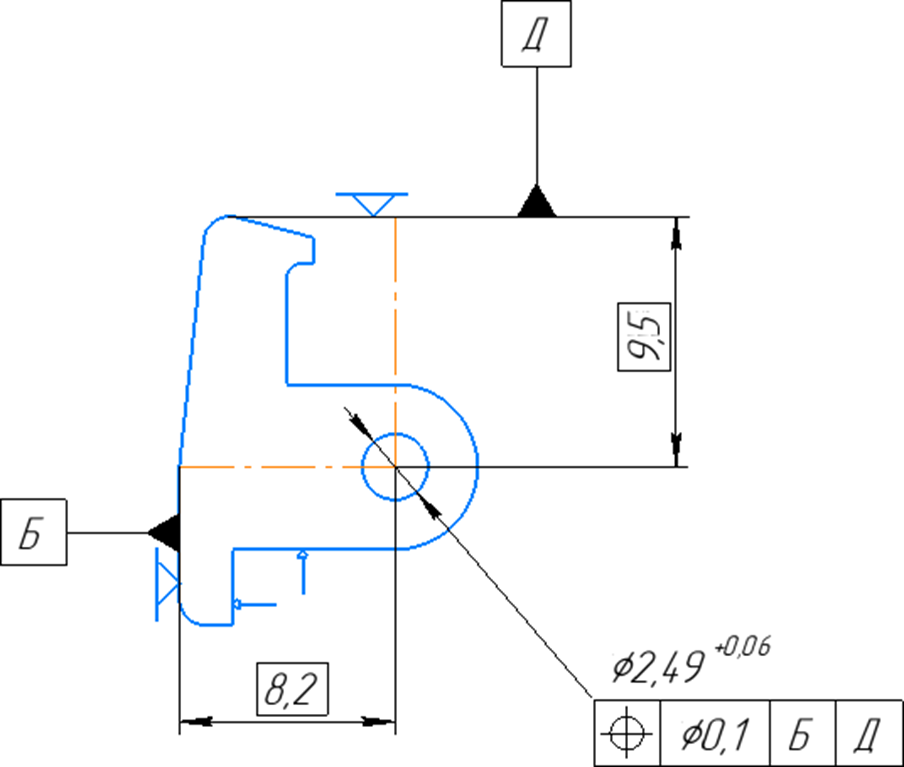

- Операционный эскиз с исходными данными;
![]()
Задание Б:

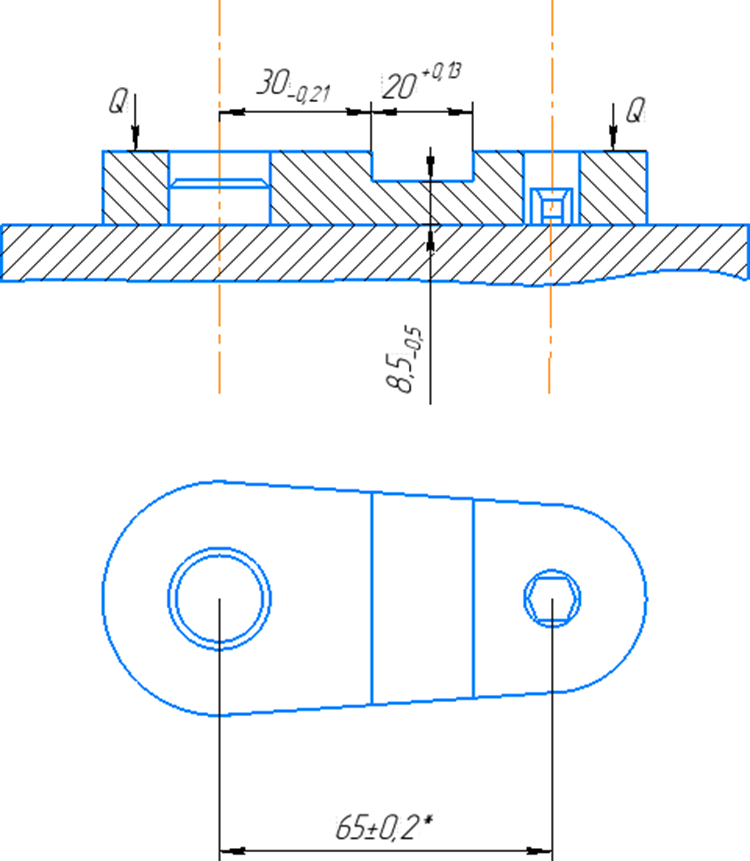

- Схема установки детали с исходными данными;
![]()
Задание В:

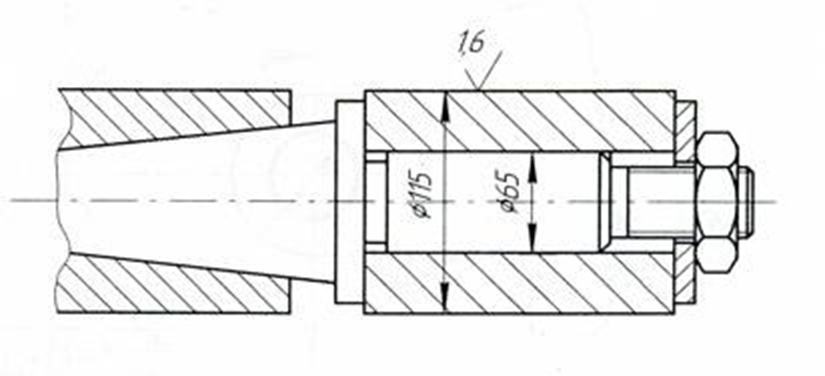

Дано:
- Диаметр втулки: 115 мм
- Диаметр базового отверстия: 65 + 0,035 мм
- Диаметр оправки: 65 - 0,03 - 0,06 мм
- Радиальное биение оправки: 0,020 мм
- Биение шпинделя: 0,010 мм
Характеристики лабораторной работы
