Курсовая работа: Проектирование устройств автоматики подстанции с номинальной мощностью системы электроснабжения 126 МВт
Описание
Аннотация
Работу на тему «Проектирование устройств автоматики подстанции с номинальной мощностью системы электроснабжения 126 МВт » выполнил студент отделения «Электрические станции сети и системы».
Курсовой проект включает пояснительную записку и графическую часть.
Пояснительная записка выполнена из 49 печатных листов формата А4 и содержит содержание, введение, двух разделов, заключение, список использованных источников. Пояснительная записка содержит 8 таблиц, 8 использованных источников.
Исходные данные для расчётной части курсовой работы

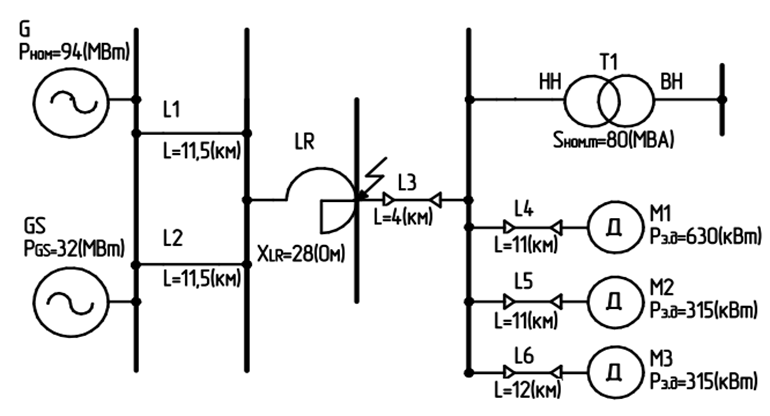

Исходная схема для расчёта токов короткого замыкания
Таблица1 - Параметры синхронных генераторов и энергетических систем:
PGS, МВт | PG, МВт | UНОМ, G, кВ | Sном, , МВА | ||
32 | 94 | 0,9 | 10,5 | 0,131 | 35,55 |
Таблица 2 - Параметры линий:
Обозначение на схеме | Длина, км | Удельное сопротивление | |
X0 | R0 | ||
L1, L2, | 11,5 | 0,429 | 0,098 |
L3, | 4 | 0,404 | 0,198 |
L4, L 5, | 11 | 0,42 | 0,075 |
L 6 | 12 | 0,413 | 0,06 |
Таблица 3 - Тип реактора:
Серии | Х, Ом | Номинальный ток линейного ректора, Iном.LR, А |
РТСТГ-10-2500-28 | 28 | 2500 |
Таблица 4 - Параметры трансформаторов:
SН, МВ·А | Uном, кВ | Uкз, % | |
ВН | НН | ||
80 | 121 | 10,5 | 12,5 |
Таблица 5 - Данные электродвигателей:
М1, серии ДАЗО4-450Х-4У1 | М2, серии АТД4, 4АЗМ-500/6000 УХЛ4 | М3, серии ВАО2 450 LB-6У2 | ||||||||||||
Кол-во, шт | Рэд, кВт | % | Кол-во, шт | Рэд, кВт | % | Кол-во,шт | Рэд, кВт | % | ||||||
3 | 0,87 | 630 | 94,7 | 7 | 3 | 0,89 | 315 | 95,7 | 5,1 | 4 | 0,87 | 315 | 94,7 | 5,5 |
Тип выключателя | Время отключения выключателя с приводом, tотк, сек | Время срабатывания защиты tзащ. , сек | Напряжение аккумуляторной батареи,Uбат.,В | Напряжение срабатывания промежуточного реле устройства РПВ-01, Uс.,В | Время включения выключателя резервного источника питания, tвкл | Время запаса, |
ВВСТ 35-2 | 0.0665 | 2,5 | 110 | 0,65 | 0,5 | 0,4 |
Таблица 6 Выключатель резервного источника питания
Таблица 7 - Данные для расчета устройства АПВ:
Емкость конденсатора, С, мкф | Зарядное сопротивление R2 устройства РПВ-01 МОм | Время запаса tзап., сек | Время готовности привода, tг.п., сек |
7 | 4,5 | 0,45 | 0,65 |
Таблица 8 - Данные для расчета устройства АЧР:
Рн, МВт при fг=50 гц, | ∆Рг,МВт | , Гц | fв, Гц | Состав потребителей | |||
а1 | а2 | а3 | а4 | ||||
1600 | 350 | 45,5 | 49.4 | 0,20 | 0,25 | 0,30 | 0,15 |
Содержание
Введение …………………………………………………………… 7
1. Расчетная часть ………………………………………………….. 9
1.1 Расчет тока короткого замыкания ……………………………... 9
1.1.1 Определяем сопротивление элементов сети ………………… 9
1.1.2 Эквивалентное преобразование последовательных и параллельных участковсхемы……………………………………………………… 12
1.2 Расчет автоматического ввода резерва реактора собственных нужд подстанции (АВР) ………………………………………………..… 15
1.3 Расчет и выбор выдержки времени срабатывания однократного АПВ на повторное включение выключателя ………………………………. 20
1.4 Расчет автоматической частотной разгрузки (АЧР) ……….…. 22
1.5 Выбор синхронизатора параллельной работы генераторов …. 27
2 Технологическая часть ……………………………………….….. 31
2.1 Модуль аварийного ввода резерва МАВР …………….……… 31
2.2 Автоматика ограничения снижения частоты (АОСЧ) …....….. 37
3 Заключение …………………………………….….………………. 48
4 Сисок используемых источников .….……………………………. 49
