Курсовая работа: Лонжерон

СОДЕРЖАНИЕ

1 Техническое задание на курсовую работу......………………………….……1

2 Расчет башмака лонжерона …...……………………………………………...4

3 Расчет регулярной части лонжерона………………………………….……...7

4 Расчет соединения башмака и регулярной части лонжерона ……….……..9

5 Порядок сборки .…………………………………………………………...….9

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ…………….……………...10

ПРИЛОЖЕНИЕ А (обязательное) Геометрические характеристики профиля NACA 009………………………….…………………………………….……...10

ПРИЛОЖЕНИЕ Б (справочное) Перечень конструкторской документации на разработанный лонжерон стабилизатора магистрального самолета.……….10

1 Техническое задание на курсовую работу

Разработать конструкцию лонжерона стабилизатора со стыковыми узлами крепления к шпангоуту фюзеляжа (схема на рисунке 1).

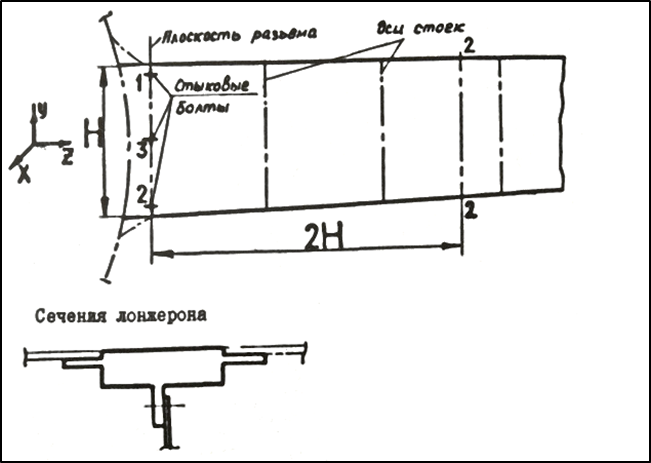

Рисунок 1 – Схема установки лонжерона стабилизатора

Указания:

1. Стыковые болты 1, 2 расположить вертикально, стыковой болт 3 расположить горизонтально, параллельно оси Х.

2. Высоту теоритического контура лонжерона в сечении 2-2 условно принять равной Н.

3. Нагрузки в таблице для сечения плоскости разъема лонжерона, в сечении 2-2 нагрузки принять условно равными данным.

4. Профиль стабилизатора принять NACA 009 (точки профиля указаны в приложении А)

Согласно варианту № 1 дано:

,

,

.
