Лабораторная работа: Лабораторная работа №1
Описание
Цель работы – практическое освоение методов расчета на статическую прочность трубной плиты.
Задание.

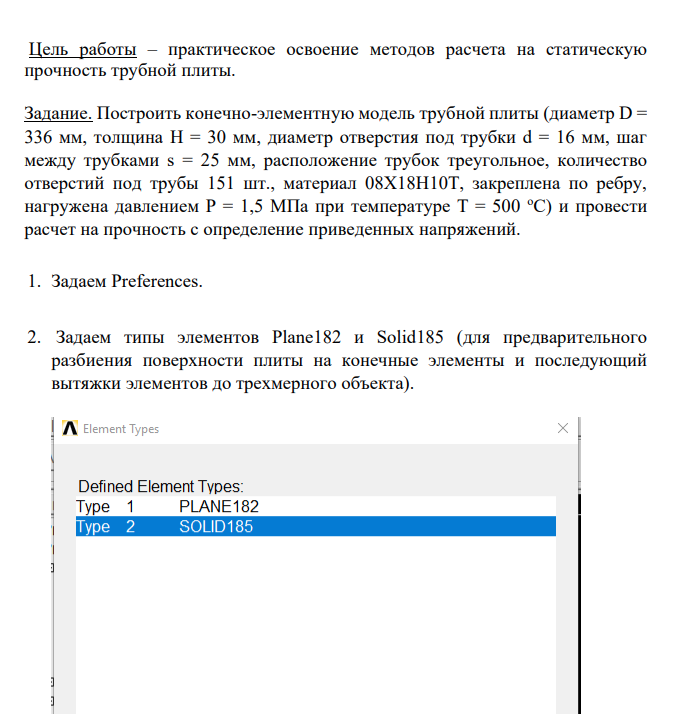

Построить конечно-элементную модель трубной плиты (диаметр D = 336 мм, толщина H = 30 мм, диаметр отверстия под трубки d = 16 мм, шаг между трубками s = 25 мм, расположение трубок треугольное, количество отверстий под трубы 151 шт., материал 08Х18Н10Т, закреплена по ребру, нагружена давлением P = 1,5 МПа при температуре T = 500 оС) и провести расчет на прочность с определение приведенных напряжений.
![]()
Задание.
Построить конечно-элементную модель трубной плиты (диаметр D = 336 мм, толщина H = 30 мм, диаметр отверстия под трубки d = 16 мм, шаг между трубками s = 25 мм, расположение трубок треугольное, количество отверстий под трубы 151 шт., материал 08Х18Н10Т, закреплена по ребру, нагружена давлением P = 1,5 МПа при температуре T = 500 оС) и провести расчет на прочность с определение приведенных напряжений.
