Рисунок 4.2 - Схема замещения к расчетной схеме (а), и
преобразованные схемы замещения до точек К1,2 (б, в, г, д)
ПРИЛОЖЕНИЕ Е
(справочное)
Характеристика стабилизатора СПН-М-25/380-Т-У3
Таблица 4.2 - Входные параметры.
| Тип сети | трехфазная 4-х проводная |
| Номинальное входное напряжение (фазное / линейное) | 220 / 380 В |
| Рабочий диапазон входных напряжений (фазное / линейное) | 165-253 / 285-437 В |
| Предельный диапазон входных напряжений (фазное / линейное) | 154-260 / 266-440 |
| Частота входного напряжения | 50±2 Гц |
| Тип сети | трехфазная 4-х проводная |
| Номинальное входное напряжение (фазное / линейное) | 220 / 380 В |
| Рабочий диапазон входных напряжений (фазное / линейное) | 165-253 / 285-437 В |
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Е
(справочное)
Таблица 4.3 - Выходные параметры
| Номинальная мощность | 25 кВА |
| Номинальное выходное напряжение (фазное / линейное) | 220 / 380 В |
| Рабочий диапазон выходных напряжений (фазное / линейное) | 216-224 / 373-387 В |
| Предельный диапазон выходных напряжений (фазное / линейное) | 198-231 / 342-400 |
| Частота выходного напряжения | 50 Гц |
| Форма выходного напряжения | синусоида |
| КПД, не менее | 98% |
| Диапазон изменения нагрузки | 0-100 % |
| Время отключения нагрузки при перенапряжении | - |
| Время отключения нагрузки при значительном понижении входного напряжения | - |
| Быстродействие | 0,3 сек |
| Принцип регулирования напряжения | дискретный |
| Тип ключей | тиристор |
Таблица 4.4 - Нагрузка аккумуляторных батарей
| Потребители постоянного тока | Нагрузка на батарею, А | |
| Длительная | Кратковременная | |
| Устройства автоматики (управления и защиты) | 8 | --- |
| Устройства ТУ и связи | 1,5 | --- |
| Аварийное освещение | 7 | |
| Привод выключателя | --- | 38,00 |
| Итого: | 16,5 | 38,00 |
ПРИЛОЖЕНИЕ Ж
(справочное)
Таблица 4.7 – Характеристика трансформатора типа ТСЛЗ 10/10/0,4
| номинальная мощность | |
| номинальное напряжение обмотки | |
| номинальное напряжение обмотки | |
| потери холостого хода | |
| потери короткого замыкания | |
| напряжение короткого замыкания | |
| ток холостого хода |
|
кВ;
кВ;
ПРИЛОЖЕНИЕ И
(справочное)
Таблица 7.2 -Определения нагрузок на провода ВЛ
| Характер нагрузки | Погонная нагрузка, даН/м | Приведённая (удельная) нагрузка, даН/м мм2 |
| От собственного веса провода |
|
|
| От веса гололёда |
|
|
| От веса провода и гололёда |
|
|
| От давления ветра на провод, свободный от гололёда |
|
|
| От давления ветра на провод, покрытый гололёдом |
|
|
| Суммарная от собственного веса и давления ветра на провод, свободный от гололёда |
|
|
| Суммарная от веса и давления ветра на провод, свободный от гололёда |
|
|
ПРИЛОЖЕНИЕ К
(обязательное)
Таблица7.4 - Монтажная 1-го анкерного участока:
| Температура, t, С | Напряжение в проводе, даН/мм2 | Стрела провеса, f, м | |
| L=61.6 м | L=60.6 м | ||
| -40 | 11.6001 | 0.909 | 0.7441 |
| -30 | 10.2338 | 1.0304 | 0.8435 |
| -20 | 8.942 | 1.1793 | 0.9653 |
| -10 | 7.7535 | 1.36 | 1.1133 |
| 0 | 6.6992 | 1.574 | 1.2885 |
| 10 | 5.802 | 1.8175 | 1.4878 |
| 20 | 5.0664 | 2.0813 | 1.7038 |
| 30 | 4.4777 | 2.355 | 1.9278 |

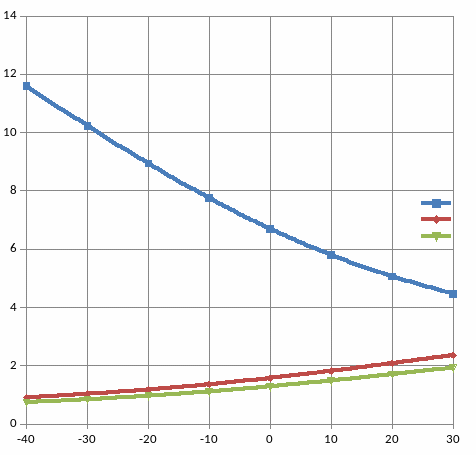

Рисунок 7.1 – монтажный график 1 го – анкерного участка
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ К
(обязательное)
Таблица 7.5 Монтажного - 2-го анкерного участока:
| Температура, t, С | Напряжение в проводе, даН/мм2 | Стрела провеса, f, м | |
| L=69.7 м | L=68.6 м | ||
| -40 | 11.6 | 0.8245 | 0.88 |
| -30 | 10.238 | 0.9342 | 0.9975 |
| -20 | 8.9515 | 1.0685 | 1.1409 |
| -10 | 7.7691 | 1.231 | 1.3145 |
| 0 | 6.7211 | 1.423 | 1.5195 |
| 10 | 5.8293 | 1.6408 | 1.752 |
| 20 | 5.0976 | 1.8763 | 2 |
| 30 | 4.5112 | 2.12 | 2.264 |

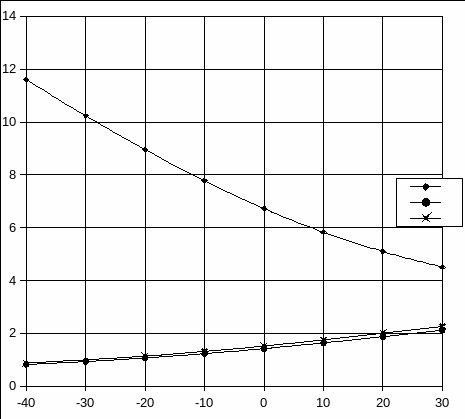

Рисунок 7.2 - монтажный график 2 го – анкерного участка
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ К
(обязательное)
Таблица 7.6 - Монтажного 3-го анкерного участока:
| Температура, t, С | Напряжение в проводе, | Стрела провеса f, м | |
| L=76.4 м | L=75.2 м | ||
| -40 | 12.8952 | 1.4538 | 0.4747 |
| -30 | 11.4896 | 1.6316 | 0.5328 |
| -20 | 10.1397 | 1.8488 | 0.6037 |
| -10 | 8.8689 | 2.1137 | 0.69 |
| 0 | 7.706 | 2.4327 | 0.7944 |
| 10 | 6.6797 | 2.8065 | 0.9164 |
| 20 | 5.8092 | 3.227 | 1.0537 |
| 30 | 5.0957 | 3.6789 | 1.2 |
, даН/мм2

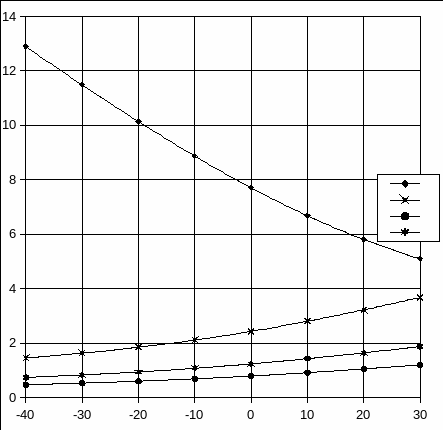

Рисунок 7.3 - монтажный график 3 го – анкерного участка
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ К
(обязательное)
Таблица 7.7 - Монтажного 4-го анкерного участока:
| Температура, t, С | Напряжение в проводе, | Стрела провеса, f, м | ||
| L=89,2 м | L=86,8 м | |||
| -40 | 12.95 | 1.154 | 0.4927 | |
| -30 | 11.5595 | 1.2928 | 0.5518 | |
| -20 | 10.2275 | 1.4612 | 0.6237 | |
| -10 | 8.9777 | 1.6646 | 0.7105 | |
| 0 | 7.8373 | 1.9068 | 0.8139 | |
| 10 | 6.8322 | 2.1874 | 0.9337 | |
| 20 | 5.9781 | 2.5 | 1.067 | |
| 30 | 5.2741 | 2.8336 | 0.2095 | |

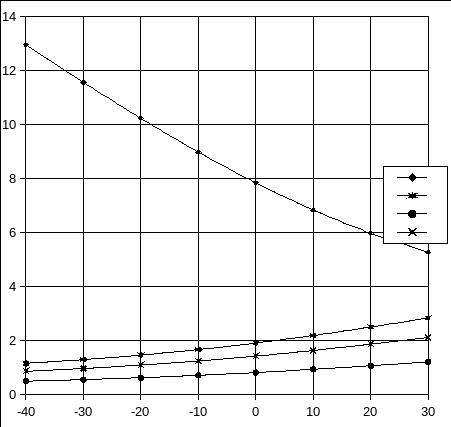

Рисунок 7.4 - монтажный график 4 го – анкерного участка
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ К
