1.5. ПРОМЫШЛЕННАЯ ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ

Эффективным средством обеспечения надлежащей чистоты и допустимых параметров микроклимата воздуха рабочей зоны является промышленная вентиляция. Вентиляцией называется организованный и регулируемый воздухообмен, обеспечивающий удаление из помещения загрязненного воздуха и подачу на его место свежего.

По способу перемещения воздуха различают системы естественной и механической вентиляции. Система вентиляции, перемещение воздушных масс в которой осуществляется благодаря возникающей разности давлений снаружи и внутри здания, называется естественной вентиляцией. Разность давлений обусловлена разностью плотностей наружного и внутреннего воздуха (гравитационное давление, или тепловой напор ∆Рт) и ветровым напором ∆Рв, действующим на здание. Расчетный тепловой напор (Па)

Р_т = gh(_н - _в),

где g–ускорение свободного падения, м/с²; h–вертикальное расстояние между центрами приточного и вытяжного отверстий, м; р_ни р^ –плотность наружного и внутреннего воздуха, кг/м .

При действии ветра на поверхностях здания с подветренной стороны образуется избыточное давление, на заветренной стороне – разряжение. Распределение давлений по поверхности зданий и их величина зависят от направления и силы ветра, а также от взаиморасположения зданий. Ветровой напор (Па)

Р_в = k_п _н,

где k_n„ – коэффициент аэродинамического сопротивления здания; значение k_n не зависит от ветрового потока, определяется эмпирическим путем и для геометрически подобных зданий остается постоянным; W_В –скорость ветрового потока, м/с.

Неорганизованная естественная вентиляция –инфильтрация, или естественное проветривание – осуществляется сменой воздуха в помещениях через неплотности в ограждениях и элементах строительных конструкций благодаря разности давления снаружи и внутри помещения. Такой воздухообмен зависит от случайных факторов–силы и направления ветра, температуры воздуха внутри и снаружи здания, вида ограждений и качества строительных работ. Инфильтрация может быть значительной для жилых зданий и достигать 0,5...0,75 объема помещения в час, а для промышленных предприятий до 1...1.5 ч^-1.

Для постоянного воздухообмена, требуемого по условиям поддержания чистоты воздуха в помещении, необходима организованная вентиляция. Организованная естественная вентиляция может быть вытяжной без организованного притока воздуха (канальная) и приточно-вытяжной с организованным притоком воздуха (канальная и бесканальная аэрация). Канальная естественная вытяжная вентиляция без организованного притока воздуха (рис. 1.6) широко применяется в жилых и административных зданиях. Расчетное гравитационное давление таких систем вентиляции определяют при температуре наружного воздуха +5 ˚С, считая, что все давление падает в тракте вытяжного канала, при этом сопротивление входу воздуха в здание не учитывается. При расчете сети воздуховодов прежде всего производят ориентировочный подбор их сечений исходя из допустимых скоростей движения воздуха в каналах верхнего этажа 0,5...0,8 м/с, в каналах нижнего этажа и сборных каналах верхнего этажа 1,0 м/с и в вытяжной шахте 1...1.5 м/с.

Для увеличения располагаемого давления в системах естественной вентиляции на устье вытяжных шахт устанавливают насадки –дефлекторы (рис. 1.7). Усиление тяги происходит благодаря разрежению, возникающему при обтекании дефлектора ЦАГИ. Разрежение, создаваемое дефлектором, и количество удаляемого воздуха зависят от скорости ветра и могут быть определены с помощью номограмм.

Рис. 1.8. Схема аэрации промышленного здания

Аэрацией называется организованная естественная общеобменная вентиляция помещений в результате поступления и удаления воздуха через открывающиеся фрамуги окон и фонарей. Воздухообмен в помещении регулируют различной степенью открывания фрамуг (в зависимости от температуры наружного воздуха, скорости и направления ветра). Как способ вентиляции аэрация нашла широкое применение в промышленных зданиях, характеризующихся технологическими процессами с большими тепловыделениями (прокатных цехах, литейных, кузнечных). Поступление наружного воздуха в цех в холодный период года организуют так, чтобы холодный воздух не попадал в рабочую зону. Для этого наружный воздух подают в помещение через проемы, расположенные не ниже 4,5 м от пола (рис. 1.8), в теплый период года приток наружного воздуха ориентируют через нижний ярус оконных проемов (А = 1,5...2 м).

При расчете аэрации определяют требуемую площадь проходного сечения проемов и аэрационных фонарей для подачи и удаления необходимого количества воздуха. Исходными данными являются конструктивные размеры помещений, проемов и фонарей, величины теплопродукции в помещении, параметры наружного воздуха. Согласно СНиП 2.04.05–91 расчет рекомендуется выполнять на действие гравитационного давления. Ветровой напор надлежит учитывать только при решении вопросов защиты вентиляционных проемов от задувания. При расчете аэрации составляют материальный (по воздуху) и тепловой баланс помещения:

где G_npi и G_вытi–масса поступающего и удаляемого воздуха, обладающего теплоемкостью С_р и температурой t.

Основным достоинством аэрации является возможность осуществлять большие воздухообмены без затрат механической энергии. К недостаткам аэрации следует отнести то, что в теплый период года эффективность аэрации может существенно падать вследствие повышения температуры наружного воздуха и, кроме того, поступающий в помещение воздух не очищается и не охлаждается.

Вентиляция, с помощью которой воздух подается в производственные помещения или удаляется из них по системам вентиляционных каналов с использованием для этого специальных механических побудителей, называется механической вентиляцией.

Рис. 1.9. Принципиальная схема вентиляции для выбора соотношения объемов
приточного и удаляемого воздуха:

а – L_B>L_np. Р₁<P₂; б – Lв<L_пр, p₁>p₂

Механическая вентиляция по сравнению с естественной имеет ряд преимуществ: большой радиус действия вследствие значительного давления, создаваемого вентилятором; возможность изменять или сохранять необходимый воздухообмен независимо от температуры наружного воздуха и скорости ветра; подвергать вводимый в помещение воздух предварительной очистке, осушке или увлажнению, подогреву или охлаждению; организовывать оптимальное воздухораспределение с подачей воздуха непосредственно к рабочим местам; улавливать вредные выделения непосредственно в местах их образования и предотвращать их распространение по всему объему помещения, а также возможность очищать загрязненный воздух перед выбросом его в атмосферу. К недостаткам механической вентиляции следует отнести значительную стоимость сооружения и эксплуатации ее и необходимость проведения мероприятий по борьбе с шумом.

Системы механической вентиляции подразделяются на общеобменные, местные, смешанные, аварийные и системы кондиционирования.

Общеобменная вентиляция предназначена для ассимиляции избыточной теплоты, влаги и вредных веществ во всем объеме рабочей зоны помещений. Она применяется в том случае, если вредные выделения поступают непосредственно в воздух помещения, рабочие места не фиксированы, а располагаются по всему помещению. Обычно объем воздуха L_пр, подаваемого в помещение при общеобменной вентиляции, равен объему воздуха L_B, удаляемого из помещения. Однако в ряде случаев возникает необходимость нарушить это равенство (рис. 1.9). Так, в особо чистых цехах электровакуумного производства, для которых большое значение имеет отсутствие пыли, объем притока воздуха делается больше объема вытяжки, за счет чего создается некоторый избыток давления в производственном помещении, что исключает попадание пыли из соседних помещений. В общем случае разница между объемами приточного и вытяжного воздуха не должна превышать 10...15%.

Существенное влияние на параметры воздушной среды в рабочей зоне оказывают правильная организация и устройство приточных и вытяжных систем.

Воздухообмен, создаваемый в помещении вентиляционными устройствами, сопровождается циркуляцией воздушных масс в несколько раз больших объема подаваемого или удаляемого воздуха. Возникающая циркуляция является основной причиной распространения и перемешивания вредных выделений и создания в помещении разных по концентрации и температуре воздушных зон. Так, приточная струя, входя в помещение, вовлекает в движение окружающие массы воздуха, в результате чего масса струи в направлении движения будет возрастать, а скорость падать. При истечении из круглого отверстия (рис. 1.10) на расстоянии 15 диаметров от устья скорость струи составит 20 % от первоначальной скорости Vo, а объем перемещающегося воздуха увеличится в 4,6 раза.

Скорость затухания движения воздуха зависит от диаметра выпускного отверстия do: чем больше do, тем медленнее затухание. Если нужно быстрее погасить скорость приточных струй, подаваемый воздух должен быть разбит на большое число мелких струй.

Существенное влияние на траекторию струи оказывает температура приточного воздуха: если температура приточной струи выше температуры воздуха помещения, то ось загибается вверх, если ниже, то вниз при изотермическом течении она совпадает с осью приточного отверстия.

К всасывающему отверстию (вытяжная вентиляция) воздух натекает со всех сторон, вследствие чего и падение скорости происходит весьма интенсивно (рис.1.11). Так, скорость всасывания на расстоянии одного диаметра от отверстия круглой трубы равна 5 % Vo.

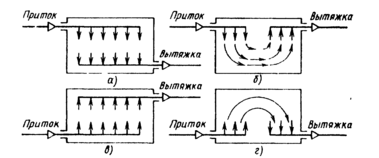

Рис. 1.12. Схемы организации воздухообмена при общеобменной вентиляции

Циркуляция воздуха в помещении и соответственно концентрация примесей и распределение параметров микроклимата зависит не только от наличия приточных и вытяжных струй, но и от их взаимного расположения. Различают четыре основные схемы организации воздухообмена при общеобменной вентиляции: сверху–вверх (рис. 1.12, а); сверху –вверх (рис. 1.12, б); снизу –вверх (рис. 1.12, в); снизу – вниз (рис. 1.12, г). Кроме этих схем применяют комбинированные. Наиболее равномерное распределение воздуха достигается в том случае, когда приток равномерен по ширине помещения, а вытяжка сосредоточена.

При организации воздухообмена в помещениях необходимо учитывать и физические свойства вредных паров и газов и в первую очередь их плотность. Если плотность газов ниже плотности воздуха, то удаление загрязненного воздуха происходит в верхней зоне, а подача свежего–непосредственно в рабочую зону. При выделении газов с плотностью большей плотности воздуха из нижней части помещения удаляется 60 ..70 % и из верхней части 30...40 % загрязненного воздуха. В помещениях со значительными выделениями влаги вытяжка влажного воздуха осуществляется в верхней зоне, а подача свежего в количестве 60 % –в рабочую зону и 40 % –в верхнюю зону.

По способу подачи и удаления воздуха различают четыре схемы общеобменной вентиляции (рис. 1.13): приточная, втяжная, приточно-вытяжная и системы с рециркуляцией. По приточной системе воздух подается в помещение - после подготовки его в приточной камере. В помещении при этом создается избыточное давление, за счет которого воздух уходит наружу через окна, двери или в другие помещения. Приточную систему применяют для вентиляции помещений, в которые нежелательно попадание загрязненного воздуха из соседних помещений или холодного воздуха извне.
