Q(t)→Q(t+1) | R(t) | S(t) |
0→0 | b1 | 0 |
0→1 | b2 | 1 |
1→0 | 1 | b3 |
1→1 | 0 | b4 |
б) г)
Рис. 3.37. J-K — триггер:
а- условное обозначение; б- таблица переходов, в—граф переходов; г- матрица переходов
Графическое изображение триггера и его задание представлено на рис. 3.37. По таблице переходов получаем:
В теории автоматов часто рассматривают трёхвходовый триггер R-S-Т - типа. Однако в связи с разработкой и внедрением J-K - триггеров применение R-S-Т - триггера в реальных схемах практически сведено к нулю.
3.3.6 Определение функций возбуждения элементарных автоматов.
Функции возбуждения входов Pi элементарных автоматов Qi , , определяются в результате решения уравнений:
относительно Pi
Здесь fi - функция переходов триггера, на котором реализуется элементарный автомат;
φi – функция внешних переходов элементарного автомата.
Для одновходовых триггеров
Pi= Di или Ti для одновходовых триггеров D и T соответственно.
Pi=< Ri, Si > или < Ki, Ji > для двувходовых триггеров.
Существуют следующие методы решения уравнения (3.1):
1. Аналитические;
2. Табличные;
3. Сравнения.
Аналитический метод определения функций возбуждения.
D триггер.
Для D триггера решение уравнения (3.1.) находится сразу:
T триггер.
Для Т триггера уравнение (3.1.) выглядит следующим образом:
Решая его, получим
R-S триггер.
Для R-S триггера уравнение (3.1.) выглядит следующим образом:
Решая его, получим:
J-K триггер.
Для J-K триггера уравнение (3.1.) выглядит следующим образом:
Решая его, получим:
S триггер.
Для S триггера уравнение (3.1.) выглядит следующим образом:
Решая его, получим:
R триггер.
Для R триггера уравнение (3.1.) выглядит следующим образом:
Решая его, получим:
E триггер.
Для E триггера уравнение (3.1.) выглядит следующим образом:
Решая его, получим:
Здесь - неопределённые функции аргументов
. В частности, если положить
, получим для всех двухвходовых триггеров:
Более простые выражения получаются путём доопределения неопределённых функций .
Пример 3.4.
Для автомата S2 функция внешних переходов элементарного автомата Q1 (рис. 3.28) имеет вид:
Тогда функции возбуждения J-K триггера, в соответствие с полученными ранее уравнениями, определяются следующим образом:
Доопределив
получим:
Табличный метод получения функций возбуждения.
Предположим, что функция переходов элементарного автомата Qi задана диаграммой Карно
Рис. 3.38.
Нули и единицы диаграммы однозначно описывают характер перехода автомата. Так ноль левой части диаграммы Карно соответствует переходу 0→0, поскольку он лежит в полосе Qi(t)=0 и Qi(t+1)=0, а единица переходу 0→1, поскольку теперь Qi(t+1)=1. Аналогично для правой части диаграммы имеем для нуля переход 1→0, а для единицы – переход 1→1.
Очевидно, что функция возбуждения должна быть построена таким образом, чтобы её значения на всех переходах вызывали требуемые таблицей изменения внутреннего состояния элементарного автомата. Отсюда следует, что диаграмма Карно функции возбуждения конкретного типа триггера может быть получена путём замены нулей и единиц диаграммы Карно функции внешних переходов значениями входных сигналов соответствующего входа, полученными из матрицы переходов этого триггера. Тогда диаграмма Карно функции внешних переходов преобразуется в одну или две (по числу входов применяемого триггера) диаграммы Карно функции возбуждения. Общий вид диаграммы Карно для функции возбуждения Pki- k-го входа i-го триггера представлен на рис. 3.39.
Рис. 3.39.
Индексация коэффициентов производилась аналогично матрице переходов рис. 3.34. Для удобства использования табличного метода все матрицы сведены в единую таблицу (рис. 3.40.). Неопределённые коэффициенты bi, b*j внутри одной таблицы доопределяются независимо. Зависимые коэффициенты bi, b*i в соседних таблицах для разных входов доопределяются в соответствие с уравнением связи:
QiQt+1 | Dтр | Tтр | R-Sтр | Sтр | Rтр | Eтр | J-Kтр | |||||
D | T | R | S | R | S | R | S | R | S | K | J | |
00 | 0 | 0 | b1 | 0 | b1 | 0 | b*1 | b1 | b*1 | b1 | b1 | 0 |
01 | 1 | 1 | 0 | 1 | b2 | 1 | 0 | 1 | 0 | 1 | b2 | 1 |
10 | 0 | 1 | 1 | 0 | 1 | 0 | 1 | b2 | 1 | 0 | 1 | b3 |
11 | 1 | 0 | 0 | b2 | b3 | b*3 | 0 | b3 | b2 | b*2 | 0 | b4 |
Рис. 3.40.
Пример 3.5.
Применения табличного метода:

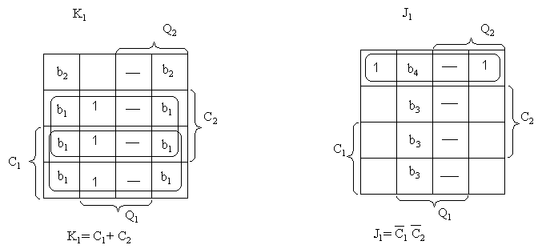

Определим функции возбуждения K1 и J1 элементарного автомата Q1 на J-K триггере автомата Мили S2, функции внешних переходов которого изображены на рис. 3.27.
Метод сравнения.
Этот метод основан на приравнивании коэффициентов в левой и правой частях уравнения (3.1.) при
Пример 3.6.
Определить функции возбуждения K1 и J1 элементарного автомата Q1 из предыдущего примера:
Имеем:
Отсюда:
3.3.7. Определение функций выходов.
Функции выходов определяются из таблиц выходов структурного автомата.

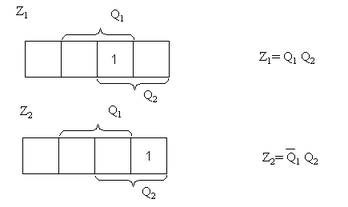

Для рассмотренного выше автомата Мура S1 из таблицы выходов (рис. 3.25.) получим диаграммы Карно для получения выходных сигналов Z1 и Z2.

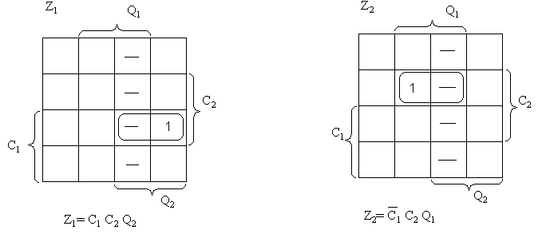

Для автомата Мили S2 из таблицы выходов (рис. 3.26.) аналогичным образом определяем выходные сигналы Z1 и Z2.
