Обозначение двуханодного стабилитрона на принципиальных схемах

табилитрон (диод Зенера) — полупроводниковый диод, предназначенный для стабилизации напряжения в источниках питания. По сравнению с обычными диодами имеет достаточно низкое регламентированное напряжение пробоя (при обратном включении) и может поддерживать это напряжение на постоянном уровне при значительном изменении силы обратного тока. Материалы, используемые для создания p-n перехода стабилитронов, имеют высокую концентрацию примесей. Поэтому, при относительно небольших обратных напряжениях в переходе возникает сильное электрическое поле, вызывающее его электрический пробой, в данном случае являющийся обратимым (если не наступает тепловой пробой вследствие слишком большой силы тока).

В основе работы стабилитрона лежат два механизма:

• Лавинный пробой p-n перехода

• Туннельный пробой p-n перехода (Эффект Зенера в англоязычной литературе)

Н

Типовая схема включения стабилитрона

есмотря на схожие результаты действия, эти механизмы различны, хотя и присутствуют в любом стабилитроне совместно, но преобладает только один из них. У стабилитронов до напряжения 5,6 вольт преобладает туннельный пробой с отрицательным температурным коэффициентом, выше 5,6 вольт доминирующим становится лавинный пробой с положительным температурным коэффициентом. При напряжении, равном 5,6 вольт, оба эффекта уравновешиваются, поэтому выбор такого напряжения является оптимальным решением для устройств с широким температурным диапазоном применения.

Пробойный режим не связан с инжекцией неосновных носителей заряда. Поэтому в стабилитроне инжекционные явления, связанные с накоплением и рассасыванием носителей заряда при переходе из области пробоя в область запирания и обратно, практически отсутствуют. Это позволяет использовать их в импульсных схемах в качестве фиксаторов уровней и ограничителей.

Виды стабилитронов:

• прецизионные — обладают повышенной стабильностью напряжения стабилизации, для них дополнительно нормируются временная нестабильность напряжения и температурный коэффициент напряжения (например: 2С191, КС211, КС520);

• двуханодные — обеспечивают стабилизацию и ограничение двухполярных напряжений, для них дополнительно нормируется абсолютное значение несимметричности напряжения стабилизации (например: 2С170А, 2С182А);

• быстродействующие — имеют сниженное значение барьерной ёмкости (десятки пФ) и малую длительность переходного процесса (единицы нс), что позволяет стабилизировать и ограничивать кратковременные импульсы напряжения (например: 2С175Е, КС182Е, 2С211Е).

Существуют микросхемы линейных регуляторов напряжения с двумя выводами, которые имеют такую же схему включения, что и стабилитрон, и зачастую, такое же обозначение на электрических принципиальных схемах.

Стабистор

Стаби́стор — полупроводниковый диод, в котором для стабилизации напряжения используется прямая ветвь вольт-амперной характеристики. Отличительной особенностью стабисторов по сравнению со стабилитронами является меньшее напряжение стабилизации, которое составляет примерно 0,7 В. Стабисторам присущ отрицательный температурный коэффициент сопротивления.

Примеры стабисторов

• КС107А — U_ст = 0,7 В

• КС113А — U_ст = 1,3 В

• КС119А — U_ст = 1,9 В

• Д220С — U_ст = 0,59 В

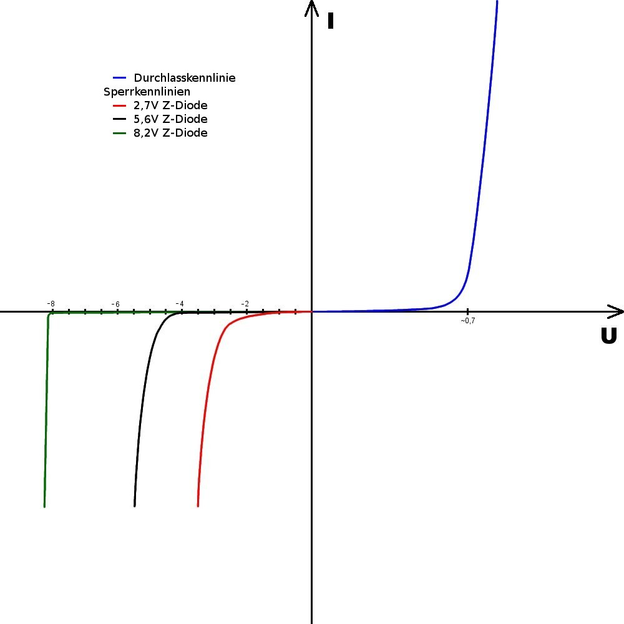

Характеристики
