Электроника

(вопросы к зачёту за 3 семестр)

1) Энергетическая диаграмма полупроводников. Донорные и акцепторные полупроводники.

2) Уровень Ферми в полупроводниках.

3) Зависимость концентрации свободных носителей от температуры в чистом и примесном полупроводниках.

4) Тепловое, дрейфовое и диффузионное движение носителей в полупроводниках.

5) Электропроводность и её зависимость от температуры.

6) Классификация электрических переходов, p-n переход в равновесном состоянии.

7) p-n переход в неравновесном состоянии.

8) ВАХ идеализированного p-n перехода.

9) ВАХ реального p-n перехода.

10) Ёмкости p-n перехода.

11) Параметры, эквивалентные схемы p-n переходов. Пробой p-n перехода: виды пробоев.

12) Переходы металл-полупроводник.

13) Неравновесные носители в полупроводниках.

14) Выпрямительные диоды.

15) Импульсные диоды.

16) Варикапы.

17) ВЧ и СВЧ диоды.

18) Диоды Шотка.

19) Стабилитроны и стабисторы.

20) Туннельные и обращенные диоды.

21)ЛПД.

22) Диоды Ганна.

23) ВЧ выпрямительные диоды.

p — n-переход

p — n-перехо́д (n — negative — отрицательный, электронный, p — positive — положительный, дырочный), или электронно-дырочный переход — разновидность гомопереходов, область полупроводника, в которой имеет место пространственное изменение типа проводимости от электронной n к дырочной p.

Электронно-дырочный переход может быть создан различными путями:

1. в объёме одного и того же полупроводникового материала, легированного в одной части донорной примесью (n-область), а в другой — акцепторной (p-область);

2. на границе двух различных полупроводников с разными типами проводимости.

Если p — n-переход получают вплавлением примесей в монокристаллический полупроводник, то переход от n- к р-области происходит скачком (резкий переход). Если используется диффузия примесей, то образуется плавный переход.

Физика p — n-перехода

П

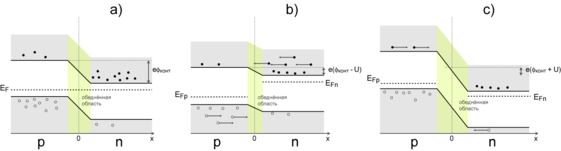

Энергетическая диаграмма p — n-перехода. a) Состояние равновесия b) При приложенном прямом напряжении c) При приложенном обратном напряжении

ри контакте двух областей n- и p- типа из-за градиента концентрации носителей заряда возникает диффузия последних в области с противоположным типом электропроводности. В p-области вблизи контакта после диффузии из неё дырок остаются нескомпенсированные ионизированные акцепторы (отрицательные неподвижные заряды), а в n-области — нескомпенсированные ионизированные доноры (положительные неподвижные заряды). Образуется область пространственного заряда (ОПЗ), состоящая из двух разноимённо заряженных слоёв. Между нескомпенсированными разноимёнными зарядами ионизированных примесей возникает электрическое поле, направленное от n-области к p-области и называемое диффузионным электрическим полем. Данное поле препятствует дальнейшей диффузии основных носителей через контакт — устанавливается равновесное состояние (при этом есть небольшой ток основных носителей из-за диффузии, и ток неосновных носителей под действием контактного поля, эти токи компенсируют друг друга). Между n- и p-областями при этом существует разность потенциалов, называемая контактной разностью потенциалов. Потенциал n-области положителен по отношению к потенциалу p-области. Обычно контактная разность потенциалов в данном случае составляет десятые доли вольта.

Внешнее электрическое поле изменяет высоту барьера и нарушает равновесие потоков носителей тока через барьер. Если положительный потенциал приложен к p-области, то потенциальный барьер понижается (прямое смещение), а ОПЗ сужается. В этом случае с ростом приложенного напряжения экспоненциально возрастает число основных носителей, способных преодолеть барьер. Как только эти носители миновали p — n-переход, они становятся неосновными. Поэтому концентрация неосновных носителей по обе стороны перехода увеличивается (инжекция неосновных носителей). Одновременно в p- и n-областях через контакты входят равные количества основных носителей, вызывающих компенсацию зарядов инжектированных носителей. В результате возрастает скорость рекомбинации и появляется отличный от нуля ток через переход, который с ростом напряжения экспоненциально возрастает.

Приложение отрицательного потенциала к p-области (обратное смещение) приводит к повышению потенциального барьера. Диффузия основных носителей через переход становится пренебрежимо малой. В то же время потоки неосновных носителей не изменяются (для них барьера не существует). Неосновные носители заряда втягиваются электрическим полем в p — n-переход и проходят через него в соседнюю область (экстракция неосновных носителей). Потоки неосновных носителей определяются скоростью тепловой генерации электронно-дырочных пар. Эти пары диффундируют к барьеру и разделяются его полем, в результате чего через p — n-переход течёт ток I_s (ток насыщения), который обычно мал и почти не зависит от напряжения. Таким образом, вольт-амперная характеристика p — n-перехода обладает резко выраженной нелинейностью. При изменении знака U значение тока через переход может изменяться в 10⁵ — 10⁶ раз. Благодаря этому p — n-переход может использоваться для выпрямления переменных токов (диод).

Вольт-амперная характеристика

Ч

Вольт-амперная характеристика p — n-перехода. I_s — ток насыщения, U_пр — напряжение пробоя.

тобы вывести зависимость величины тока через p — n-переход от внешнего смещающего напряжения V, мы должны рассмотреть отдельно электронные и дырочные токи. В дальнейшем будем обозначать символом J плотность потока частиц, а символом j — плотность электрического тока; тогда j_e = −eJ_e, j_h = eJ_h.

При V = 0 как J_e, так и J_h обращаются в нуль. Это означает, конечно, не отсутствие движения отдельных носителей через переход, а только то, что в обоих направлениях движутся равные количества электронов (или дырок). При V ≠ 0 баланс нарушается. Рассмотрим, например, дырочный ток через обеднённый слой. Он включает следующие две компоненты:

1. Ток генерации, то есть дырочный ток, текущий из n-области в p-область перехода. Как видно из названия, этот ток обусловлен дырками, генерируемыми непосредственно в n-области обеднённого слоя при тепловом возбуждении электронов с уровней валентной зоны. Хотя концентрация таких дырок (неосновных носителей) в n-области чрезвычайно мала по сравнению с концентрацией электронов (основных носителей), они играют важную роль в переносе тока через переход. Это происходит потому, что каждая дырка, попадающая в обеднённый слой, тут же перебрасывается в p-область под действием сильного электрического поля, которое имеется внутри слоя. В результате величина возникающего тока генерации не зависит от значения изменения потенциала в обеднённом слое, поскольку любая дырка, оказавшаяся в слое, перебрасывается из n-области в p-область.

2. Ток рекомбинации, то есть дырочный ток, текущий из p-области в n-область. Электрическое поле в обеднённом слое препятствует этому току, и только те дырки, которые попадают на границу обеднённого слоя, имея достаточную кинетическую энергию, чтобы преодолеть потенциальный барьер, вносят вклад в ток рекомбинации. Число таких дырок пропорционально e^−eΔФ/kT и, следовательно,

В отличие от тока генерации, ток рекомбинации чрезвычайно чувствителен к величине приложенного напряжения V. Мы можем сравнить величины этих двух токов, заметив, что при V = 0 суммарный ток через переход отсутствует: J_h^rec(V = 0) = J_h^gen Из этого следует, что J_h^rec = J_h^gene^eV/kT. Полный дырочный ток, текущий из p-области в n-область, представляет собой разность между токами рекомбинации и генерации:

J_h = J_h^rec − J_h^gen = J_h^gen(e^eV/kT − 1).

Аналогичное рассмотрение применимо к компонентам электронного тока с тем только изменением, что токи генерации и рекомбинации электронов направлены противоположно соответствующим дырочным токам. Поскольку электроны имеют противоположный заряд, электрические токи генерации и рекомбинации электронов совпадают по направлению с электрическими токами генерации и рекомбинации дырок. Поэтому полная плотность электрического тока есть j = e(J_h^gen + J_e^gen)(e^eV/kT − 1).

Ёмкость p — n-перехода и частотные характеристики

p

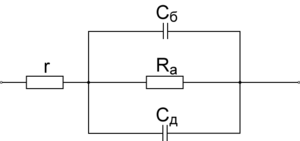

Эквивалентная схема p — n-перехода. C_б — барьерная ёмкость, C_д — диффузионная ёмкость, R_a — дифференциальное сопротивление p — n-перехода, r — объёмное сопротивление базы.

— n-переход можно рассматривать как плоский конденсатор, обкладками которого служат области n- и p-типа вне перехода, а изолятором является область объемного заряда, обеднённая носителями заряда и имеющая большое сопротивление. Такая ёмкость называется барьерной. Она зависит от внешнего приложенного напряжения, поскольку внешнее напряжение меняет пространственный заряд. Действительно, повышение потенциального барьера при обратном смещении означает увеличение разности потенциалов между n- и p-областями полупроводника, и, отсюда, увеличение их объёмных зарядов. Поскольку объёмные заряды неподвижны и связаны с ионами доноров и акцепторов, увеличение объёмного заряда может быть обусловлено только расширением его области и, следовательно, уменьшением электрической ёмкости перехода. В зависимости от площади перехода, концентрации легирующей примеси и обратного напряжения барьерная емкость может принимать значения от единиц до сотен пикофарад. Барьерная ёмкость проявляется при обратном напряжении; при прямом напряжении она шунтируется малым сопротивлением p — n-перехода. За счёт барьерной ёмкости работают варикапы.

Кроме барьерной ёмкости p — n-переход обладает так называемой диффузионной ёмкостью. Диффузионная ёмкость связана с процессами накопления и рассасывания неравновесного заряда в базе и характеризует инерционность движения неравновесных зарядов в области базы. Диффузионная ёмкость обусловлена тем, что увеличение напряжения на p — n-переходе приводит к увеличению концентрации основных и неосновных носителей, то есть к изменению заряда. Величина диффузионной ёмкости пропорциональна току через p — n-переход. При подаче прямого смещения значение диффузионной ёмкости может достигать десятков тысяч пикофарад.

Суммарная ёмкость p — n-перехода определяется суммой барьерной и диффузионной ёмкостей. Эквивалентная схема p — n-перехода на переменном токе представлена на рисунке. На эквивалентной схеме параллельно дифференциальному сопротивлению p — n-перехода R_а включены диффузионная ёмкость C_д и барьерная ёмкость С_б; последовательно с ними включено объёмное сопротивление базы r. С ростом частоты переменного напряжения, поданного на p — n-переход, емкостные свойства проявляются все сильнее, R_а шунтируется ёмкостным сопротивлением, и общее сопротивление p — n-перехода определяется объёмным сопротивлением базы. Таким образом, на высоких частотах p — n-переход теряет свои нелинейные свойства.

Пробой p — n-перехода

Пробой диода — это явление резкого увеличения обратного тока через диод при достижении обратным напряжением некоторого критического для данного диода значения. В зависимости от физических явлений, приводящих к пробою, различают лавинный, туннельный, поверхостный и тепловой пробои.

• Лавинный пробой (ударная ионизация) является наиболее важным механизмом пробоя p — n-перехода. Напряжение лавинного пробоя определяет верхний предел обратного напряжения большинства диодов. Пробой связан с образованием лавины носителей заряда под действием сильного электрического поля, при котором носители приобретают энергии, достаточные для образования новых электронно-дырочных пар в результате ударной ионизации атомов полупроводника.

• Туннельным пробоем электронно-дырочного перехода называют электрический пробой перехода, вызванный квантовомеханическим туннелированием носителей заряда сквозь запрещённую зону полупроводника без изменения их энергии. Туннелирование электронов возможно при условии, если ширина потенциального барьера, который необходимо преодолеть электронам, достаточно мала. При одной и той же ширине запрещённой зоны (для одного и того же материала) ширина потенциального барьера определяется напряжённостью электрического поля, то есть наклоном энергетических уровней и зон. Следовательно, условия для туннелирования возникают только при определённой напряжённости электрического поля или при определённом напряжении на электронно-дырочном переходе — при пробивном напряжении. Значение этой критической напряжённости электрического поля составляет примерно 8∙10⁵ В/см для кремниевых переходов и 3∙10⁵ В/см — для германиевых. Так как вероятность туннелирования очень сильно зависит от напряжённости электрического поля, то внешне туннельный эффект проявляется как пробой диода.

• Поверхостный пробой (ток утечки). Реальные p-n-переходы имеют участки, выходящие на поверхность полупроводника. Вследствие возможного загрязнения и наличия поверхостных зарядов между p- и n- областями могут образовываться проводящие плёнки и проводящие каналы, по которым идёт ток утечки I_ут. Этот ток увеличивается с ростом обратного напряжения и может превысить тепловой ток I₀ и ток генерации I_ген. Ток I_ут слабо зависит от температуры. Для уменьшения I_ут применяют защитные плёночные покрытия.

• Тепловой пробой — это пробой, развитие которого обусловлено выделением в выпрямляющем электрическом переходе тепла вследствие прохождения тока через переход. При подаче обратного напряжения практически всё оно падает на p — n-переходе, через который идёт, хотя и небольшой, обратный ток. Выделяющаяся мощность вызывает разогрев p — n-перехода и прилегающих к нему областей полупроводника. При недостаточном теплоотводе эта мощность вызывает дальнейшее увеличение тока, что приводит к пробою. Тепловой пробой, в отличие от предыдущих, необратим.

Варикап

В

Обратное напряжение на диоде

арикап (англ. vari(able) — переменный и (cap)acity — ёмкость) — полупроводниковый диод, работа которого основана на зависимости барьерной ёмкости p-n перехода от обратного напряжения. Варикапы применяются в качестве элементов с электрически управляемой ёмкостью в схемах перестройки частоты колебательного контура, деления и умножения частоты, частотной модуляции, управляемых фазовращателей и др.

При отсутствии внешнего напряжения в p-n-переходе существуют потенциальный барьер и внутреннее электрическое поле. Если к диоду приложить обратное напряжение, то высота этого потенциального барьера увеличится. Внешнее обратное напряжение отталкивает электроны в глубь n-области, в результате чего происходит расширение обеднённой области p-n перехода, которую можно представить как простейший плоский конденсатор, в котором обкладками служат границы области. В таком случае, в соответствии с формулой для ёмкости плоского конденсатора, с ростом расстояния между обкладками (вызванной ростом значения обратного напряжения) ёмкость p-n-перехода будет уменьшаться. Это уменьшение ограничено лишь толщиной базы, далее которой переход расширяться не может. По достижении этого минимума с ростом обратного напряжения ёмкость не изменяется.

Стабилитрон

С

Обозначение стабилитрона на принципиальных схемах
