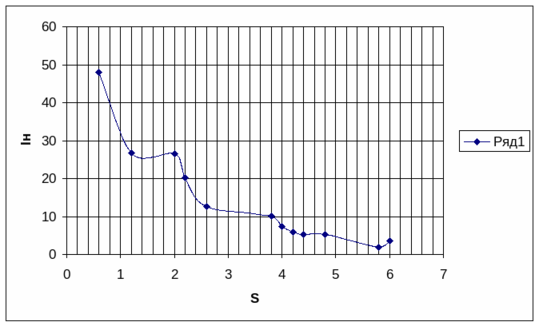

Рис.3. Интенсивность рассеяния электронов
З
атем находится атомный фактор рассеяния для каждого S по графику:

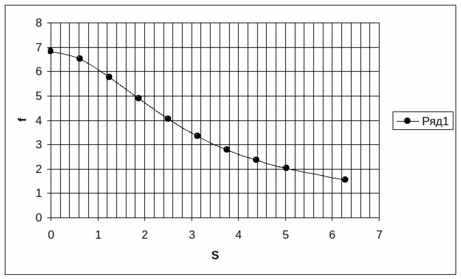

Рис.4. Атомный фактор рассеяния

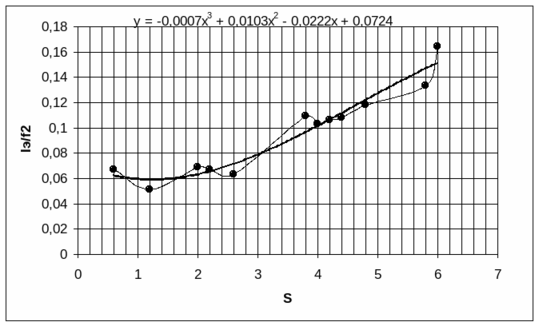

Далее строятся зависимость
и аппроксимационная кривая
:
Р
ис.5.

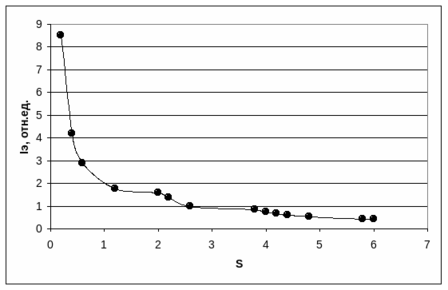

На следующем этапе строим кривую
:
Р
ис.6.
Из двух предыдущих графиков определяются
и
. Нормирующий множитель j определяется как среднее арифметическое значений и .
jmin=0.015
jmax=0.063
jср=0.039
Далее строится зависимость
, где
Р
ис.7.
З
аключительный этап – построение ФРРА и нахождение параметров ближнего порядка в расположении атомов.
По графику определяем радиусы первой и второй координационной сфер и находим угол связи. Площадь под первым пиком будет равна первому координационному числу. Площадь под вторым пиком будет равна второму координационному числу.

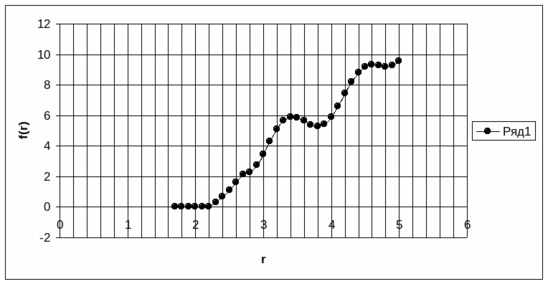

Рис.8. ФРРА
Таблица 3.
| r | 4r20 | ФРРА |
| 0 | 0 | 0 |
| 0.1 | 0.004147 | -0.023 |
| 0.2 | 0.017 | -0.075 |
| 0.3 | 0.037 | -0.111 |
| 0.4 | 0.066 | -0.081 |
| 0.5 | 0.104 | 0.05 |
| 0.6 | 0.149 | 0.279 |
| 0.7 | 0.203 | 0.56 |
| 0.8 | 0.265 | 0.811 |
| 0.9 | 0.336 | 0.94 |
| 1 | 0.415 | 0.877 |
| 1.1 | 0.502 | 0.606 |
| 1.2 | 0.597 | 0.173 |
| 1.3 | 0.701 | -0.309 |
| 1.4 | 0.813 | -0.692 |
| 1.5 | 0.933 | -0.83 |
| 1.6 | 1.062 | -0.623 |
| 1.7 | 1.198 | -0.05 |
| 1.8 | 1.344 | 0.815 |
| 1.9 | 1.497 | 1.822 |
| 2 | 1.659 | 2.776 |
| 2.1 | 1.829 | 3.493 |
| 2.2 | 2.007 | 3.846 |
| 2.3 | 2.194 | 3.807 |
| 2.4 | 2.389 | 3.449 |
| 2.5 | 2.592 | 2.931 |
| 2.6 | 2.803 | 2.453 |
| 2.7 | 3.023 | 2.199 |
| 2.8 | 3.251 | 2.286 |
| 2.9 | 3.488 | 2.734 |
| 3 | 3.732 | 3.46 |
| 3.1 | 3.985 | 4.305 |
| 3.2 | 4.246 | 5.086 |
| 3.3 | 4.516 | 5.644 |
| 3.4 | 4.794 | 5.898 |
| 3.5 | 5.08 | 5.863 |
| 3.6 | 5.374 | 5.642 |
| 3.7 | 5.677 | 5.395 |
| 3.8 | 5.988 | 5.289 |
| 3.9 | 6.307 | 5.444 |
| 4 | 6.635 | 5.898 |
| 4.1 | 6.971 | 6.6 |
| 4.2 | 7.315 | 7.424 |
| 4.3 | 7.668 | 8.213 |
| 4.4 | 8.028 | 8.827 |
| 4.5 | 8.397 | 9.188 |
| 4.6 | 8.775 | 9.303 |
| 4.7 | 9.161 | 9.26 |
| 4.8 | 9.554 | 9.198 |
| 4.9 | 9.957 | 9.261 |
| 5 | 10.367 | 9.553 |
Р
ис.8. ФРРА и параметры ближнего порядка
r1=2.2
КЧ1=3.846*(2.49-1.91)=2.23

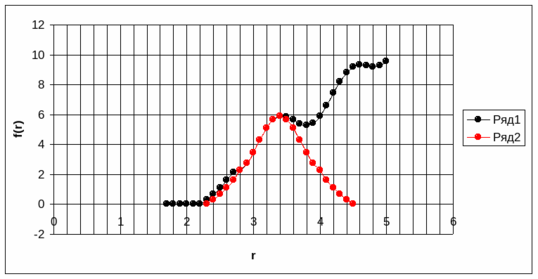

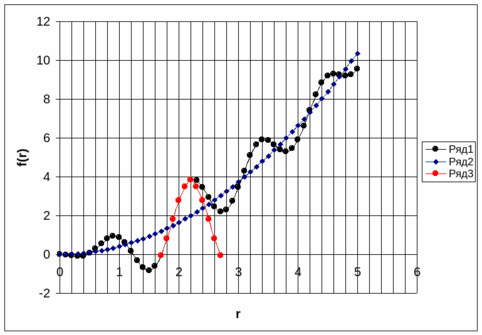

Рис.9. ФРРА и параметры ближнего порядка
r2=3.4
КЧ2=5.898(3.85-2.95)=5.3
