М
ОСКОВСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ
(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)
ИЭТ
ФЭМАЭК
Типовой расчет по физике и технологии
некристаллических полупроводников
"Определение параметров ближнего порядка в расположении атомов аморфных веществ по данным электронографических исследований"
Вариант №5
a-Se
Выполнила: студентка
Группы Эл-15-04
Рудова Алиса
Задание:
Построить ФРРА и определить параметры ближнего порядка.
Построим кривые почернения в масштабе D(log t)
Таблица 1.
| S, A-1 | D, отн. ед. | ||||
| 2 | 4 | 8 | 16 | 32 | |
| 0.2 | 19.5 | 23 | 23.7 | - | - |
| 0.4 | 14.5 | 19 | 22.5 | 24 | - |
| 0.6 | 11 | 16 | 20 | 23.5 | - |
| 0.8 | 9 | 13.7 | 18 | 22.2 | 12.8 |
| 1 | 8 | 12.6 | 16 | 21.4 | 23.4 |
| 1.2 | 8 | 13 | 16 | 21.4 | 23.4 |
| 1.4 | 8.3 | 13.5 | 16.3 | 21.5 | 23.3 |
| 1.6 | 8.3 | 13.5 | 16.3 | 21.9 | 23.5 |
| 1.8 | 8 | 13 | 16 | 21.7 | 23.5 |
| 2 | 7.5 | 12 | 14.7 | 21.3 | 23.3 |
| 2.2 | 6.8 | 10 | 13.5 | 20.4 | 23 |
| 2.4 | 5.6 | 8.7 | 12.8 | 19.1 | 22.4 |
| 2.6 | 5 | 8.2 | 12.2 | 18.3 | 22 |
| 2.8 | 4.8 | 8.5 | 12.3 | 17.6 | 21.5 |
| 3 | 4.7 | 9.2 | 12.4 | 17.4 | 20.7 |
| 3.2 | 4.6 | 9.5 | 12.4 | 17.5 | 20.5 |
| 3.4 | 4.5 | 9.8 | 12.6 | 17.6 | 20.5 |
| 3.6 | 4.3 | 9.3 | 12.5 | 17.5 | 20.3 |
| 3.8 | 3.9 | 8.3 | 11.8 | 16.7 | 20 |
| 4 | 3.5 | 7.6 | 11 | 15.5 | 19.4 |
| 4.2 | 3 | 7 | 10.3 | 14.5 | 18.5 |
| 4.4 | 2.7 | 6.5 | 9.5 | 13.7 | 17.6 |
| 4.6 | 2.5 | 6.2 | 9 | 13 | 16.7 |
| 4.8 | 2.2 | 6.1 | 8.5 | 12.8 | 16 |
| 5 | 2.3 | 6 | 8 | 12.6 | 15.5 |
| 5.2 | 2.2 | 5.9 | 8 | 12.5 | 15.5 |
| 5.4 | 2.1 | 5.7 | 8 | 12.4 | 15.6 |
| 5.6 | 2 | 5.6 | 7.9 | 11.8 | 15.5 |
| 5.8 | 1.7 | 5.3 | 7.2 | 11.3 | 15.3 |
| 6 | 1.5 | 4.7 | 7.5 | 10.6 | 14.7 |
Р

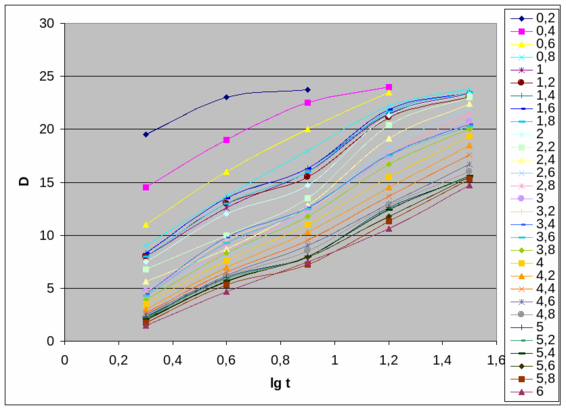

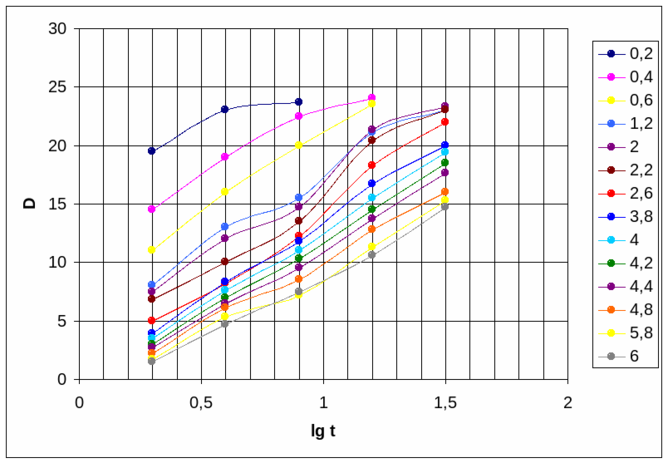

ис.1. Кривые почернения в масштабе D(log t)
Из полученной серии кривых выбираем характеристическую кривую. Она выбирается так, чтобы при параллельном смещении относительно оси абсцисс экспериментальные точки других кривых почернения укладывались бы на нее наилучшим образом.
Р

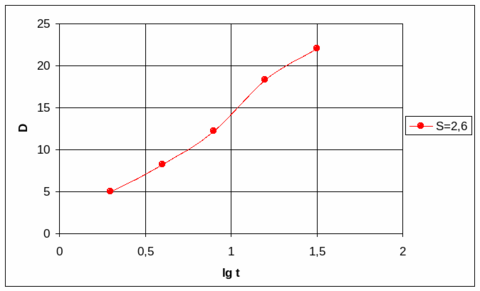

ис.2. Характеристическая кривая
Таблица 2. Расчет нормированной интенсивности рассеивания электронов
| S, A-1 | t=2" | t=4" | t=8" | t=16" | t=32" | Iэср, отн. ед. | f2 | Iэ/f2 | Iс/f2 | i1 | Iн | |||||
| t | I/I0 | t | I/I0 | t | I/I0 | t | I/I0 | t | I/I0 | |||||||
| 0.2 | 20 | 10 | 40 | 10 | 45 | 5.6 | - | - | - | - | 8.5 | 46.24 | 0.18 | 0.063 | - | - |
| 0.4 | 10 | 5 | 18 | 4.5 | 35 | 4.4 | 47 | 2.9 | - | - | 4.2 | 44.89 | 0.094 | 0.063 | - | - |
| 0.6 | 7 | 3.5 | 12 | 3 | 21 | 2.6 | 42 | 2.6 | - | - | 2.9 | 43.56 | 0.067 | 0.063 | 0.004 | 48.4 |
| 1.2 | 4 | 2 | 9 | 2.3 | 12 | 1.5 | 27 | 1.7 | 40 | 1.3 | 1.76 | 34.81 | 0.051 | 0.06 | -0.009 | 26.1 |
| 2 | 3 | 1.5 | 8 | 2 | 10 | 1.3 | 28 | 1.8 | 42 | 1.3 | 1.58 | 23.04 | 0.069 | 0.063 | 0.006 | 26.9 |
| 2.2 | 3 | 1.5 | 6 | 1.5 | 9 | 1.1 | 24 | 1.5 | 39 | 1.2 | 1.36 | 20.25 | 0.067 | 0.067 | 0 | 20.3 |
| 2.6 | 2 | 1 | 4 | 1 | 8 | 1 | 16 | 1 | 32 | 1 | 1 | 16 | 0.063 | 0.071 | -0.008 | 12.4 |
| 3.8 | 1.6 | 0.8 | 4 | 1 | 8 | 1 | 13 | 0.8 | 21 | 0.7 | 0.86 | 7.84 | 0.109 | 0.098 | 0.011 | 10.2 |
| 4 | 1.5 | 0.75 | 3.5 | 0.9 | 6.6 | 0.8 | 11.5 | 0.7 | 19.5 | 0.6 | 0.75 | 7.29 | 0.103 | 0.103 | 0 | 7.3 |
| 4.2 | 1.3 | 0.65 | 3 | 0.75 | 6 | 0.75 | 10.5 | 0.66 | 15.8 | 0.5 | 0.66 | 6.25 | 0.106 | 0.108 | -0.002 | 5.9 |
| 4.4 | 1.26 | 0.63 | 2.8 | 0.7 | 5 | 0.63 | 9.5 | 0.6 | 14.5 | 0.45 | 0.6 | 5.54 | 0.108 | 0.11 | -0.002 | 5.2 |
| 4.8 | 1.1 | 0.55 | 2.5 | 0.63 | 4 | 0.5 | 8.5 | 0.53 | 12 | 0.38 | 0.52 | 4.41 | 0.118 | 0.12 | -0.002 | 5.4 |
| 5.8 | 1 | 0.5 | 2 | 0.5 | 3.16 | 0.39 | 6.9 | 0.4 | 11 | 0.34 | 0.43 | 3.24 | 0.133 | 0.148 | -0.015 | 1.9 |
| 6 | 1 | 0.5 | 1.9 | 0.48 | 3.23 | 0.4 | 6.2 | 0.38 | 10.5 | 0.33 | 0.42 | 2.56 | 0.164 | 0.15 | 0.014 | 3.5 |
Пользуясь соотношением
находим по предыдущему графику (Рис.2.) интенсивность рассеивания в относительных единицах для каждой экспозиции. Далее, определяем среднее арифметическое значение величины относительной интенсивности для каждого значения S.
