Московский Энергетический Институт.
(Технический Университет).
Кафедра ЭИ.
Лабораторная работа № 46
МОСТОВОЙ МЕТОД ИЗМЕРЕНИЯ ПАРАМЕТРОВ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ НА ПЕРЕМЕННОМ ТОКЕ
Выполнил студент
группы А-15-0:
.
Проверил преподаватель:
Останин Ю.Я.
3.2. Определить с помощью моста переменного тока значение индук
тивности и взаимоиндуктивности, а также активного сопротивления вихре-
токового преобразователя при наличии различных контролируемых объек
тов и без них. Изобразить полученные значения полного сопротивления
преобразователя на комплексной плоскости и рассчитать его добротность.
La = 5.317 мГн
Lв = 1.851 мГн
M = (La - Lв) / 4 = 0,8665 мГн
Контролируемые объекты.
-
Алюминий.
L = 4.92 мГн
R = 6.9 Ом
ω = 2πf = 6280 рад/с
ZL = jωL ≈ 30,9j Ω
полное сопротивление:
Z = 6,9 +30,9j ≈ 31,7ej77,4º Ω
добротность:
ω0 =
Q =
-
Медь.
L = 5.04 мГн
R = 4.96 Ом
ω = 2πf = 6280 рад/с
ZL = jωL ≈ 31,7j Ω
полное сопротивление:
Z = 4,96 + 31,7j ≈ 32,1ej81,1º Ω
-
Нержавейка.
L = 6.58 мГн
R = 12.8 Ом
ω = 2πf = 6280 рад/с
ZL = jωL ≈ 41,3j Ω
полное сопротивление:
Z = 12,8 + 41,3j ≈ 43,2ej72,8º Ω
-
Латунь.
L = 4.89 мГн
R = 6.2 Ом
ω = 2πf = 6280 рад/с
ZL = jωL ≈ 30,7j Ω
полное сопротивление:
Z = 6,2 + 30,7j ≈ 31,3ej78,6º Ω
Другая пара разъемов (красные провода).
1) Алюминий.
L = 1,735 мГн
R = 54,46 Ом
ω = 2πf = 6280 рад/с
ZL = jωL ≈ 10,9j Ω
полное сопротивление:
Z = 54,46 + 10,9j ≈ 55,5ej11,3º Ω
-
Медь.
L = 1.759 мГн
R = 54.42 Ом
ω = 2πf = 6280 рад/с
ZL = jωL ≈ 10,9j Ω
полное сопротивление:
Z = 54,42 + 10,9j ≈ 55,5ej11,3º Ω
-
Нержавейка.
L = 1,726 мГн
R = 54.75 Ом
ω = 2πf = 6280 рад/с
ZL = jωL ≈ 10,8j Ω
полное сопротивление:
Z = 54,75 + 10,8j ≈ 55,8ej11,2º Ω
-
Латунь.
L = 2.189 мГн
R = 56.56 Ом
ω = 2πf = 6280 рад/с
ZL = jωL ≈ 13,8j Ω
полное сопротивление:
Z = 56,56 + 13,8j ≈ 58,2ej13,7º Ω
3.3. Произвести измерения комплексного сопротивления в каждой из
декад магазина емкостей (при указанном преподавателем числе
включённых резисторов в декаде) и рассчитать его активную и реактивную
составляющие (или параметры элементов схемы замещения).
ω = 2πf = 6280 рад/с
| Показания магазина | Емкость С | Проводимость G | ZC = | ZR = 1/G, Ом |
| 0 | 77,6 пФ | 11,1 нСм | -2,05 · 106 j | 9,01 · 107 |
| 0,3 мкФ | 298 нФ | 0,18 мСм | -534.35 j | 5,56 · 103 |
| 0,03 мкФ | 30 нФ | 13 мкСм | -5.31 · 103 j | 7,69 · 104 |
| 0,003 мкФ | 3,085 нФ | 0,02 мкСм | -5.16 · 104 j | 5 · 107 |

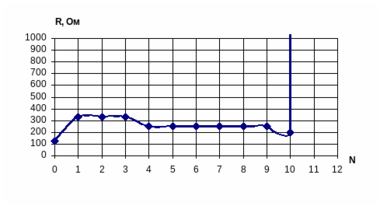

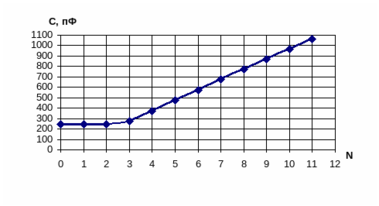

3.4. Измерить активную и реактивную составляющие полного сопротивления декады, при изменении сопротивления от нуля до максимального.
Построить зависимость электрических параметров декады (R, L или С) от
числа включенных емкостей, найти погрешность и произвести статистическую обработку результатов.
| Коэффициент градуировки | Расч. значение, мкФ | Измерено, пФ | Проводимость, мкСм | R = 1/G, Ом | ΔC = |CИ-CР|, пФ |
| 0 | 0 | 248,3 | 0,008 | 125 | 24,83 |
| 1 | 0,001 | 248,4 | 0,003 | 333,3333333 | 48,4 |
| 2 | 0,002 | 248,7 | 0,003 | 333,3333333 | 48,7 |
| 3 | 0,003 | 278,6 | 0,003 | 333,3333333 | 21,4 |
| 4 | 0,004 | 373,2 | 0,004 | 250 | 26,8 |
| 5 | 0,005 | 476,3 | 0,004 | 250 | 23,7 |
| 6 | 0,006 | 575,1 | 0,004 | 250 | 24,9 |
| 7 | 0,007 | 673,5 | 0,004 | 250 | 26,5 |
| 8 | 0,008 | 770,1 | 0,004 | 250 | 29,9 |
| 9 | 0,009 | 872,9 | 0,004 | 250 | 27,1 |
| 10 | 0,01 | 969,3 | 0,005 | 200 | 30,7 |
| 11 | 0,011 | 1065 | 0 | ∞ | 35 |
| | |
ΔСср =
= 42,54 пФ
3.5. Измерить электрические параметры (R, L и С) самого короткого и
самого длинного из соединительного проводов, коаксиального кабеля, вхо
да вольтметров и входа осциллографа. Сопоставить их с параметрами исследованных ранее объектов и оценить создаваемую ими погрешность.
Длинный провод.
L = 0,009 мкГн
R = 0,009 Ом
C = 0,003 мкФ
G = 24,64 мСм
Короткий провод.
L = 0,5 мкГн
R = 0,006 Ом
C = 99,99 мкФ
G = 999,9 мСм
Коаксиальный кабель.
L = 1,36 мкГн
R = 0,012 МОм
C = 76,95 мкФ
G = 3,7 нСм
Вход осциллографа.
L = 999,9 Гн
R = 9,999 МОм
C = 999,8 мкФ
G = 9,99 мСм
Вход вольтметра.
L = 550 Гн
R = 2,2 МОм
C = 3434 пФ
G = 114,3 нСм

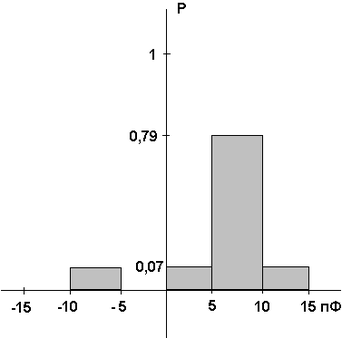

3.6. Измерить ёмкости и тангенсы угла диэлектрических потерь (добротности) для партии конденсаторов. Провести статистическую обработку полученных значений: найти среднее значение ёмкости, обнаружить и устранить конденсаторы с грубыми отклонениями ёмкости от номинальной, рассчитать среднее квадратическое отклонение ёмкости в партии, построить гистограмму, определить закон распределения и т.д.
Номинал 150 пФ, допуск ±10% (±15 пФ)
| № | С, пФ | tg δ | Отклон |
| 1 | 158,5 | 0,0013 | 8,5 |
| 2 | 156 | 0,0019 | 6 |
| 3 | 157 | 0,0017 | 7 |
| 4 | 153,6 | 0,0027 | 3,6 |
| 5 | 157 | 0,0018 | 7 |
| 6 | 157,7 | 0,0011 | 7,7 |
| 7 | 157,4 | 0,0015 | 7,4 |
| 8 | 156,3 | 0,0011 | 6,3 |
| 9 | 156,1 | 0,0017 | 6,1 |
| 10 | 168,2 | 0,0029 | 18,2 |
| 11 | 155,8 | 0,0022 | 5,8 |
| 12 | 159,1 | 0,0018 | 9,1 |
| 13 | 144,2 | 0,0017 | -5,8 |
| 14 | 156,3 | 0,0022 | 6,3 |
Сср = 156,7 пФ
Спецификация средств измерений
-
Измеритель импеданса Е7-8.
Обеспечивает измерение параметров конденсаторов, катушек индуктивностей, резисторов, различных элементов радиотехнических цепей с цифровым отсчетом измеряемых величин и с выводом информации о результатах измерений в коде 8-4-2-1. Прибор может использоваться для определения коэффициента деления трансформаторов, проверки качества экранирования, измерения емкости диодов и переходного сопротивления переключателей.
Функциональные возможности прибора могут быть расширены (изменения температуры, давления, влажности и т. д.) за счет использования датчиков, преобразующих измеряемую физическую величину в емкость, индуктивность, сопротивление или тангенс угла диэлектрических потерь.
Принцип измерения основан на мостовом методе с фазочувствительными детекторами уравновешивания.
Отсчет измеряемой величины четырехзначный.
Основные данные
Диапазон измерения:
емкости (C) ±0,01 пФ – 100 мкФ
индуктивности (L) ±0,1 мкГн – 1000 Гн
сопротивления (R) 0,001 Ом – 10 МОм
проводимости (G) 0,1 нСм – 1 См
тангенса угла потерь (tgδ) 1∙10-4 – 1
Пределы допускаемой основной погрешности измерения:
емкости ±[ 0,001(1+0,5tgδ)Cx+0,01 пФ+1 ед. сч.] (10 мкФ),
±[ 0,001(1,5+tgδ)Cx+1 ед. сч.] (более 10 мкФ)
индуктивности ±[ 0,001(1±tgδ)Lx+0,1 мкГн+1 ед. сч.]
сопротивления ±[ 0,001(1+tgφ)Rx+1 ед. сч.]
проводимости ±[ 0,001(1+tgφ)Gx+1 ед. сч.]
тангенса угла потерь ±(0,005tgδ+5∙10-4) при ±C 10 пФ – 10 мкФ,
±(0,005tgδ+1∙10-3) при ±C более10 мкФ, ±L более 100 мкГн
Частота измерения 1000 Гц
Напряжение на измеряемом объекте 4,3 В
Потребляемая мощность 85 В∙А
Габариты 490×216×480 мм
Масса 30 кг
7
