Московский Энергетический Институт
Лабораторная Работа №4
по физике диэлектрических материалов
на тему: «Исследование частотных зависимостей диэлектрической проницаемости, тангенса угла диэлектрических потерь и коэффициента диэлектрических потерь твёрдых диэлектриков – полимеров»
Выполнил: Михайлец М.С.
Группа: Эл 15 – 03
Проверил: Бородулин В.Н.
Москва 2006 г.
Цель работы: получение и исследование частотных зависимостей диэлектрической проницаемости ε`, тангенса угла диэлектрических потерь tgδ и коэффициента диэлектрических потерь ε`` диэлектриков – полимеров и определение параметров, характеризующих поведение исследуемых диэлектриков в электрических полях высокой частоты.

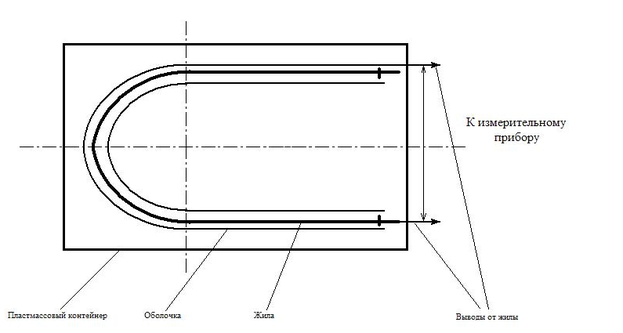

Схема установки:
Цилиндрический конденсатор (исследуемый образец) представляет собой размещённый в контейнере выполненном из пластмассы отрезок кабеля длинной L (см) с радиусом Rж (см) по жиле радиуса Rиз (см). Изоляцией служит исследуемый диэлектрик. При измерении ёмкости Сх и tgδх конденсатора выводы от оболочки и жилы подключаются к клеммам «Сх» куметра.
Рабочее задание:
-
Изучите лабораторную установку.
-
С помощью куметра определите частотную зависимость ε` и tgδ для образцов полиэтилена и поливинилхлорида в интервале частот, указанных преподавателем.
-
Пользуясь соотношением ε``= ε`* tgδ рассчитайте значения ε``. Постройте графики ε`, ε`` и tgδ в функции lg ƒr, где ƒr – частота измерения (Гц)
-
Для полярного диэлектрика зависимости ε`, ε`` и tgδ аппроксимируйте дебаевской и коул - коуловской регрессиями; рассчитайте значения параметров, характеризующих такие регрессии. Установите, какая из регрессий предпочтительна для аппроксимации полученных в работе зависимостей.
Таблица измерений ε` и tgδ для образцов полиэтилена и поливинилхлорида:
| Без образца | Образец№1 | Образец№2 | ||||
| Частота, Гц | Ёмкость, Пф | Добротность | Ёмкость, Пф | Добротность | Ёмкость, Пф | Добротность |
| 60 | 305.4 | 69 | 280.9 | 69 | 275.2 | 40 |
| 100 | 102.3 | 95 | 81.6 | 95 | 75.6 | 26 |
| 300 | 99.5 | 185 | 78.5 | 180 | 73.1 | 33 |
| 550 | 277.7 | 200 | 256.4 | 195 | 253.0 | 77 |
| 700 | 168.8 | 195 | 148.3 | 190 | 143.9 | 55 |
| 900 | 97.7 | 180 | 77.1 | 175 | 74.1 | 38 |
| 1000 | 77.8 | 165 | 57.0 | 160 | 54.0 | 32 |
| 1100 | 62.8 | 155 | 42.2 | 150 | 38.7 | 26 |
| 1300 | 42.2 | 135 | 25.6 | 130 | 20.1 | 17 |
| 1700 | 253.9 | 180 | 233.6 | 170 | 231.1 | 79 |
| 2000 | 181.8 | 195 | 160.9 | 190 | 159.5 | 69 |
| 6000 | 170.3 | 170 | 148.2 | 160 | 147.4 | 70 |
| 8000 | 93.1 | 205 | 73.6 | 190 | 72.2 | 50 |
| 10000 | 59.4 | 220 | 38.4 | 200 | 37.0 | 36 |
| 20000 | 137.5 | 225 | 116.2 | 210 | 116.0 | 82 |
