Диэлектрическими называют материалы, основным электрическим свойством которых является способность к поляризации и в которых возможно существование электростатического поля. Реальный (технический) диэлектрик тем более приближается к идеальному, чем меньше его удельная проводимость и чем слабее у него выражены замедленные механизмы поляризации, связанные с рассеиванием электрической энергии и выделением, теплоты.

При применении диэлектриков — одного из наиболее обширных классов электротехнических материалов — довольно четко определилась необходимость использования как пассивных, так и активных свойств этих материалов.

Пассивные свойства диэлектрических материалов используются, когда их применяют в качестве электроизоляционных материалов и диэлектриков конденсаторов обычных типов. Электроизоляционными материалами называют диэлектрики, которые не допускают утечки электрических зарядов, т.е. с их помощью отделяют электрические цепи друг от друга или токоведущие части устройств, приборов и аппаратов от проводящих, но не токоведущих частей (от корпуса, от земли). В этих случаях диэлектрическая проницаемость материала не играет особой роли или она должна быть возможно меньшей, чтобы не вносить в схемы паразитных емкостей. Если материал используется в качестве диэлектрика конденсатора определенной емкости и наименьших размеров, то при прочих равных условиях желательно, чтобы этот материал имел большую диэлектрическую проницаемость.

Активными (управляемыми) диэлектриками являются сегнетоэлектрики, пьезоэлектрики, пироэлектрики, электролюминофоры, материалы для излучателей и затворов в лазерной технике, электреты и др.

В зависимости от влияния напряженности электрического поля на значение относительной диэлектрической проницаемости материала все диэлектрики подразделяют на линейные и нелинейные.

Для линейных диэлектриков с малыми потерями энергии зависимость заряда конденсатора от напряжения (переменной полярности) имеет вид прямой; для нелинейных диэлектриков (сегнетоэлектриков) в этих условиях зависимость заряда от напряжения принимает форму петли гистерезиса (см. рис. далее).

Неполярными диэлектриками являются газы, жидкости и твердые вещества в кристаллическом и аморфном состояниях, обладающие в основном только электронной поляризацией. К ним относятся водород, бензол, парафин, сера, полиэтилен и др.

Полярные (дипольные) диэлектрики — это органические жидкие, полужидкие и твердые вещества, имеющие одновременно дипольно-релаксационную и электронную поляризации. К ним относятся нитробензол, кремнийорганические соединения, фенолформальдегидные смолы, эпоксидные компаунды, хлорированные углеводороды, капрон и др.

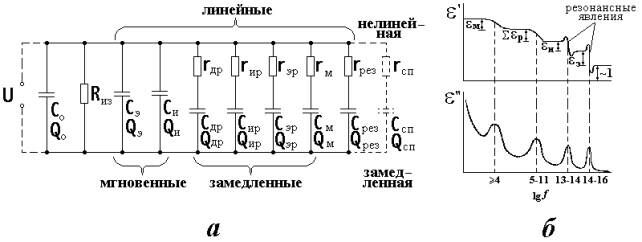

Эквивалентная схема (а) и частотная зависимость составляющих комплексной диэлектрической проницаемости (б) диэлектриков сложного состава с различными механизмами поляризации.

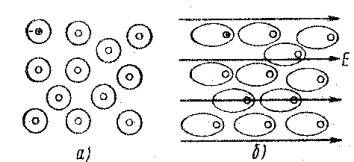

Упрощенная схема моделей атомов водорода

Кривые температурной зависимости диэлектрической проницаемости при электронной eэ, дипольно-релаксационной eдр и ионно-релаксационной eир поляризациях

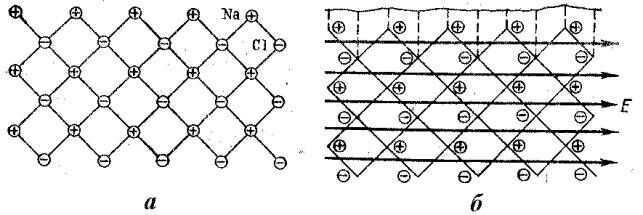

Идеализированная схема расположения ионов каменной соли: а—в узлах решетки в отсутствие электрического поля, б — смещенные из узлов на небольшие расстояния при воздействии поля.

Зависимости заряда конденсатора от напряжения для линейных диэлектриков (а) и для сегнетоэлектриков (б) (по осям абсцисс отложены U и Е=U/h, по осям ординат Q, D=Q/S и e)

Диэлектрическая проницаемость глицерина при различных частотах и температурах

значения диэлектрической проницаемости некоторых неполярных твердых диэлектриков (при Т=20°С).

Материал

n

n2

e

Материал

n

n2

e

Парафин

1.43

2.06

1.9-2.2

Сера

1.92

3.69

3.6-4.0

полистирол

1.55

2.40

2.4-2.6

алмаз

2.40

5.76

5.6-5.8

диэлектрическая проницаемость и ее температурный коэффициент для некоторых ионных кристаллов (при Т=20°С).

кристалл

e

ae×106, К-1

кристалл

e

ae×106, К-1

Каменная соль (NaCl)

6

+150

Рутил (TiO2)

110

-750

Корунд (Al2O3)

10

+100

Титанат кальция (CaTiO3)

150

-1500

Зависимости емкости и плотности тока от времени в конденсаторе с диэлектриком, обладающим различными механизмами поляризации и сквозной электропроводностью (электрическое поле прикладывается мгновенно и в дальнейшем с течением времени не изменяется); SСр — емкость, обусловленная замедленными (релаксационными) поляризации; Смгн — емкость от мгновенных механизмов поляризации

Эскиз размещения электродов (1) на поверхности образца из электроизоляционного материала (2) при измерении rs

Зависимость тока от напряжения для газа

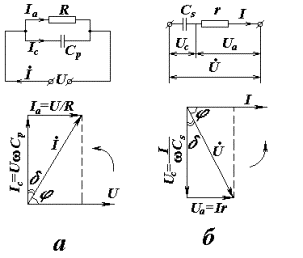

Параллельная (а) и последовательная (б) эквивалентные схемы диэлектрика с потерями и векторные диаграммы для них

Частотные (а) и температурные (б) зависимости потерь на электропроводность

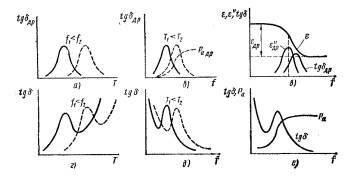

Особенности релаксационных потерь в диэлектриках

Изменение tgd в зависимости от напряжения для твердой изоляции с газовыми включениями

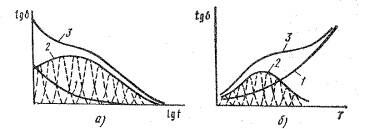

Частотная и температурная зависимости тангенса угла диэлектрических потерь для неорганического стекла: 1 — потери на электропроводность; 2 — релаксационные потерн; 3 — суммарные потери

Вольтамперная характеристика электрической изоляции

Зависимость пробивного напряжения от произведения давления газа р на межэлектродное расстояние h для воздуха и водорода.

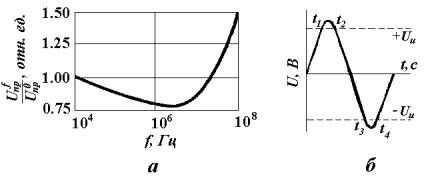

Пробой воздуха на переменном токе: а – отношение пробивного напряжения воздуха при заданной частоте к пробивному напряжению на постоянном токе; б – диаграмма, поясняющая особенности ионизации газа в переменном поле.

Зависимости пробивного напряжения воздуха от расстояния между электродами в неоднородном поле (а) и модель объемного заряда в разрядном промежутке при положительной (б) и отрицательной (в) полярности на игле

Пояснение к расчету пробивного напряжения при тепловом пробое
