Московский Энергетический Институт
(технический университет)
Лабораторная работа №13
по курсу
Тепловые двигатели и нагнетатели
«ХАРАКТЕРИСТИКИ ЦЕНТРОБЕЖНЫХ
ВЕНТИЛЯТОРОВ ПРИ ИНДИВИДУАЛЬНОЙ
И ПОСЛЕДОВАТЕЛЬНОЙ РАБОТЕ»
Группа: | |
Бригада: | |
Студент: | |
Преподаватель: | |
К работе допущен: | |
Дата выполнения: | |
Работу сделал: | |
Работу сдал: |
МОСКВА 2006
Цель работы: - закрепление и углубление знаний студентов по разделу "Насосы и вентиляторы" курса "Тепловые двигатели, насосы, вентиляторы, компрессоры". При проведении работы студенты знакомятся с устройством центробежного вентилятора и методикой испытания вентиляторов, работающих индивидуально и совместно.
|

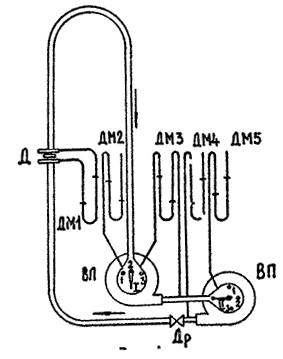

Рис. 1 – Схема лабораторной установки |
Воздух поступает в сеть из напорного патрубка вентилятора ВП. Сеть состоит из трубопровода с установленными на нем дроссельной заслонкой Др и измерительной диафрагмой Д. Вентилятор ВЛ откачивает воздух из сети и подает его на всас вентилятора ВП.
Каждый вентилятор имеет на всасе поворотную заслонку. Управление поворотными заслонками осуществляется рукояткой I /см. рис.1/ у вентилятора ВЛ и рукояткой П у вентилятора ВП. Когда рукоятка I и II находятся в положении 2, закрутка потока на всасе вентиляторов отсутствуем. Когда рукоятки находятся в положении I, поток воздуха закручивается в направлении вращения роторов вентиляторов .Перевод рукояток в положение 3 вызывает закрутку воздушного потока на всасе каждого вентилятора против вращения ротора.
На всасывающем трубопроводе вентилятора ВЛ укреплены водяные дифманометры ДМI. Дифманометр ДМI соединен с диафрагмой Д и служит для определения расхода воздуха в сети. Дифманометром ДМ3 измеряют перепад давлений воздуха в вентиляторе ВЛ. Дифманометр ДМ4 служит для измерения давления за вентилятором ВП. Давление или вакуум на всасе ВЛ и ВП измеряют дифманометрами ДМ2 и ДМ5 .
Установка имеет электрический щит. На щите размещены амперметры для измерения силы тока в двигателе каждого вентилятора, тепловые реле с ккнопками, однофазные счетчики для измерения расхода электроэнергии двигателями вентиляторов, кнопки "Пуск", "Стоп" и сигнальные лампы.
Протокол испытания вентиляторов:
Наимено-вание задачи | № режима | Производительность | Перепад давлений на вентил ΔP | Потребляемая мощность | КПД вентиляторн. установки ηву | Параметры воздуха на всасе вентил. ВЛ | Давление за вентил. ВП Pнп | Перепад давлений ΔPΣ | Примечания | ||||
Перепад давлений на диафрагме ΔPg | Расход возд. по тар. кривой Q | Число обор диска счетчика Z | Время 10 обор. диска счетчика Δτ | Потребляя-емая мощность Nэ | вакуум Vвл | давление Pвл | |||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
Индивид. работа. вент. | 1 | ||||||||||||
2 | |||||||||||||
3 | |||||||||||||
4 | |||||||||||||
5 | |||||||||||||
Совмест. раб. вент. | 1 | ||||||||||||
2 | |||||||||||||
3 | |||||||||||||
4 | |||||||||||||
5 |
