Московский Энергетический Институт
(технический университет)
Кафедра АСУ ТП
Лабораторная работа №10
по курсу
Метрология и теплотехнические измерения
«ИЗУЧЕНИЕ И ИСПЫТАНИЕ ПРЕОБРАЗОВАТЕЛЕЙ
ДАВЛЕНИЯ "САПФИР - 22" »
| Группа: | |
| Бригада: | |
| Студенты: | |
| Преподаватель: | |
| К работе допущен: | |
| Дата выполнения: | |
| Работу сделал: | |
| Работу сдал: |
МОСКВА 2006
Цель работы: является закрепление знаний студентов по разделу "Измерение давления и разности давлений". В процессе выполнения работы студент должен:
1. Ознакомиться с устройством тензометрических преобразователей давления "Сапфир-22" с токовым выходным сигналом 0-5 мА;
2. Изучить влияние температуры на характеристики преобразователей и ознакомиться с методом температурной компенсации;
3. Ознакомиться со способами настройки преобразователей и изменения диапазона измерения.
|
|
| Рис. 1 |

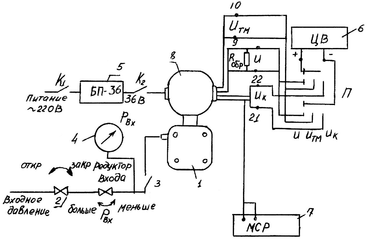

Схема установки, используемой для снятия характеристик измерительных преобразователей "Сапфир-22", представлена на рис.1. Давление воздуха Pвх, подаваемое в преобразователь 1, поступает от компрессора при открытых кране 2 и пневмотумблере 3. Требуемое значение давления Pвх
устанавливается редуктором входа и контролируется по образцовому манометру 4. Кран 2 и редуктор входа находятся на наклонной панели стенда.
Питание преобразователя напряжением 36 В производится от источника питания 5 постоянного тока БП-36; цифровой вольтметр 6 служит для измерения сигналов преобразователя: выходного U, измерительного блока Uтм, цепи температурной компенсации Uк. Магазин 7 используется для балансировки моста температурной компенсации.

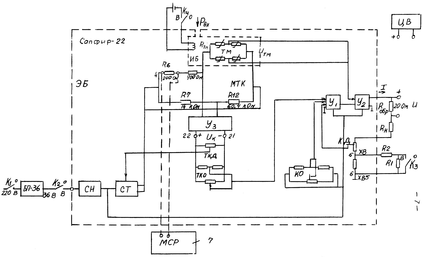

Мнемосхема установки для испытания преобразователя "Сапфир-22" представлена на рис.2. Преобразователь давления включает измерительный ИБ и электронный ЭБ блоки. Последний содержит усилители У1,У2,У3, стабилизаторы тока СТ и напряжения СН. Измеряемое давление Рвх поступает в измерительный блок, который содержит тензомост ТМ. Его сигнал Uтм поступает на вход усилителя У2 электронного блока.
Мост температурной компенсации МТК в двух плечах содержит постоянные резисторы R7, R12, в третьем - настроечный резистор Rв, в качестве которого в работе использованы резисторы 700 и 200 Ом. Последний шунтирован магазином сопротивлений 7, который используется для балансировки моста температурной компенсации. Четвертым плечом служит тензомост, диагональное сопротивление которого зависит только от температуры. Таким образом, МТК представляет неуравновешенный мост, его пропорциональный температуре и усиленный усилителем Уз сигнал Uк измеряется цифровым вольтметром между точками 21, 22 усилителя.
|
|
| Рис. 2 |
Диапазон измерения преобразо- вателя определяется сопротивле-нием обратной связи. При включении тумблера К3 сопротивление R1 шунтируется, диапазон измерения снижается. Питание усилителя, стабилизатора тока СТ и корректора нуля КО производится от стабилизатора напряжения ОН.
На вертикальной панеле стенда находится переключатель К5, который при выполнении лабораторной работы должен находиться в положении "U".
Протокол измерений:
Приложение 1
Градуровочная характеристика измерительного блока преобразователя давления "Сапфир-22"
Паспортные характеристики приборов
Преобразователь ДИ 2130,верхний предел измерения __________ предел основной погрешности 0.5%.
Цифровой вольтметр __________ верхний предел измерения __________
предельная погрешность ___________
Магазин ____________ предельная погрешность ____________
| РВХ кгс/м2 | 0 | 500 | 1000 | 1500 | 2000 | 2500 | |
| Utm, мВ | . | ||||||
| Дтм - ____________, мB; | Sтм - ____________, мB/(кгс/м2) | ||||||
Приложение 2
Градуировочная характеристика моста температурной компенсации
tH= ____________
| Rм, Ом | Rмб - 20 | Rмб - 10 | Rмб | Rмб+10 | Rмб+20 | |||
| Uк,мВ | ||||||||
| Rтмt, Ом | ||||||||
| t,°C | ||||||||
| Rвб = ________ Ом; | Skt = ________ ,mB/Ом; | Sкt = ________ ,мВ/°С | ||||||
Приложение З
Протокол поверки преобразователя
| Рвх, кгс/м2 | Up, мB | Прямой ход | Обратный ход | Вариация Н, мВ | ||||
| U1, мВ | Δ1, мВ | U2, мВ | Δ2, мВ | |||||
| 0 | ||||||||
| 500 | ||||||||
| 1000 | ||||||||
| 1500 | ||||||||
| 2000 | ||||||||
| 2500 | ||||||||
| Д = _______, мВ; | Δр= ________, мВ | |||||||
Приложение 4
Протокол определения температурных характеристик преобразователя
| Рвх, кгс/м2 | 0 | 500 | 1000 | 1500 | 2000 | 2500 | |||
| Ut, мВ | |||||||||
| ΔUt, мВ | |||||||||
| Uк = _________, мВ; | t = __________, °С; | Δt = ___________, мВ | |||||||
Приложение 5
Градировочные характеристики измерительного блока и преобразователя при
максимальном диапазоне измерения
| Рвх, кгс/м2 | 0 | 1000 | 2000 | 3000 | 4000 | ||
| Uтм, мВ | |||||||
| U, мВ | ' | ||||||
| Дтм = _________, мВ; | Д= __________, мВ | ||||||
