Лабораторная работа № 47
МЕТОДЫ ИЗМЕРЕНИЯ СРАВНЕНИЕМ С МЕРОЙ
Выполнили студенты
группы А-15:
.
.
.
Проверил преподаватель:
Останин Ю.Я.
-

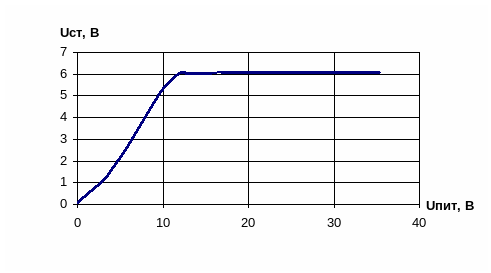

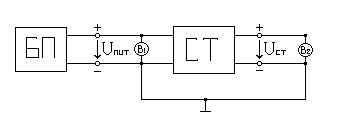

Снять зависимость напряжения на выходе полупроводникового стабилизатора (Uст) и определить пределы стабилизации при изменении питающего напряжения (Uпит) и тока нагрузки (Iнаг).
| Uпит, В | Uст, В | Iн, мА |
| 0 | 0,05 | 0,06 |
| 3 | 1,1 | 3,97 |
| 5 | 2,12 | 7,86 |
| 7 | 3,36 | 12,51 |
| 10 | 5,28 | 19,18 |
| 12 | 6,04 | 21,9 |
| 13 | 6,03 | 21,9 |
| 15 | 6,04 | 22 |
| 20 | 6,06 | 22 |
| 35 | 6,08 | 22,1 |
| 30 | 6,09 | 22,1 |
| |
-

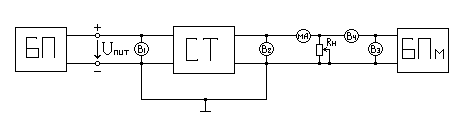

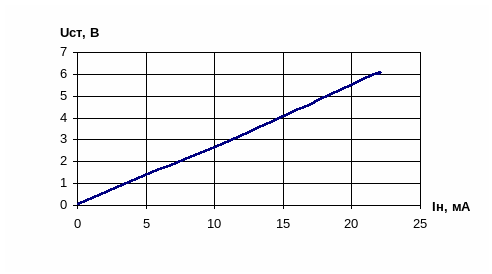

Измерить компенсационным методом значение выходного напряжения стабилизатора (Uо_ст), соответствующего среднему значению питающего напряжения и тока нагрузки, выбрав для измерения приборы и режимы их работы, обеспечивающие минимальную П.
R1 > R2 > R3 > R4 > R5
| R = R3 | |
| Uст = 6,06 В | Uпит = 15 В |
| Uмеры = 6,06 В | Iн = 22 мА |
| Uразн = 0,04 В |
| R = R2 | |
| Uст = 6,09 В | Uпит = 15 В |
| Uмеры = 6,14 В | Iн = 10,7 мА |
| Uразн = 0,04 В |
| R = R1 | |
| Uст = 6,12 В | Uпит = 15 В |
| Uмеры = 6,14 В | Iн = 4 мА |
| Uразн = 0,02 В |
| R = R4 | |
| Uст = 6,01 В | Uпит = 15 В |
| Uмеры = 6,06 В | Iн = 36,5 мА |
| Uразн = 0,02 В |
| R = R5 | |
| Uст = 6,16 В | Uпит = 15 В |
| Uмеры = 6,14 В | Iн = ? |
| Uразн = 0,03 В |
-

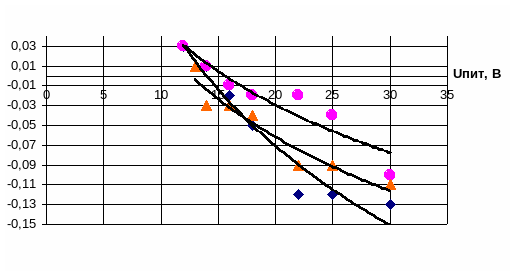

Используя дифференциальный метод, относительно значения (Uо ст) снять зависимость приращения выходного напряжения стабилизатора (Uст) от питающего напряжения при трёх различных значениях сопротивления нагрузки (Rн).
R = R3
| Uпит, В | 12 | 14 | 16 | 18 | 22 | 25 | 30 |
| Uст, В | 0,03 | 0,01 | -0,02 | -0,05 | -0,12 | -0,12 | -0,13 |
| Uст, В | 6,04 | 6,05 | 6,06 | 6,07 | 6,15 | 6,15 | 6,16 |
| Iн, мА | 21,8 | 21,9 | 21,9 | 21,9 | 22,2 | 22,2 | 22,2 |
| Uмеры, В | 6,06 | 6,06 | 6,06 | 6,06 | 6,06 | 6,06 | 6,06 |
R = R1
| Uпит, В | 12 | 14 | 16 | 18 | 22 | 25 | 30 |
| Uст, В | 0,03 | 0,01 | -0,01 | -0,02 | -0,02 | -0,04 | -0,1 |
| Uст, В | 6,13 | 6,13 | 6,14 | 6,14 | 6,15 | 6,17 | 6,23 |
| Iн, мА | 3,9 | 3,9 | 3,9 | 3,9 | 3,9 | 3,9 | 4 |
| Uмеры, В | 6,14 | 6,14 | 6,14 | 6,14 | 6,14 | 6,14 | 6,14 |
R = R4
| Uпит, В | 13 | 14 | 16 | 18 | 22 | 25 | 30 |
| Uст, В | 0,01 | -0,03 | -0,03 | -0,04 | -0,09 | -0,09 | -0,11 |
| Uст, В | 6,01 | 6,02 | 6,04 | 6,04 | 6,09 | 6,1 | 6,11 |
| Iн, мА | 36,5 | 36,5 | 36,6 | 36,7 | 36,9 | 37 | 37 |
| Uмеры, В | 6,06 | 6,06 | 6,06 | 6,06 | 6,06 | 6,06 | 6,06 |
R3
R1
R4
Uпит = Uср = 22 В, Uмеры = 6,14 В
| ХХ | R1 | R2 | R3 | R4 | R5 | |
| Iн, мА | 0 | 4,6 | 11,2 | 22,1 | 36,8 | 76,8 |
| Uст, В | 0,1 | 0,07 | 0,04 | 0,02 | -0,02 | -0,05 |
-
Рассчитать коэффициент стабилизации Kст=(Uпит/Uпит)/(Uст/Uст) и выходное сопротивление полупроводникового стабилизатора (Rст) в средней точке (Uо ст).
R = R3
| Uпит, В | 12 | 18 |
| Uст, В | 0,03 | -0,05 |
| Uст, В | 6,04 | 6,07 |
| Iн, мА | 21,8 | 21,9 |
| Uмеры, В | 6,06 | 6,06 |
R = R1
| Uпит, В | 14 | 25 |
| Uст, В | 0,01 | -0,04 |
| Uст, В | 6,13 | 6,17 |
| Iн, мА | 3,9 | 3,9 |
| Uмеры, В | 6,14 | 6,14 |
R = R4
| Uпит, В | 13 | 18 |
| Uст, В | 0,01 | -0,04 |
| Uст, В | 6,01 | 6,04 |
| Iн, мА | 36,5 | 36,7 |
| Uмеры, В | 6,06 | 6,06 |
-
Записать результат измерения двух значений напряжений (компенсационным и дифференциальным методом), тока и коэффициента стабилизации.
а) нулевой метод
Х = Хо + Хно
U0ст = Uмер + ∆Uст = 6,06 + 0,04 ≈ 6,10 В
Iн = 25 мА
б) дифференциальный метод
X = Xобр + Xип
U0ст = Uмер + Uип = 6,06 - 0,02 = 6,04 В
