Московский Энергетический Институт
(технический университет)
Кафедра АСУ ТП
Лабораторная работа №18
по курсу
Метрология и теплотехнические измерения
«ИЗУЧЕНИЕ И ИСПЫТАНИЕ рН-МЕТРОВ
И ИОНОМЕРОВ »
| Группа: | |
| Бригада: | |
| Студенты: | |
| Преподаватель: | |
| К работе допущен: | |
| Дата выполнения: | |
| Работу сделал: | |
| Работу сдал: |
МОСКВА 2006
Лабораторная работа 18
по куроу Метрология и теплотехнические измерения
ИЗУЧЕНИЕ И ИСПЫТАНИЕ рН-Метров и йономеров
Цель работы: освоение техники измерения числа рН растворов и закрепление теоретических знаний студентов по разделу "Анализ растворов" курса "Теплотехнические измерения".
В процессе выполнения этой работы студент должен:
- познакомиться с принципом действия и устройством рН-метра, иономера, изучить установленные на стенде имитатор электродной системы, высокоомный потенциометр;
- изучить методику поверки, градуировки и настройки рН-мат-ра, иономера;
- изучить методику поверки, градуировки и наотройки рН-метра, иономера с помощью электродной системы и буферных растворов;
- научиться производить поверку рН-метра, иономера и измерение числа рН растворов.
Описание установки:
И
спытание рН-метра, мономера в рамках данной работы ограничено проверкой его градуировки, настройки на координаты изопотенциаль-ной точки и оценкой погрешности автоматической температурной компенсации. Эти испытания заключаются в определении погрешности показаний прибора на оцифрованных отметках его шкалы путем сравнения градуировочного значения входного сигнала егр с действительным значением сигнала ед , содаваемого [1q] иономером. Градуировочнке значения ЭДС е приведены в табли-цах на стенде.

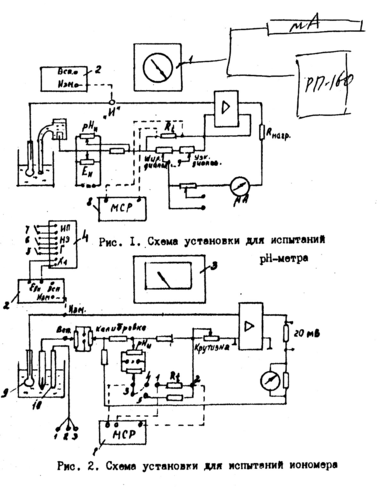

Принципиальные схемы установки для испытаний рН-мстра и иономера предоставлены на рис. 1.2, где 1 – pH-метр к выходу которого подключен мА и потенциометр РП-160, 2 – имитатор электродной системы, который спомощью коаксиального [2q_]кабаля, подключается к рН-метру и иономеру 3;4 -- высокоомный потенциометр; 5,6,7 - тумблеры включения гальванометра, нормального элемента и источника питания потенциометра; 8 - магазин сопротивлений; 9 - элекародная система; 10 - терморезистор. При испытаниях pll-мотра (рис. I) коаксиальным кабелем соединяются гнезда "Изм" имитатора и "И" рН-метра на мнемосхеме, магазин МСР подключается к гнездам 1 и 2.
При испытаниях иономера соединяются гнезда "Изм" имитатора и "Изм" иономера, магазин МСР по трехпроводной схеме подключается к гнездам 1,2,3 мнемосхемы, гнезда 3,4 закорачиваются. При измерении рН буферного раствора иономером к гнезду "Изм" коаксиальным кабелем подключается рабочий стеклянный электрод и соединительным проводом - вспомогательный к гнезду "Всп" к гнездам 1,2,3 подключается медный термопреобразователь, гнезда 3,4 закорачиваются.
Форма протокола:
Протокол испытаний рН-метра, иономера
Тип прибора _М325_, завод-изготовитель ___________________________;
пределы измерений ______________________________________________;
основная допустимая погрешность _________________________________;
тип датчика ___________________; рабочий электрод _________________;
вспомогательный электрод ________________________________________;
имитатор электродной системы _И-02_______________________________;
магазин сопротивлений _МСР-63____________________________________;
высокоомный потенциометр _______________________________________;
1. Проверка работоспособности рН-метра, иономера
| Показания рН-метра, (йономера) | егр | ед | δ = егр - ед |
| 2 (4) | 239,0 | 240,8 | 1,8 |
| 12 (9) | -327,5 | -340,8 | 13,3 |
2. Проверка настройки прибора на координату изопотенциальной точки рНи – 7
| Температура раствора,°С | Rм ,Ом | pH | δ = pH - pHи |
| 0 | 175 | 7 | 0 |
| 20 | 189,9 | 7,1 | 0,1 |
| 60 | 219,6 | 6,9 | 0,1 |
| 80 | 234,5 | 7 | 0 |
| 100 | 249,4 | 7,1 | 0,1 |
3. Проверка градуировки рН-метра (иономера)
| Показания рН-метра, (иономера) | Градуировочное значение | Прямой ход | Обратный ход | Вариация V = eд1 – eд2 , мВ | ||
| eд1 мВ | δ1 мВ | eд2 мВ | δ2 мВ | |||
| 2 (4) | 240,8 | 239,0 | 1,8 | 237,0 | 3,8 | 2 |
| 4 (5) | 124,5 | 125,0 | 0,5 | 125,0 | 0,5 | 0 |
| 6 (6) | 8,164 | 9,064 | 0,9 | 8,264 | 0,1 | 0,8 |
| 8 (7) | -108,2 | -102,2 | 6 | -103,1 | 5,1 | 0,9 |
| 10 (8) | -224,5 | --214,5 | 10 | -215,7 | 8,8 | 1,2 |
| 12 (9) | -340,8 | -329,8 | 11 | -329,8 | 11 | 0 |
4. Оценка точности автоматической температурной компенсации рН-метра (иономера)
| Температура | °С | 20 | 40 | 60 | 100 |
| Сопротивление термокомпенсатора | Rм, Ом | 189,9 | 204,7 | 219,6 | 149,4 |
| pH – 4 (5) | eгр | 124,5 | 136,4 | 148,3 | 172,1 |
| pHt | 4,05 | 4,03 | 4,03 | 1,02 | |
| δt = pHt – pH20 | 0,05 | 0,03 | 0,03 | 0,02 | |
| рН - 10 (8) | eгр | -224,5 | -236,4 | -148,3 | -272,1 |
| pH | 10,2 | 10,18 | 10,18 | 10,15 | |
| δt = pHt – pH20 | 0,2 | 0,18 | 0,18 | 0,15 |
